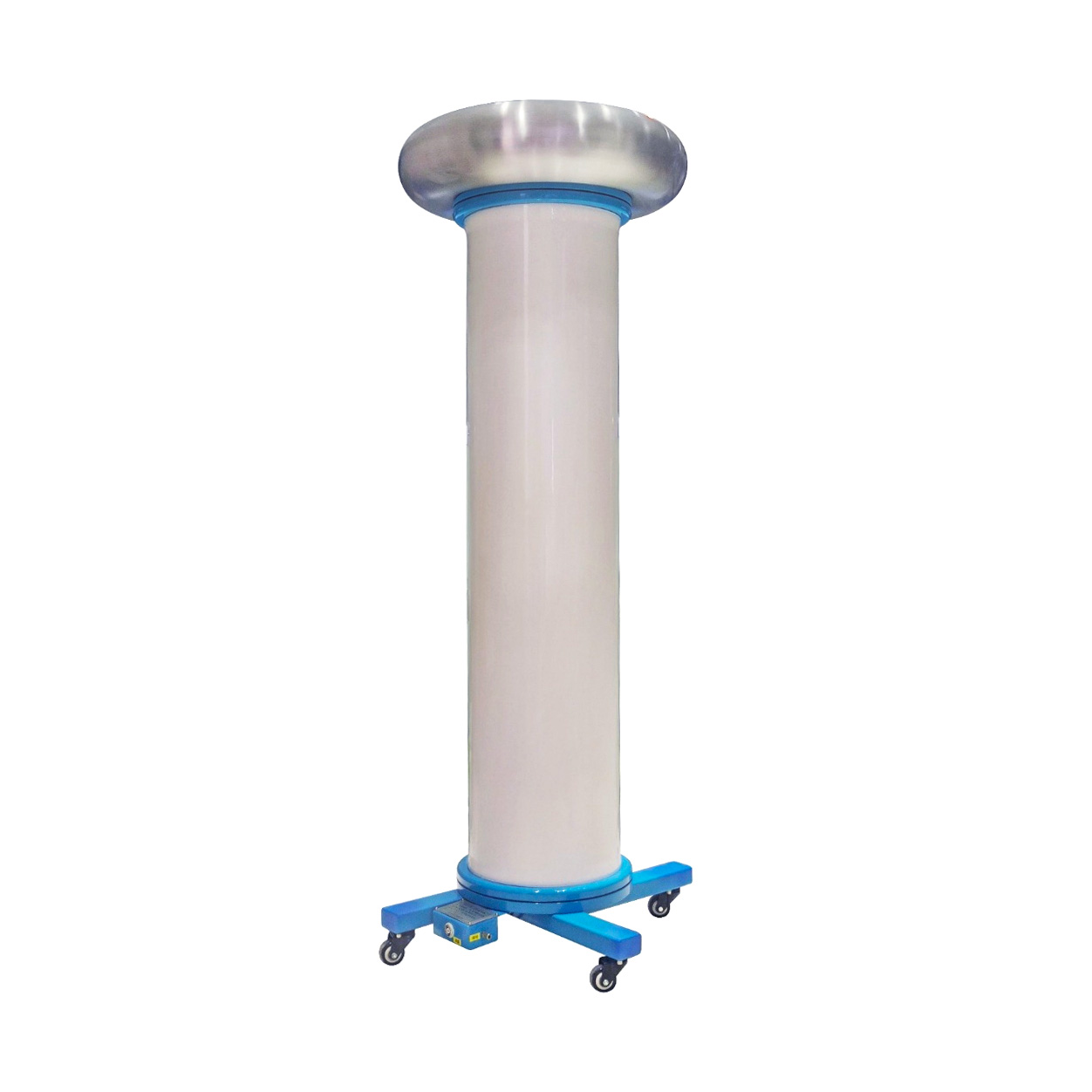

GSFRA系列 高精度交流标准分压器
高压绝缘检测设备
GSFRA系列高精度交流标准分压器主要为全国省市县高压计量测试研究院、省市高压试验研究所或高电压计量公司，作为检定交流分压器（数字高压表）的标准而研制的，用于检定0.2级、0.5级、1.0级、1.5级数字高压表（分压器）或更低精确度的静电电压表等。
产品概述 Product Overview
GSFRA系列高精度交流标准分压器主要为全国省市县高压计量测试研究院、省市高压试验研究所或高电压计量公司，作为检定交流分压器（数字高压表）的标准而研制的，用于检定0.2级、0.5级、1.0级、1.5级数字高压表（分压器）或更低精确度的静电电压表等。分压器采用高电气强度的SF6气体，将电容器的电极密封与绝缘壳的容器之中，在容器中充入SF6压缩气体，从而减轻电容器的重量或者降低充气压力从而降低了对外部结构强度及对密封的要求。
参考标准：DL/T 846.1-2016《高电压分压器测量系统通用技术条件》
DL /T596-1996《电力设备预防性试验规程》
JJG 496-2016《国家计量检定规程》
产品特点 Product Features
1.采用平衡式等电位屏蔽结构。
2.完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。
3.高精度，高线性度，高稳定度，抗干扰。
4.采用进口填充材料，使结构更小，重量更轻，可靠性更高。
5.体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。
6.内屏蔽抗干扰系统，全方位均压措施，单节或分节结构。
7.分压比比例可定做，便于校验。
8.可选择增加峰值功能。
9.可选配智能高压测量表（可显示交流有效值，峰值/√2,峰值系数，平均值、峰峰值等）。
产品参数 Product Parameters
1.电压等级：AC:0-1000KV（电压等级可定制）
2.精 度：0.05%/0.1%/0.2%/
3.环境条件：温 度：-25～40℃ 湿 度：<85% 海 拔：小于2000米（高海拔可定做）
4.分压比：1000:1或10000：1（特殊比例可定做）
|
规格 |
GSFRA-30 |
GSFRA -50 |
GSFRA -100 |
GSFRA -200 |
GSFRA -300 |
GSFRA--400 |
GSFRA -500 |
GSFRA -600 |
GSFRA -800 |
GSFRA -1000 |
|
额定电压（kV） |
30 |
50 |
100 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
|
高压电容量（pF） |
50/100 |
20/50 |
||||||||
|
分压比 |
1000:1或10000:1 |
1000:1或10000:1 |
||||||||
|
准确度（%） |
0.05%/0.1%/ |
0.1%/0.2% |
||||||||
|
年稳定度 |
≤0.01% |
|||||||||
|
测量电压 种类 |
AC/50Hz |
|||||||||
|
环境温度 |
25℃±10℃ |
|||||||||
|
相对湿度 |
≤85%RH无凝露 |
|||||||||
|
绝缘方式 |
SF6气体 |
|||||||||
|
高度（米） |
0.8 |
0.8 |
1.5 |
2.2 |
3.1 |
4.8 |
6.2 |
7.8 |
8.7 |
9.5 |
|
长×宽（米） |
0.6 |
0.6 |
0.8 |
0.8 |
1.2 |
2.2 |
3.5 |
4.5 |
4.8 |
4.2 |
|
重量（kg） |
19 |
19 |
29 |
85 |
105 |
195 |
275 |
355 |
450 |
895 |
|
低压电容量（nF） |
50/100或500/1000 |
|||||||||
|
额定输出电压（V） |
0.3/3 |
0.5/5 |
1/10 |
2/20 |
3/30 |
0.3/3 |
0.5/5 |
1/10 |
2/20 |
3/30 |
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
分压器主机 |
1台 |
|
2 |
数显表头 |
1台 |
|
3 |
带屏蔽高频电缆测试线 |
根 |
|
4 |
高压引线 |
1根 |
|
5 |
接地线 |
1根 |
|
6 |
说明书 |
1份 |
|
7 |
检验报告 |
1份 |
|
8 |
合格证 |
1份 |
|
9 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
图文介绍 Graphic Introduction
