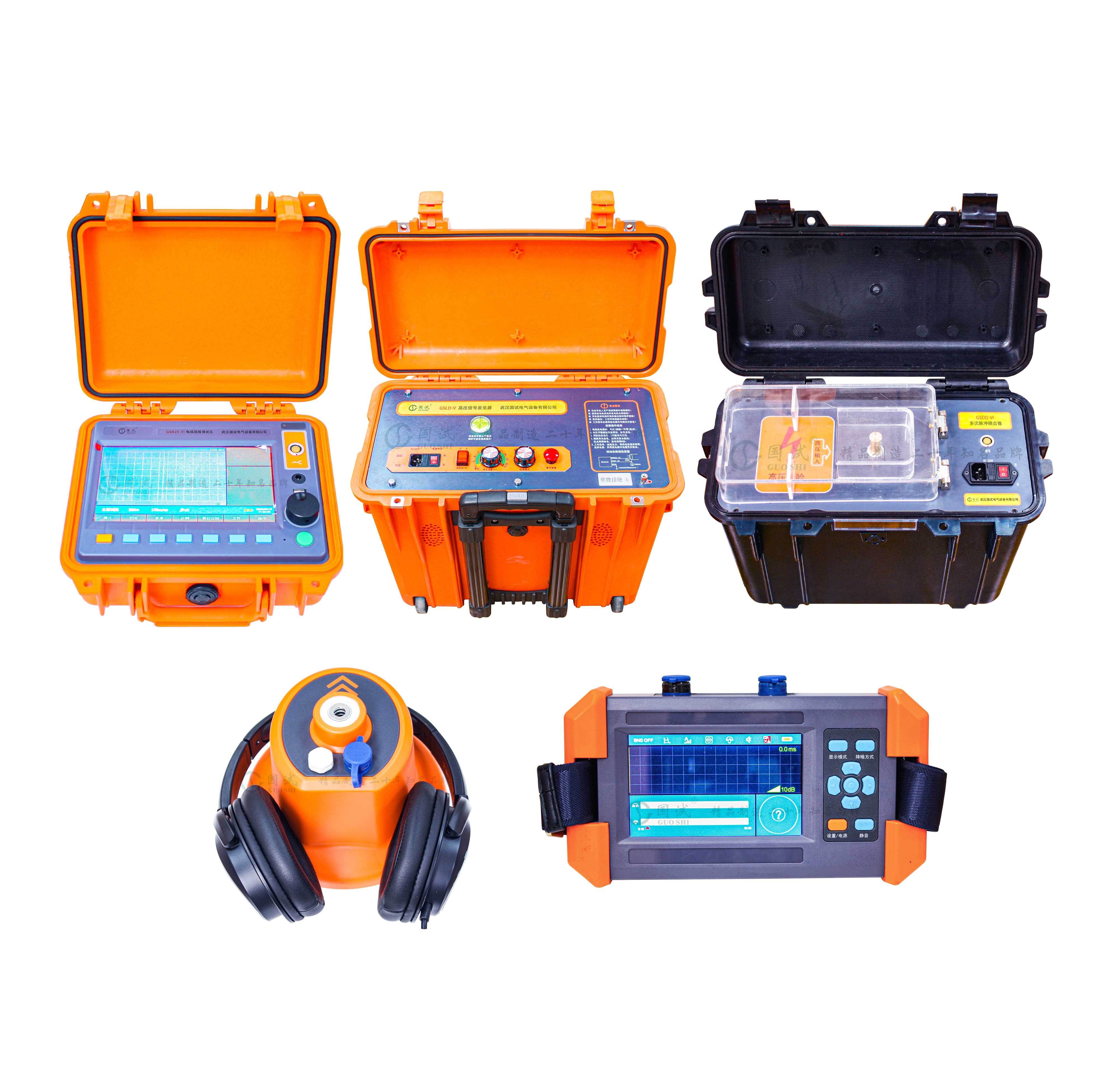

GSSCY-V 电缆烧穿电桥定位系统



产品概述 Product Overview

---



GSSCY-V 电缆烧穿电桥定位系统集烧穿和智能电桥于一体。烧穿功能最高输出电压可达60kV，短路电流约600mA，可以快速将高阻故障烧成低阻。智能电桥最大电流约600mA，大大提高了故障定位精度。特别适合于高电压、大截面、长线路的复杂电缆系统的绝缘故障预定位。除了部分断线故障以外，高压电桥，可用于所有电缆主绝缘故障定位。

参考标准： DL/T 2530.1—2022《电力电缆测试设备通用技术条件 第 1 部分：电缆故障定位电桥》



产品特点 Product Features

---



1. 设备采用开关电源构成高压恒流源，电压高，电流稳定。
2. 电桥检测模块与大屏幕显示液晶整体置于高电位。面板上操作钮处于地电位，通过绝缘杆操作电桥。
3. 特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。
4. 高压恒流源和电桥集成在一个便携式拉杆塑料箱体。设备电压高、重量轻、操作方便。
5. 与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
6. 高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关也无需首尾直连交叉互联的情况下快速完成定位。



产品参数 Product Parameters

---



烧穿功能	输出电压	0～60kV连续可调
	短路电流	约600mA
电桥功能	输出电压	0～3kV
	短路电流	约600mA
	LCD显示屏幕	128×64
	定位精度	±（0.2%·L+1）m
	测试范围	1～50000m
	操作键盘	一键操作
电源	220V AC±10%，50Hz
功率	1kVA，发电机供电（大于1kW）
重量	裸机：约35.7kg；附件包：7.5kg
外型尺寸（长×宽×高）	50cm´31cm´47cm
工作温度	-10℃～+55℃
存储温度	-20℃～+70℃



配置清单 Configure The Manifest

---



序号	名称			数量
1	GSSCY-V 电缆烧穿电桥定位系统主体			1台
2	电桥测试盒			1只
3	备用保险丝（10A，5×20）			2只
4	合格证			1份
5	用户手册			1份
6	附件包1（标配短线附件包）
	6.1	FJ1电桥定位测试线（3.5米）		1根
	6.2	FJ4烧穿源输出线（3.5米）		1根
	6.3	FJ2电桥定位低阻值短路线		1根
	6.4	FJ3电桥定位专用短接线（4米）		1根
	6.5	专用接地线		1根
	6.6	电源线		1根
	6.7	放电棒		1根
7	附件包2（选配长线附件包）
	7.1	FJ1L电桥定位测试线（20米）		1根
	7.2	FJ4L烧穿源输出线（20米）		1根
	7.3	FJ3L电桥定位专用短接线（10米）		1根
	其它选配件
8	10m低阻值短路线（用于110kV～220kV电缆户外终端短接线）		1根

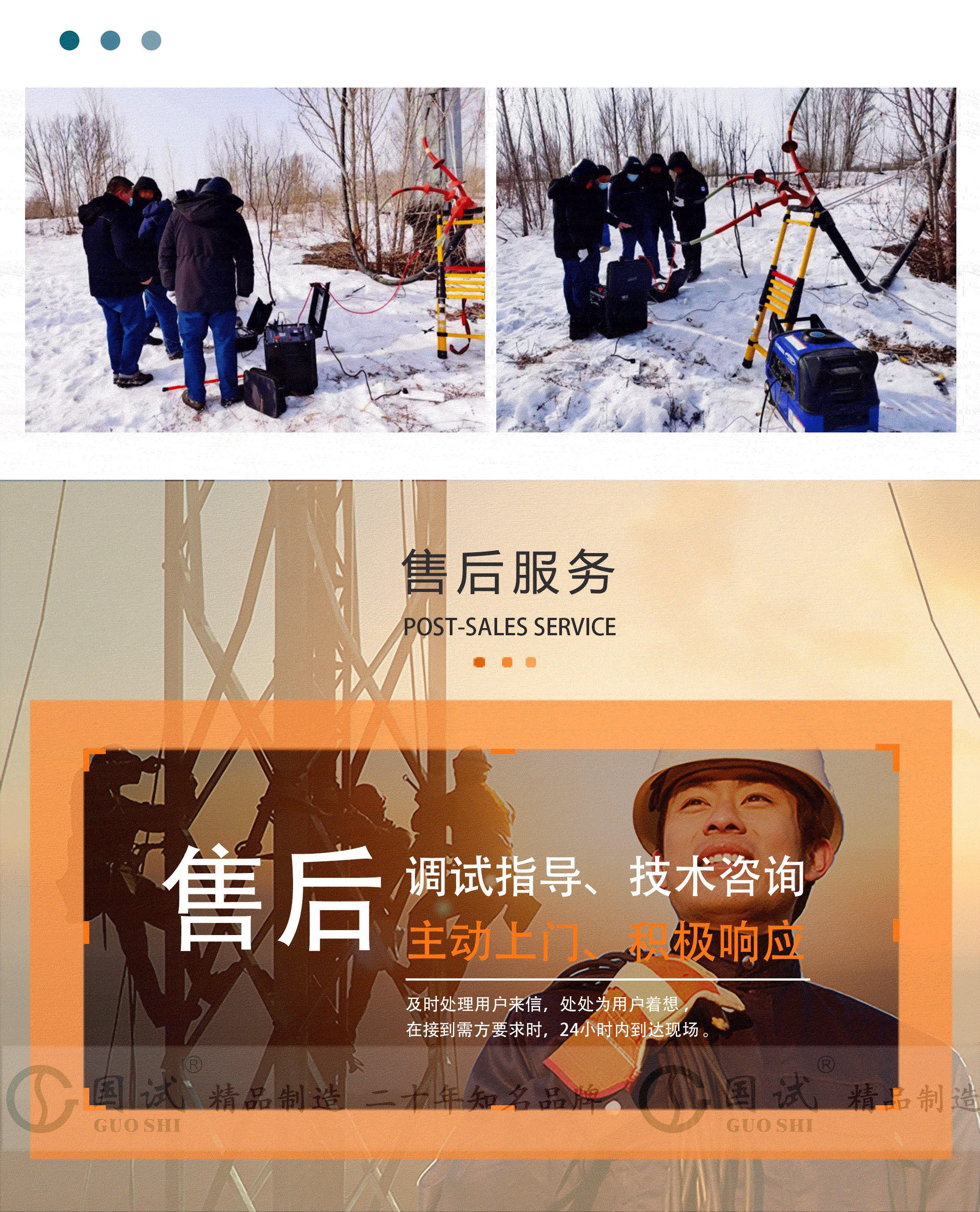

售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。

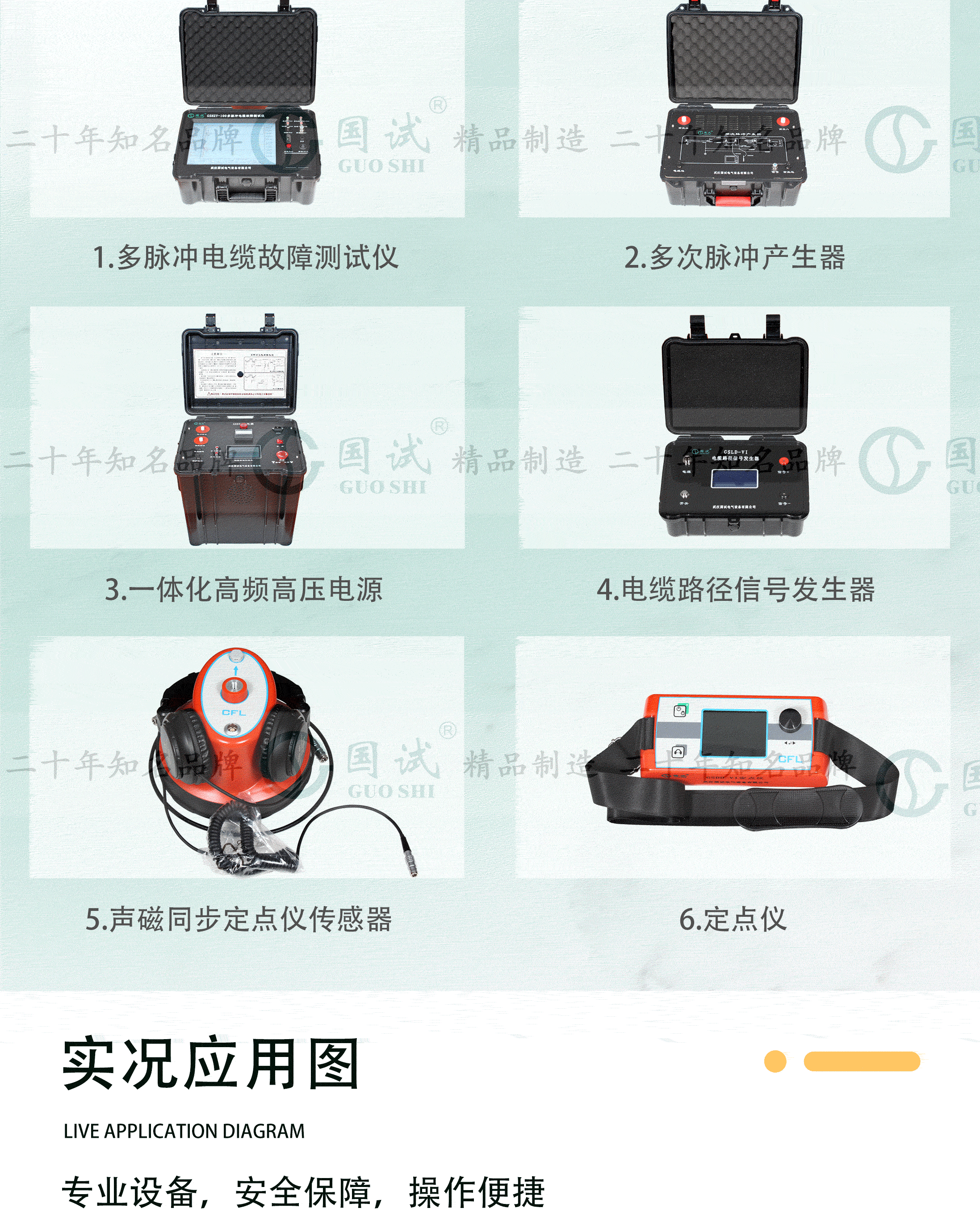

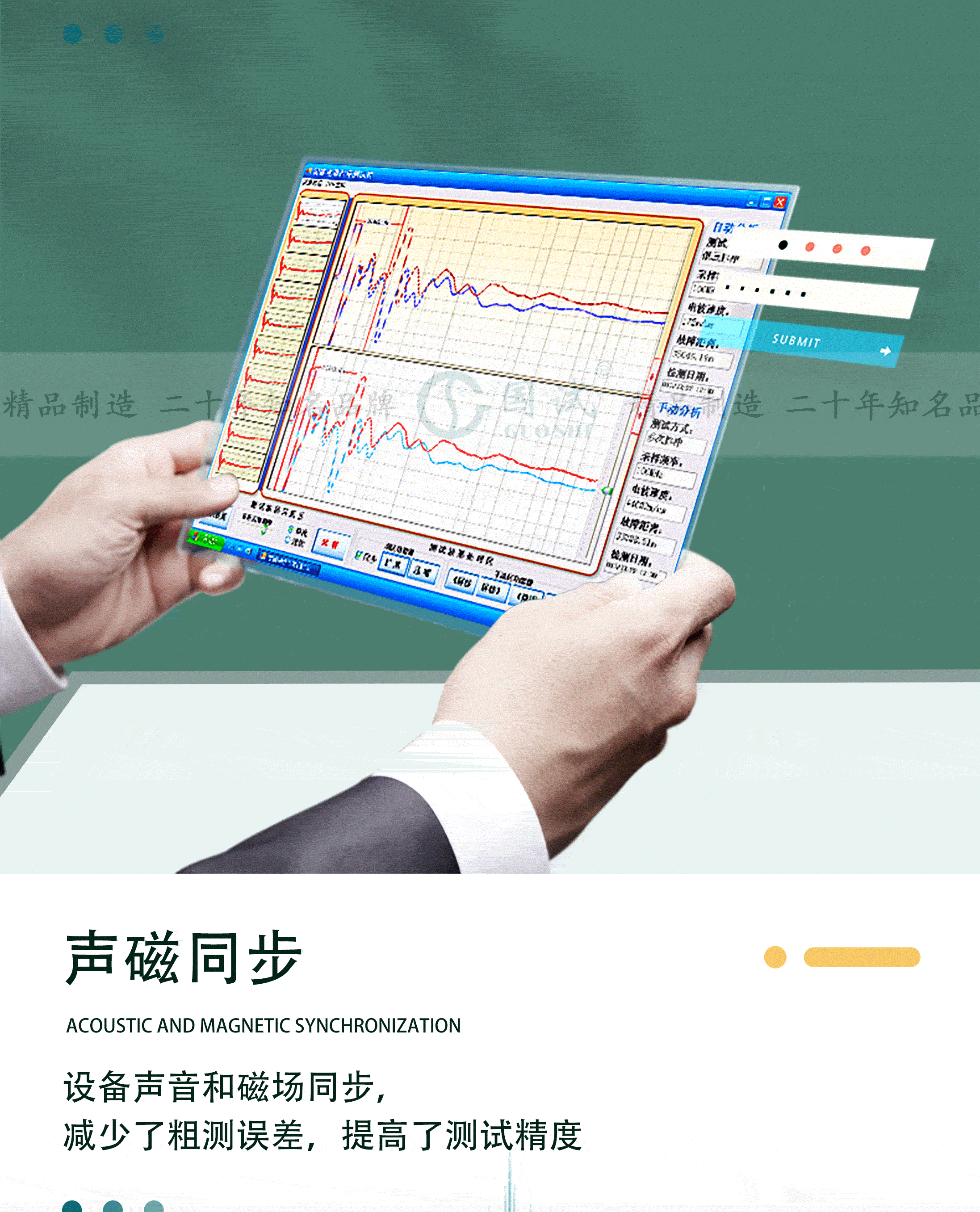

图文介绍 Graphic Introduction

---







---
