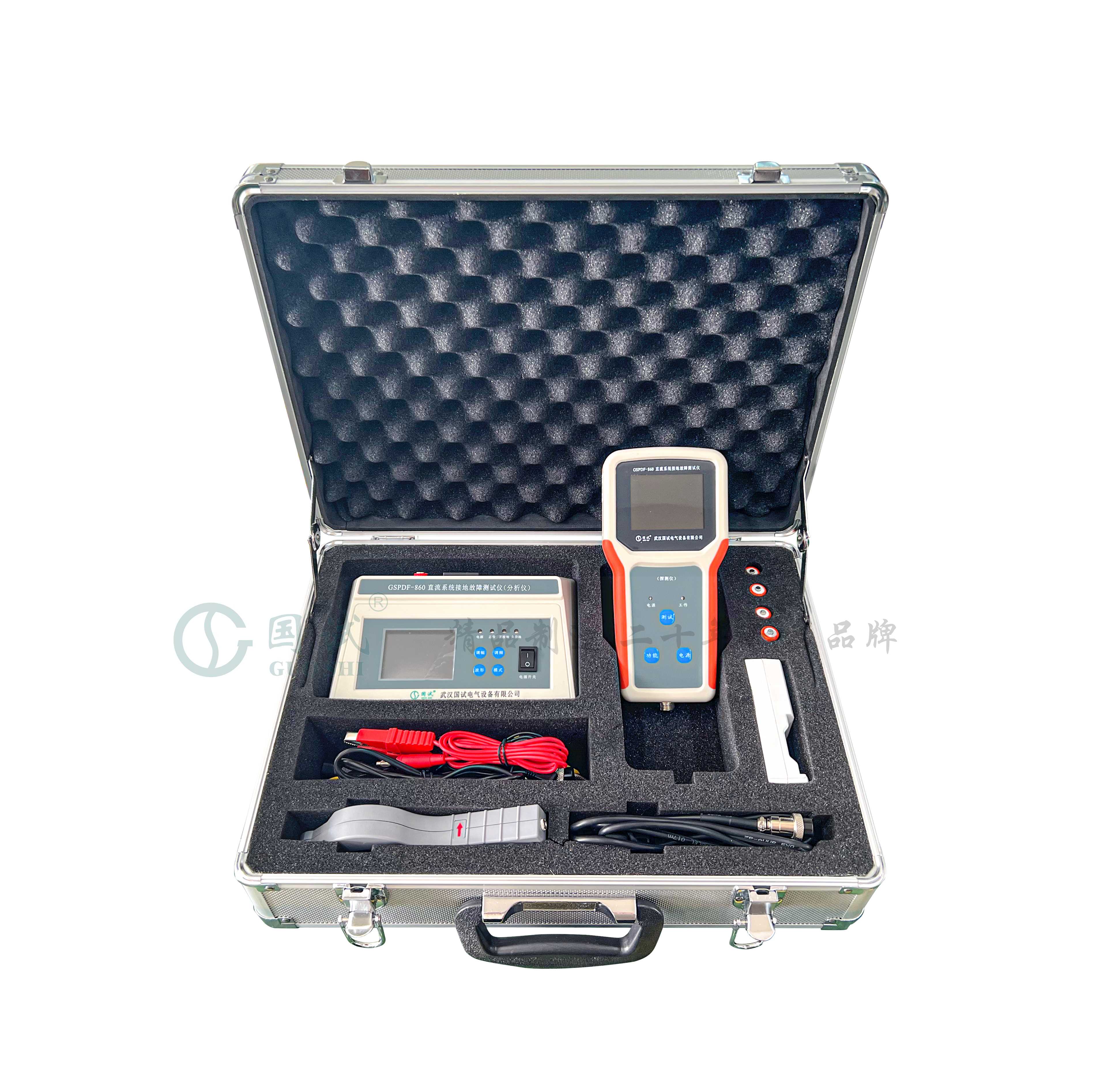

GSPDF-860 直流系统接地故障测试仪



产品概述 Product Overview

---



直流系统接地是一种易发生且对电力系统危害较大的故障。直流系统正极接地，可能造成继电保护误动，因为跳闸线圈接直流电源负极，系统再有一点接地或绝缘不良，可能引起保护误动；直流系统负极接地，系统再有一点接地或绝缘不良，可将跳闸回路或合闸回路短路，造成保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大，同时还可能烧坏继电器的触点或烧保险。

我公司自主设计制造的便携式直流接地故障测试仪，能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了先进计算方法和模糊控制理论，将被检测支路的绝缘程度以绝缘指数及波形的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置相对检测点的方向，从而快速、准确地实现环路接地检测。除此之外，用户可以根据自身系统需要在绝缘告警门限值范围内订制合适的绝缘告警门限值的设备，用户只需要将钳表上的档位与检测器上的量程对应起来就能实现直流接地的检测或者是绝缘程度的分析。

不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。

本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。



参考标准：GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》



产品特点 Product Features

---

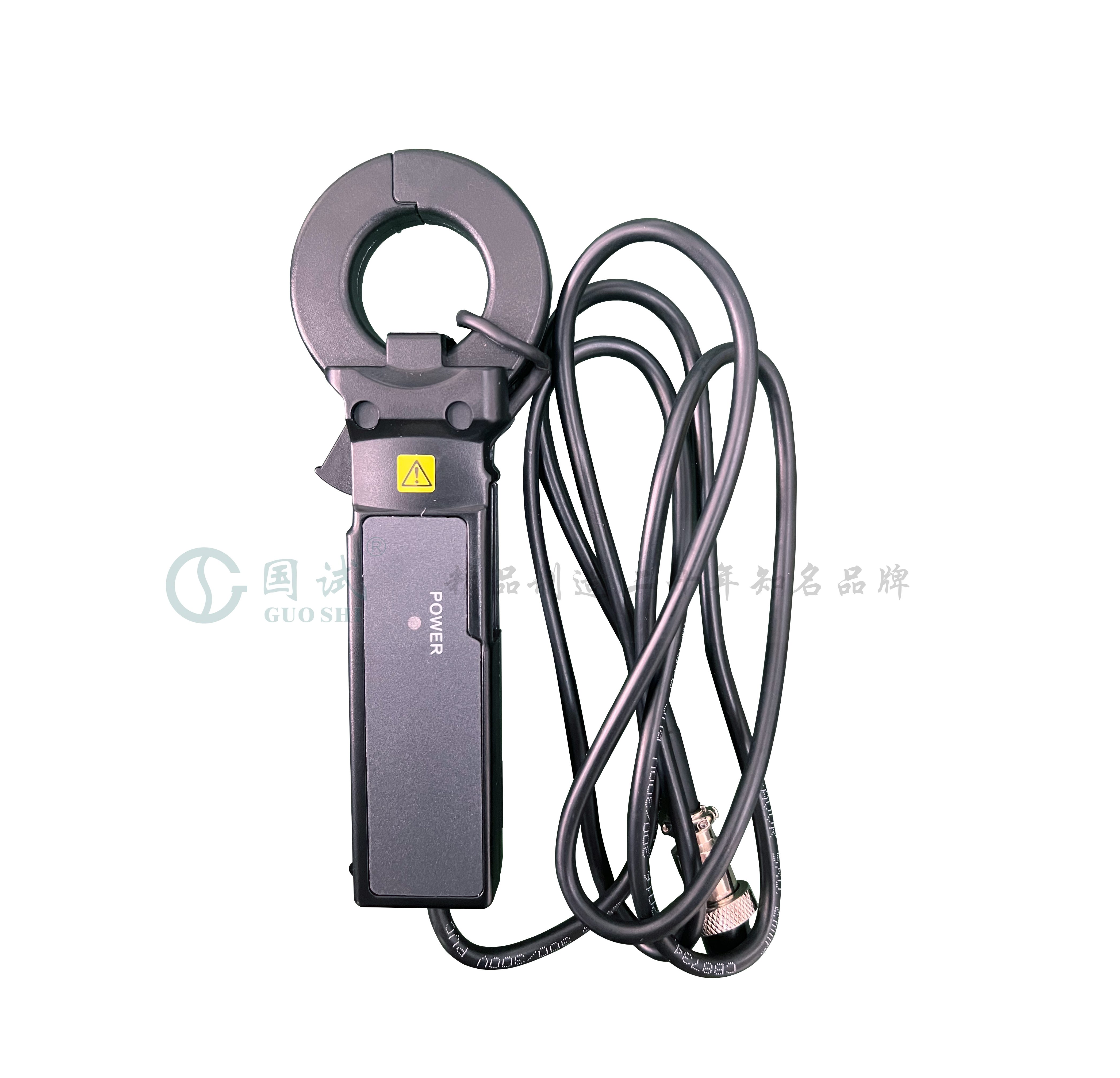

1. 高精度采样钳表

该装置采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位；

2. 接地点方向显示

该装置具有接地点方向显示，可以高效快速的处理复杂支路或环路中接地点的定位；

3. 具有绝缘指数显示功能

绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。

4. 具有波形显示功能

所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。

5. 操作简单，使用方便、快速

使用时只需将钳表钳住待测支路，按一下工作按键，3—6S即可完成一条支路的检测。

6. 信号发生器与检测器不受距离限制

在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。

7. 运行安全、可靠

信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且最大功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、可靠运行提供了保障。



产品参数 Product Parameters

---

1.

（1）使用环境

• 环境温度：-30℃～+50℃；
• 相对湿度：≤95%；

（2）无线通信技术指标

• 信号功率：≤ 10dbm；

• 信号频段：433Mhz；

• 灵敏度：－106dBm；

• 传输距离：在视距情况下，离地2米可靠传输距离250米

(3)分析仪技术指标

• 适用直流系统电压等级： 48V，110V，220V或用户指定电压等级

• 系统正负电压测量范围：0—300V

• 对地直流电压测量范围：0—300V

• 对地交流电压测量范围：0—280V

• 交流窜电故障告警门限：5V

• 电压测量分辨率：0.1V

• 系统对地电阻测量范围：0—999.9KΩ

• 接地电阻测量分辨率：0.1KΩ

• 显示方式：LCD

• 检测信号电流大小：0—2mA可调

• 检测信号电压幅值：0—50V可调

• 信号频率：无信号模式与0.16Hz可选

• 抗直流系统分布电容干扰：1000uF

 (4)探测仪技术指标

• 信号模式下支路绝缘阻抗检测范围：

系统电压等级为220V：　0 -600KΩ

系统电压等级为110V：  0 -300KΩ

系统电压等级为48V：　 0 -60KΩ

绝缘阻抗测量分辨率：0.1KΩ

• 无信号模式下支路绝缘阻抗检测范围：

系统电压等级为220V：　0 -50KΩ

系统电压等级为110V：  0 -25KΩ

系统电压等级为48V：　 0 -10KΩ

• 绝缘阻抗测量分辨率：0.1KΩ
• 波形显示时间： 12秒
• 电流测量范围：±100mA
• 电流测量分辨率：0.01mA
• 显示方式：LCD
• 方向显示方式：同向或反向标示
• 抗直流系统支路分布电容干扰：100uF
• 与分析仪之间的使用距离：无距离限制
• 钳口大小：Ф30mm



配置清单 Configure The Manifest

---



序号	型号	数量

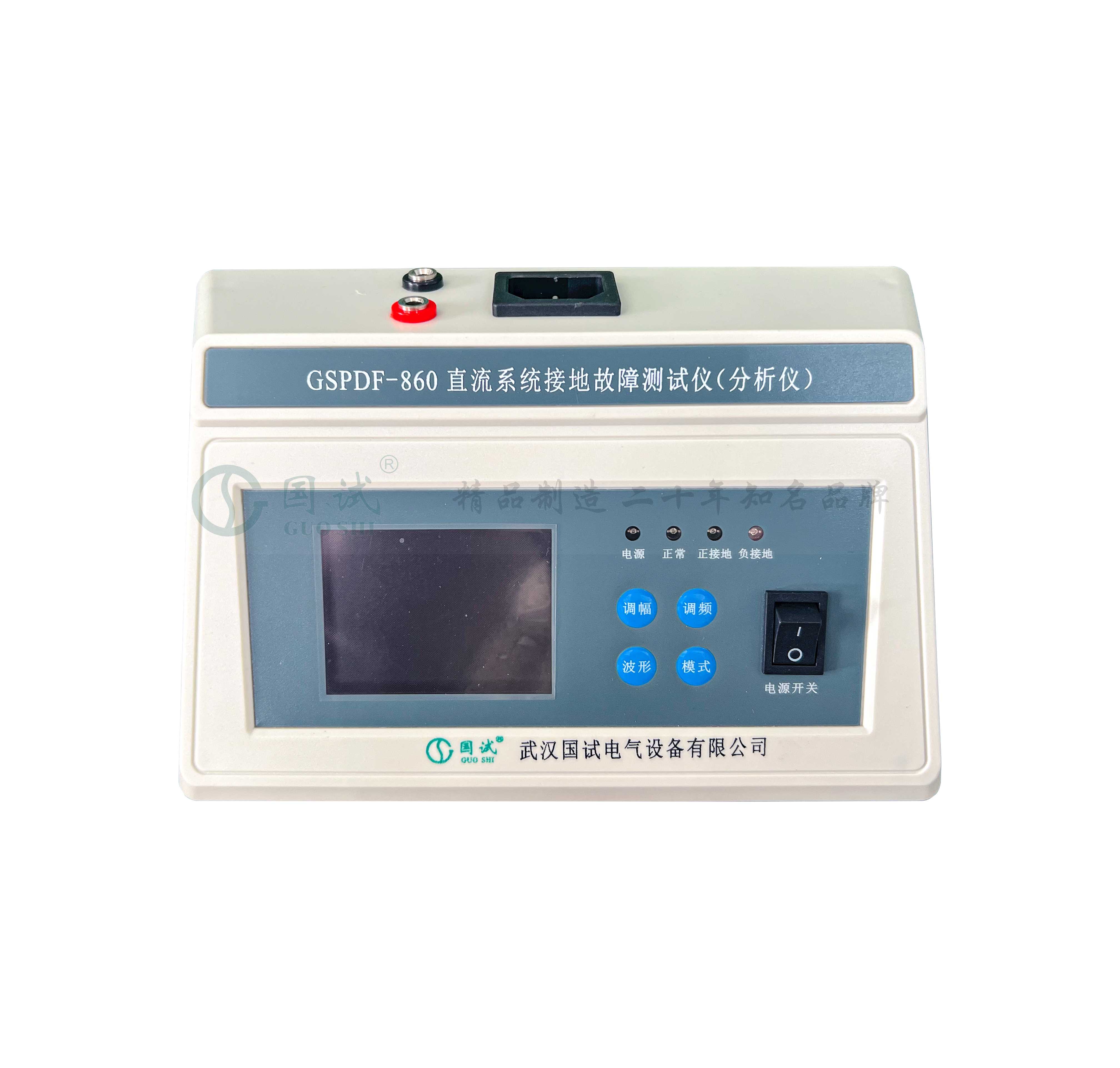

1	分析仪	1台

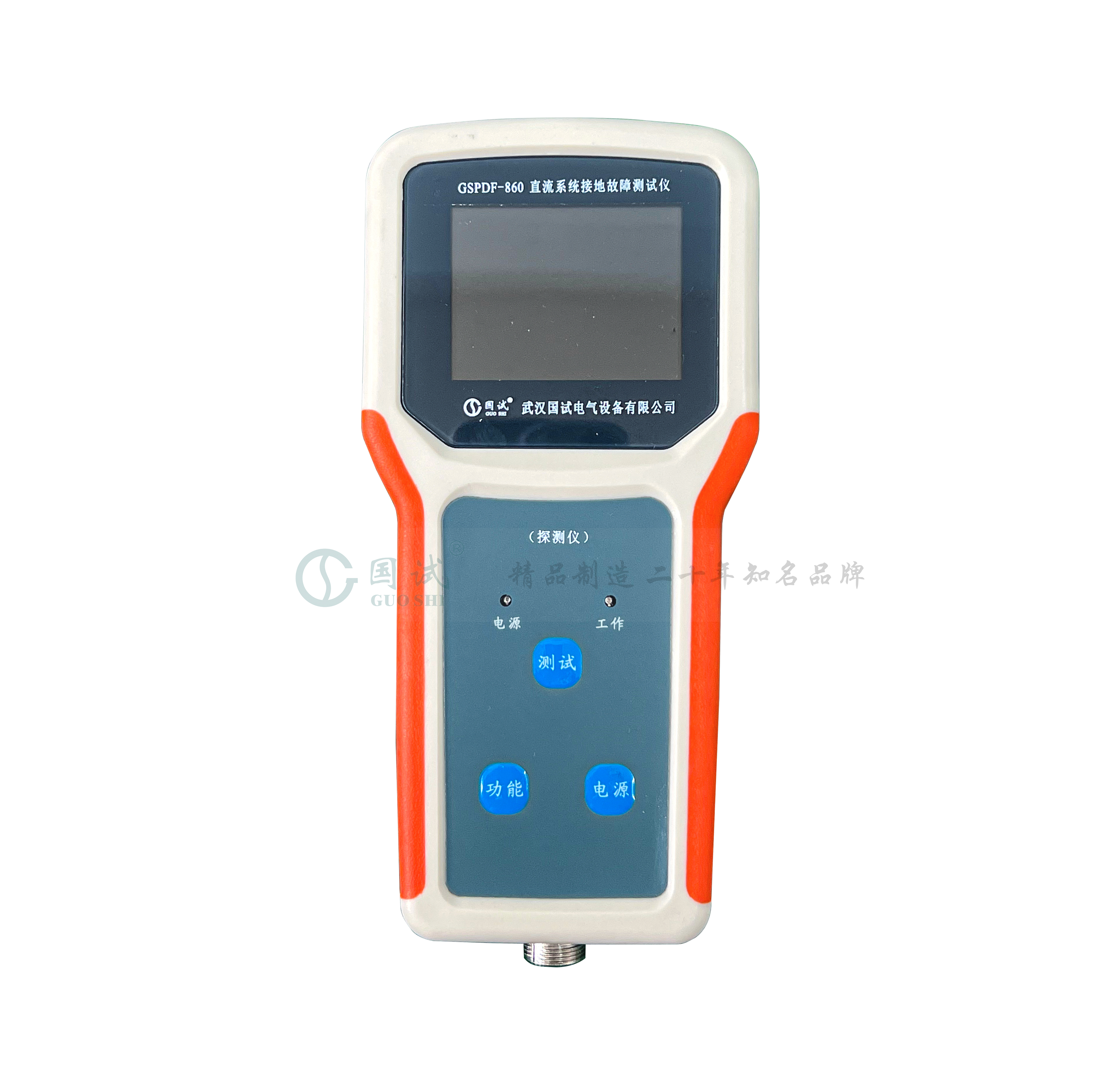

2	探测仪	1根
3	D型采集器	1个

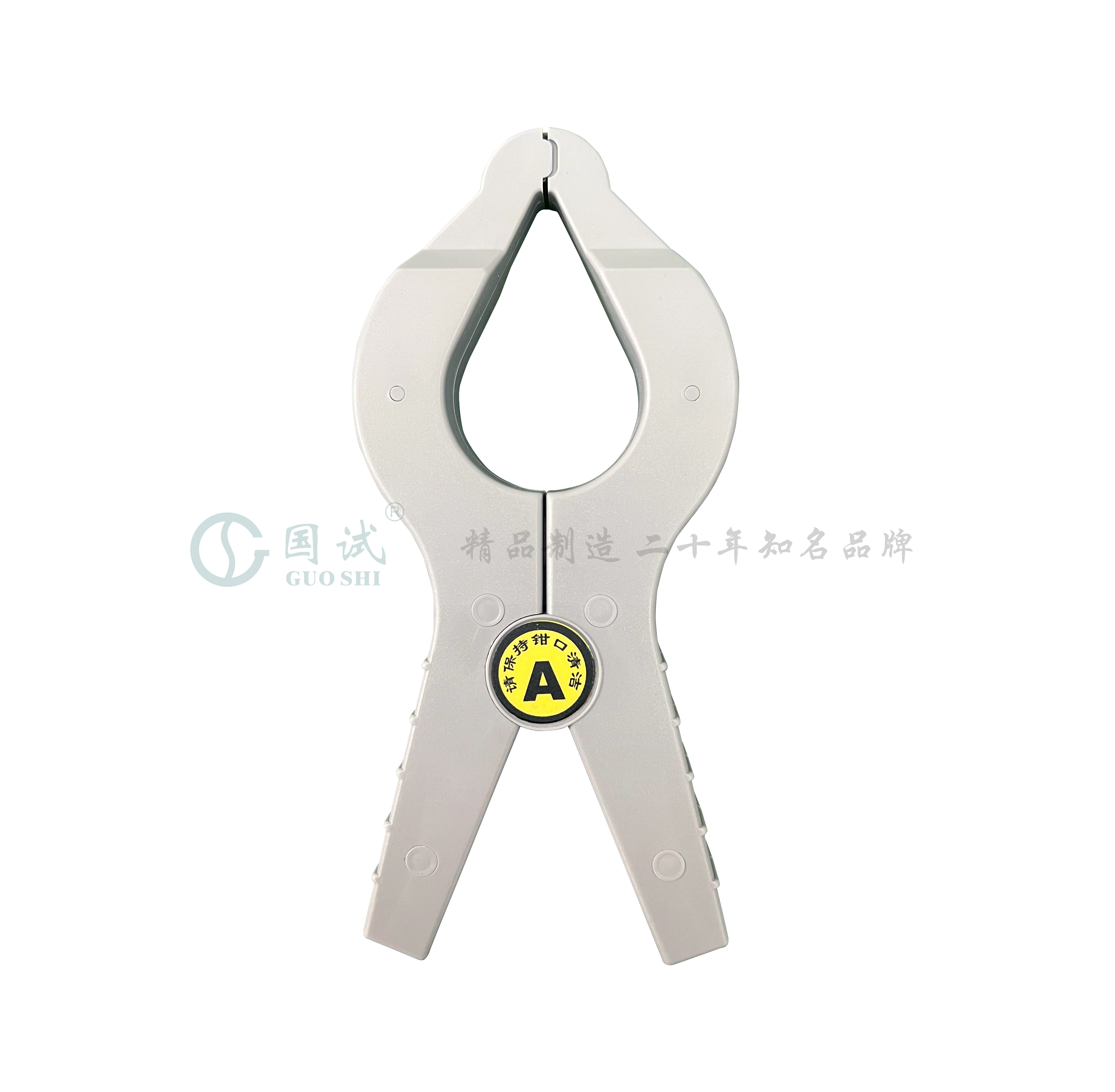

4	A型采集器	1个

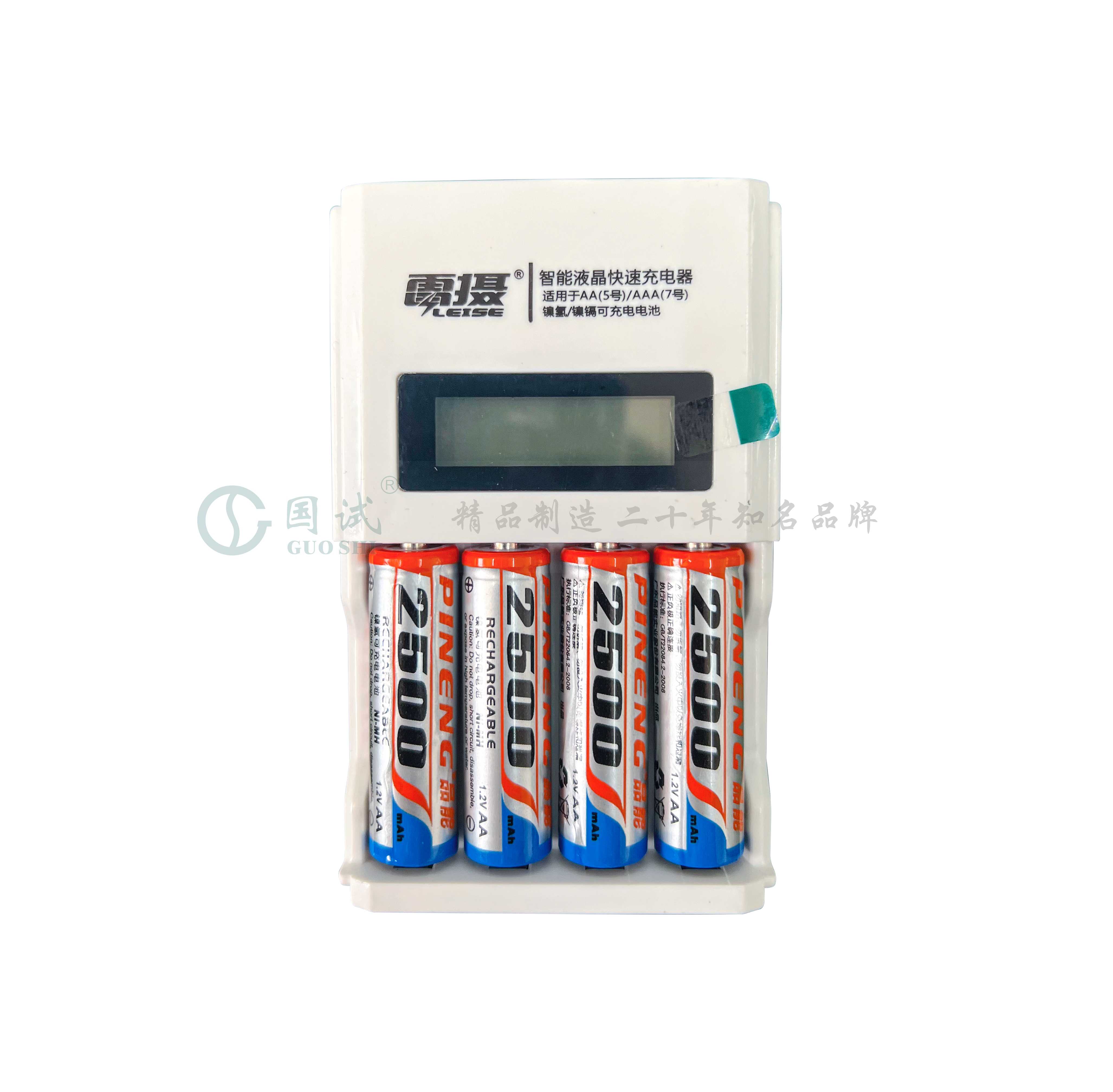

5	5号电池	4节
6	充电器	1个
7	连接线	3根
8	说明书	1份
9	检验报告	1份
10	合格证	1份
11	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
