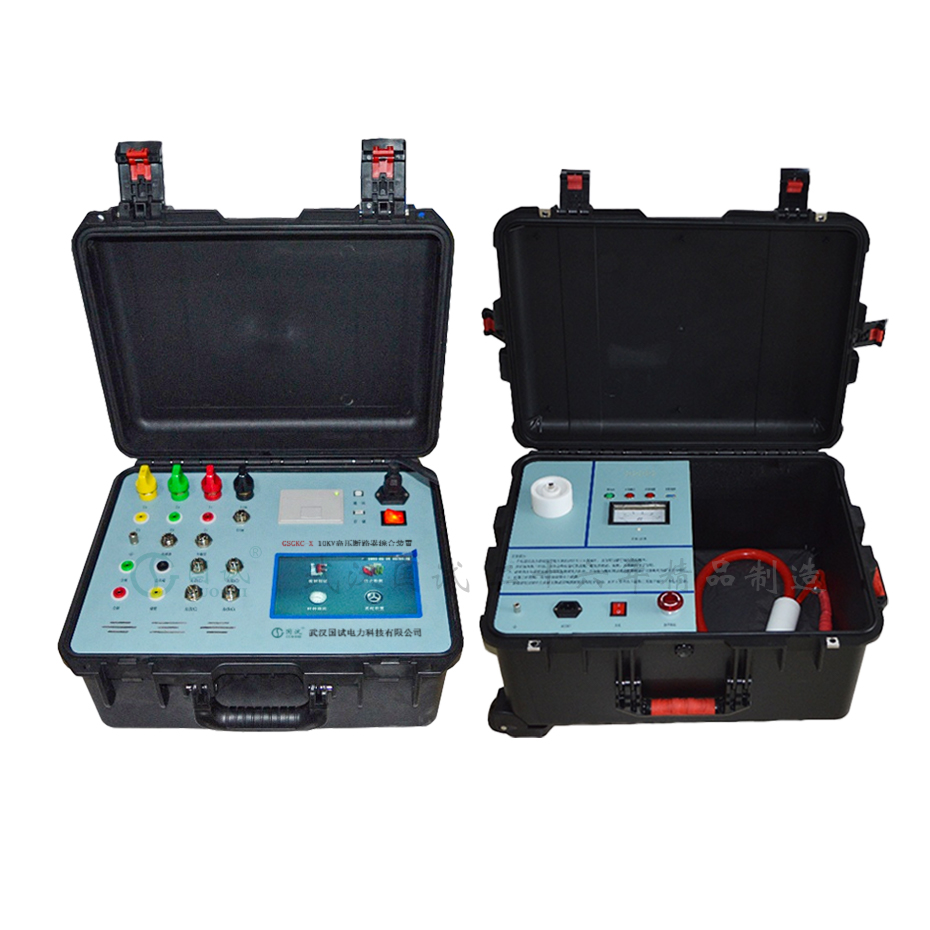

GSGKC-X 10KV高压断路器综合装置（五合一）
断路器（开关）测试仪器
该设备可同时满足断路器机械特性测试、回路电阻测试、直流电阻测试、绝缘电阻测试以及交流升压测试的需求，高度集成了多种传统的单一种类检测设备，通过将多年的现场试验经验与先进的数据算法相结合，显著减少了重复接线，优化了测试流程，提高了工作效率。同时配合专门为其开发的APP，实现无接触式操作，使测试更安全，存储更高效，操作更便捷。
产品概述 Product Overview
随着时代的发展，稳定可靠的电力供应已经是社会进步的必要条件，而在其中肩负着控制和保护作用的高压断路器也就显得格外重要。所以在电气设备的交接试验与电力设备的预防性试验中，高压断路器性能的测量与判定都是必不可少的部分。然而，高压断路器的现场试验由于客观需要，其待测设备数量多且检测项目杂，导致需要携带较多种类检测设备，测试过程中普遍存在重复接线，不仅加重工作人员的工作强度，而且严重影响工作效率，甚至存在一定的安全隐患。
本公司为解决上述问题，研制了这款断路器综合试验测试仪。其高度集成了多种传统的单一种类检测设备，通过将多年的现场试验经验与先进的数据算法相结合，显著减少了重复接线，优化了测试流程，提高了工作效率。同时配合专门为其开发的APP，实现无接触式操作，使测试更安全，存储更高效，操作更便捷。
参考标准： GB50150-2016《电气装置安装工程电气设备交接试验标准》
DL_T 596-2021《电力设备预防性试验规程》
DL/T 846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》
DL/T 845.4-2019《电阻测量装置通用技术条件 第4部分：回路电阻测试仪》
DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》
DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》
DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》
DL/T 474.1-2018《现场绝缘试验实施导则 绝缘电阻、吸收比和极化指数试验》
产品特点 Product Features
- 适用于国内外主流型号的10kV金属触头的高压断路器，并配备直线行程传感器和增量。
- 旋转传感器。其中增量旋转传感器安装可实现无方向安装，配以通用的梅花接口，使安装更加简单稳定。
- 提供10kV高压断路器专用航插接口，实现合分闸及储能线圈接线的快速、安全、可靠，杜绝因接线而引发的安全隐患。
- 采用10.1英寸电阻式彩色触摸屏，全中文菜单显示，真人语音播报，支持平板无线连接控制，可生成特定格式Word测试报告，方便数据存储打印。
- 低压测试项目包括断路器机械特性测试、直流电阻测试、回路电阻测试、绝缘电阻测试和交流升压测试、低电压动作电压测试以及储能电机储能。测试项目可自由选择，仪器智能排序，杜绝重复无效测量。
- 高低压接线端布局合理，高压测试配备专用的绝缘测试接头，绝缘密闭性更好。面板设有机械式电压指针，与屏幕内的数字指针相匹配，使高压输出状态显示更加准确、直观和可靠。
- 仪器最大支持999组测试数据存储，测试参数断电不丢失，机械特性试验可生成时间-位移图谱和动态电流示意图谱，速度数据可进行测后再次分析。提供U盘存储接口，方便数据保存。
- 提供USB通讯接口，可实现二次编程控制。
产品参数 Product Parameters
◆使用环境
输入电源：220V±10%，50Hz±10%
大气压力：86～106kpa
温 度：－10～40℃
湿 度：≦80%RH
◆安全性能
绝缘电阻：>2MΩ
介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
◆基本参数：
断路器机械特性测试参数表(表1)
|
|
量程 |
分辨率 |
误差 |
||
|
时间 |
0-4000ms |
0.1ms |
±1%±1个字 |
||
|
行程 |
真空断路器 |
50mm |
0.1mm |
±1%±1个字 |
|
|
SF6断路器 |
300mm |
||||
|
少油断路器 |
1000mm |
||||
|
输出 |
电压 |
DC5-270V数字可调 |
1V |
±1%±1个字 |
|
|
电流 |
20A（瞬时） |
0.01A |
±1%±1个字 |
||
|
速度 |
20.000m/s |
0.001m/s |
±1%±1个字 |
||
|
时间测量通道 |
12路金属断口 |
||||
|
数据图形 |
时间-断口、时间-位移、时间-电流 |
||||
回路电阻测试参数表(表2)
|
量程 |
分辨率 |
误差 |
输出电流 |
工作方式 |
|
0-50mΩ |
0.1μΩ |
±0.5%±2个字 |
100A |
连续测量 |
直流电阻测试参数表(表3)
|
量程 |
分辨率 |
误差 |
测试电流 |
|
5mΩ-20kΩ |
0.1μΩ |
±0.2%±2个字 |
≤3A |
绝缘电阻测试参数表(表4)
|
阻值测量范围 |
0-10TΩ ±5%±2个字 |
|||
|
阻值分段1 ±5%rdg.±5%dgt. |
阻值分段2 ±20%rdg.±5%dgt. |
阻值分段3 只显示不保证准确性 |
||
|
输出电压 |
100V |
0MΩ-10GΩ |
10GΩ-100GΩ |
100GΩ-200GΩ |
|
250V |
0MΩ-25GΩ |
25GΩ-250GΩ |
250GΩ-500GΩ |
|
|
500V |
0MΩ-50GΩ |
50GΩ-500GΩ |
500GΩ-1.00GTΩ |
|
|
1000V |
0MΩ-100GΩ |
100GΩ-1.00TΩ |
1.00TΩ-2.00GTΩ |
|
|
2500V |
0MΩ-250GΩ |
250GΩ-2.50TΩ |
2.50TΩ-5.00GTΩ |
|
|
5000V |
0MΩ-500GΩ |
500GΩ-5.00TΩ |
5.00TΩ-10.0GTΩ |
|
|
输出电流 |
5mA |
|||
交流升压测试参数表(表5)
|
输出电压 |
0-40000V |
|
漏电流报警 |
10mA |
|
装置容量 |
0.4kVA |
|
输出波形 |
正弦波 |
|
测试时间范围 |
1-120s |
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
|
主机 |
一台 |
|
|
100A回路电流电压平行测试线 |
一套 |
|
|
100A回路电流测试线 |
一套 |
|
|
回路电压测试线 |
一套 |
|
|
回路电压转接线 |
一套 |
|
|
10kV断路器专用航插 |
一个 |
|
|
分合闸及储能线圈电源测试线 |
一套 |
|
|
断口状态测试线 |
一套 |
|
|
三端短接线 |
一套 |
|
|
外触发测试线 |
一套 |
|
|
传感器延长线 |
一套 |
|
|
磁力万向支架 |
一个 |
|
|
角度传感器套件 |
一套 |
|
|
直线传感器套件 |
一套 |
|
|
传感器安装工具 |
一套 |
|
|
打印纸 |
一卷 |
|
|
20A保险 |
一个 |
|
|
透明接地线 |
一根 |
|
|
AC220V三芯电源线 |
一根 |
|
|
高压拖地测试线 |
一根 |
|
|
20mm开口鳄鱼钳套件 |
一套 |
|
|
10mm封闭鳄鱼钳套件 |
一套 |
|
|
华为平板 |
一台 |
|
|
检验报告 |
一份 |
|
|
合格证 |
一份 |
|
|
保修卡 |
一份 |
|
|
说明书 |
一份 |
