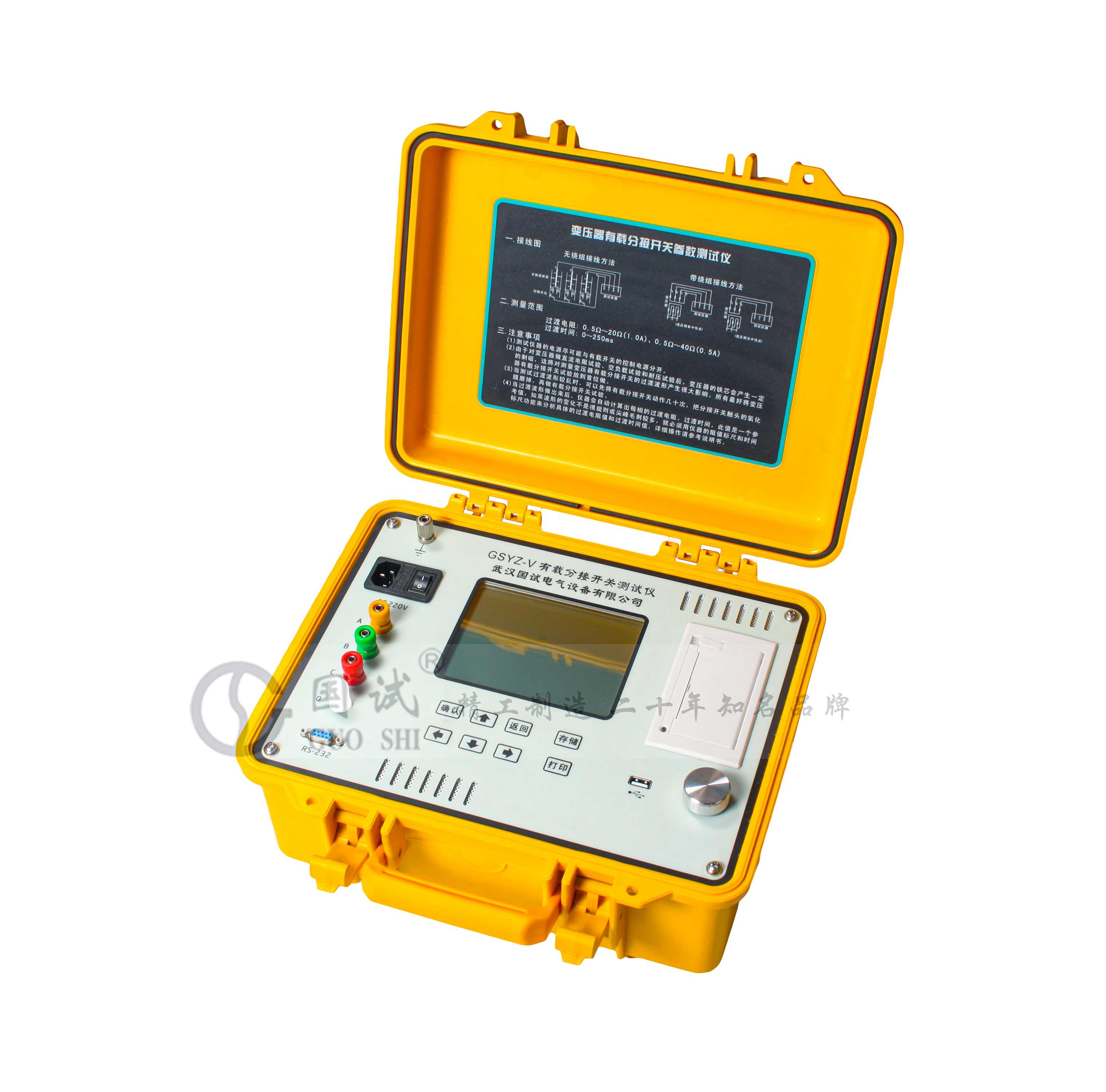

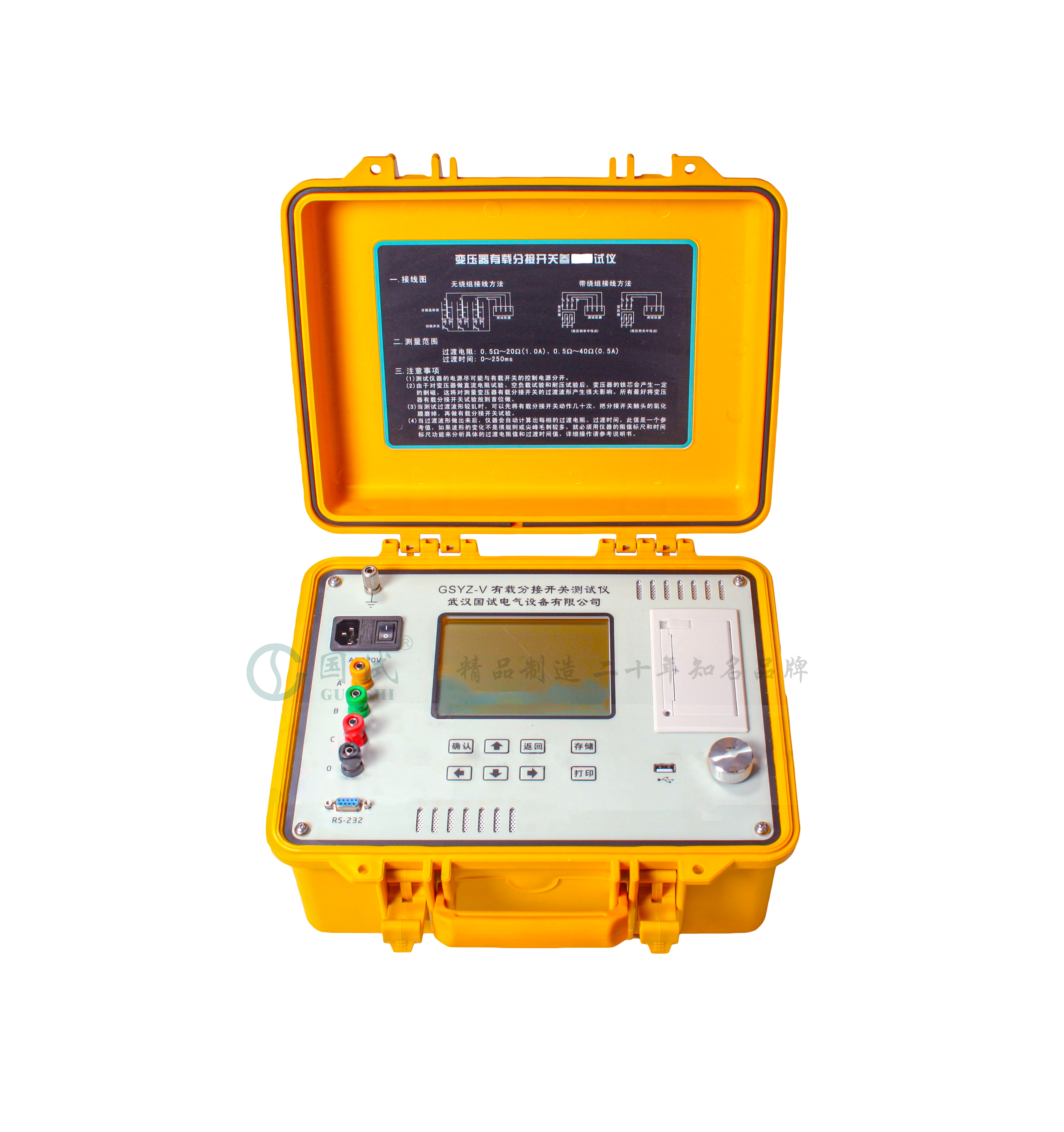

GSYZK-V 变压器有载分接开关特性测试仪





产品概述 Product Overview

---



有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。GSYZK-V变压器有载分接开关特性测试仪主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

参考标准：DL/T 846.8-2017《高电压测试设备通用技术条件 第8部分：有载分接开关测试仪》



产品特点 Product Features

---



1. 仪器输出电流大，重量轻；
2. 两档电流输出，测试范围更宽，稳定度更高；
3. 测试Yn、Y、D型变压器,阻值不用换算直接显示；
4. 可带绕组、不带绕组测量；
5. 能自动计算出过渡电阻值及过渡时间值；
6. 具有完善的保护电路，可靠性强；
7. 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，
8. 中英文自由切换；
9. 具有U盘存储功能，可以存储更多数据波形；
10. 内置大容量锂电池，可不接外部电源（选配）
11. 仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。



产品参数 Product Parameters

---



1. 输出电流：3.0A、1.0A、、0.5A、0.1A
2. 测量范围：过渡电阻：：0.1Ω～4Ω(3.0A)

 1Ω～20Ω(1.0A)
 5Ω～40Ω(0.5A)

  20Ω～200Ω(0.1A)

  过渡时间：0ms～320vbgms

3. 测量精度：过渡电阻：±(5%读数±0.1Ω)

          过渡时间：±(0.1%读数±3字)

4. 存储方式：U盘存储、本机存储
5. 外形尺寸：345mm×295mm×175mm
6. 仪器重量：5kg
7. 环境温度：-10℃～50℃
8. 环境湿度：≤85%RH
9. 工作电源：AC220V±10%
10. 电源频率：50±1Hz



配置清单 Configure The Manifest

---



序号	名称	数量
1	仪器主机	一台
2	测试线	一套
3	接地线	一根
4	电 源 线	一根
5	保险管（5A）	三个
6	打 印 纸	两卷
7	优    盘	一个
8	光    盘	一个
9	说明书	一份
10	合格证	一份
11	保修卡	一份



售后服务承诺 After  Salse Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
