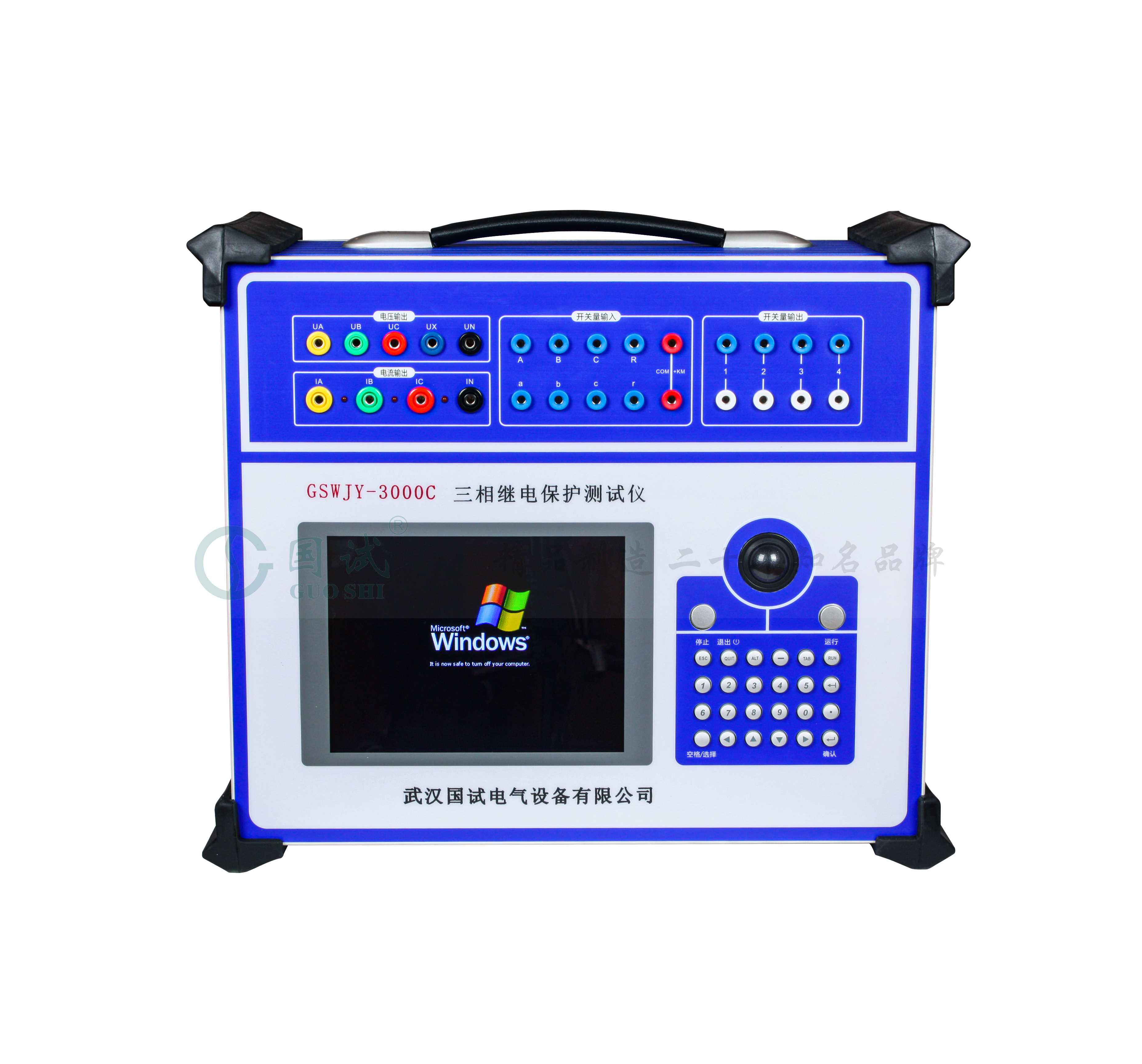

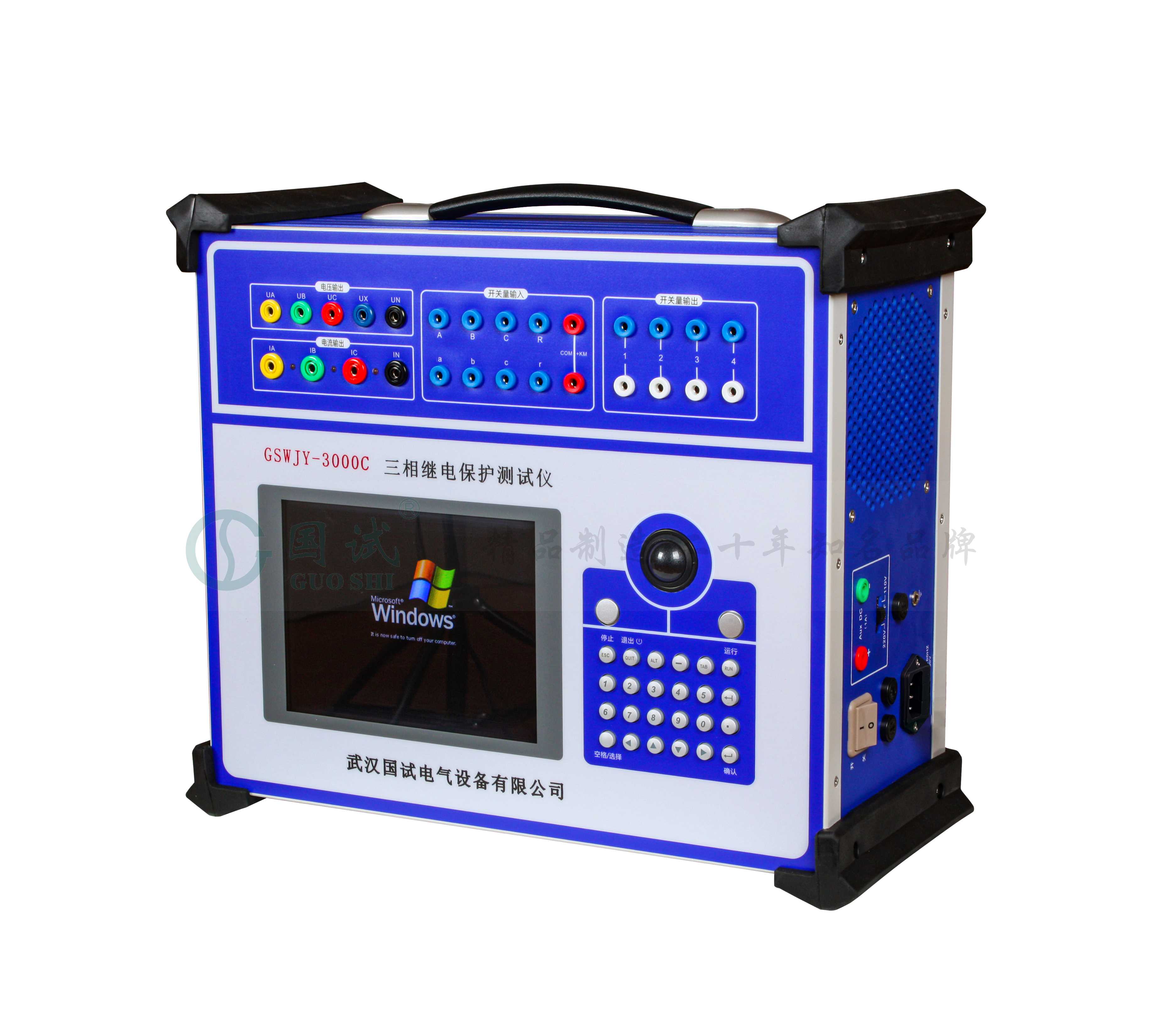

GSWJY-3000C 三相微机继电保护测试仪
继电保护校验设备
本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品概述 Product Overview
GSWJY-3000C三相微机继电保护测试仪是在参照电力部颁发的DL/T624-2010《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
参考标准：DL/T624-2010《微机型继电保护试验装置技术条件》
产品特点 Product Features
- 电压电流输出灵活组合 输出达4相电压3相电流，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
- 单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
- 双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
- 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
- 高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
- 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
- 具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
- 接点丰富 具有10个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
- 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
- 轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。
产品参数 Product Parameters
1.交流电流输出
输出精度 0.2级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 450VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 0～20 次
2.直流电流输出
输出精度 0.5级
电流输出 0～±10A / 每相，0～±30A / 三并
最大输出负载电压 20V
3.交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 0～20 次
4. 直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
5. 开关量及时间测量
|
|
|
备注 |
|
开关量输入 |
8路 |
空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V |
|
开关量输出 |
4对 |
DC：220V／0.2A；AC：220V／0.5A |
|
时间测量 |
测量范围0.1ms ～ 9999s 测量精度0.1mS |
|
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
1 |
主机 |
一台 |
|
2 |
保险管2A |
5个 |
|
3 |
保险管10A |
5个 |
|
4 |
U口通讯线 |
一根 |
|
5 |
电源线 |
一根 |
|
6 |
专用测试光盘 |
一张 |
|
7 |
专用测试线 |
一套 |
|
8 |
检验报告 |
一份 |
|
9 |
合格证 |
一份 |
|
10 |
保修卡 |
一份 |
