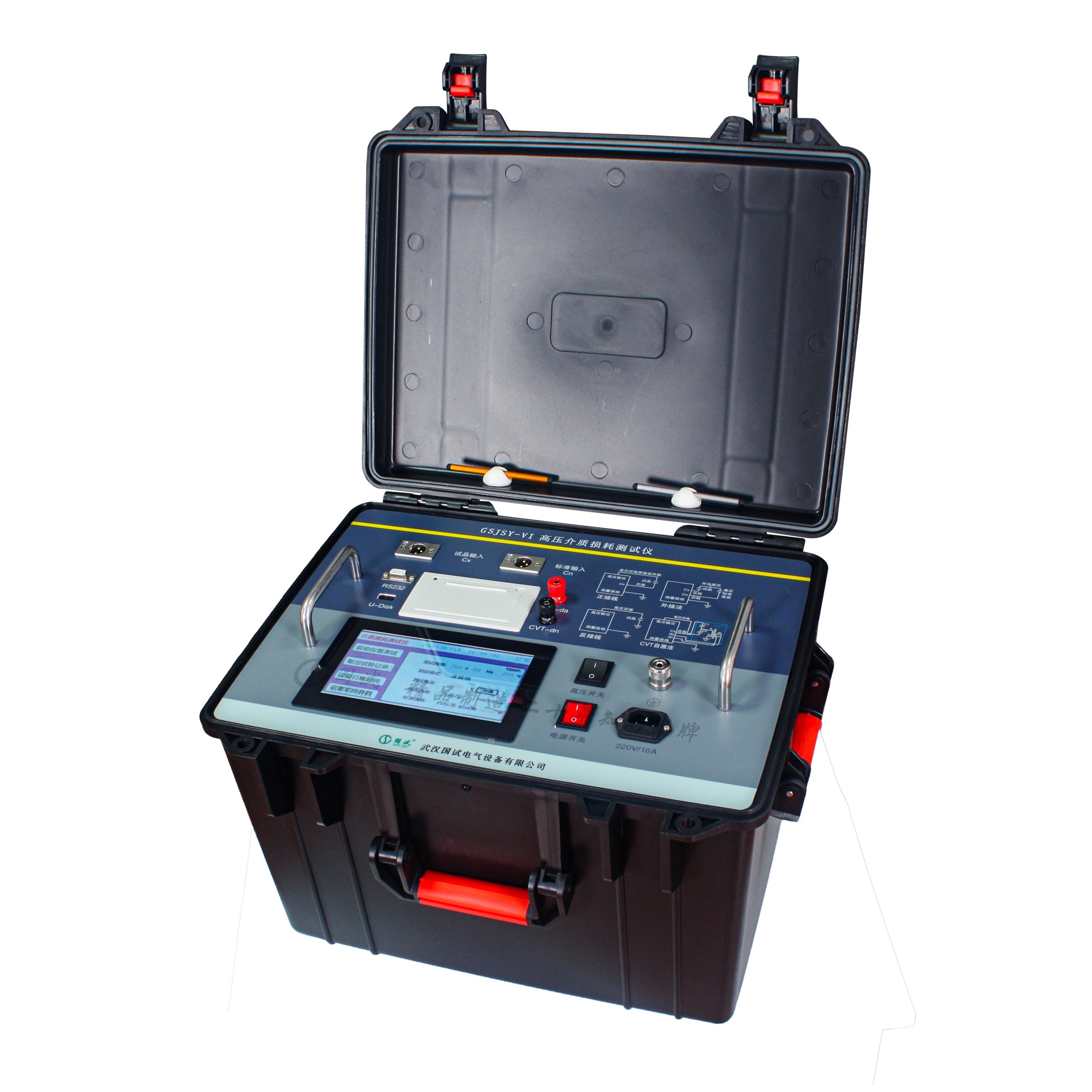

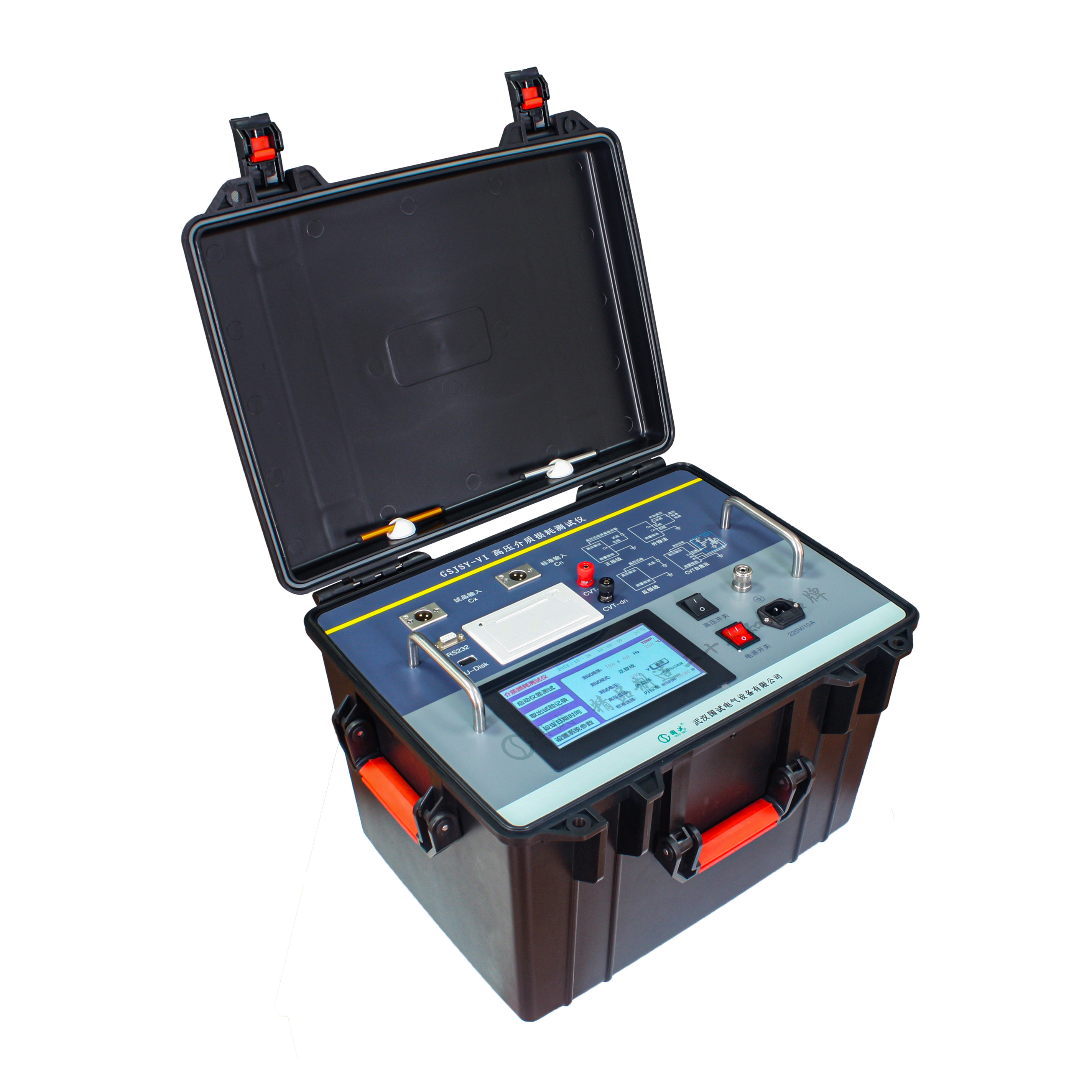

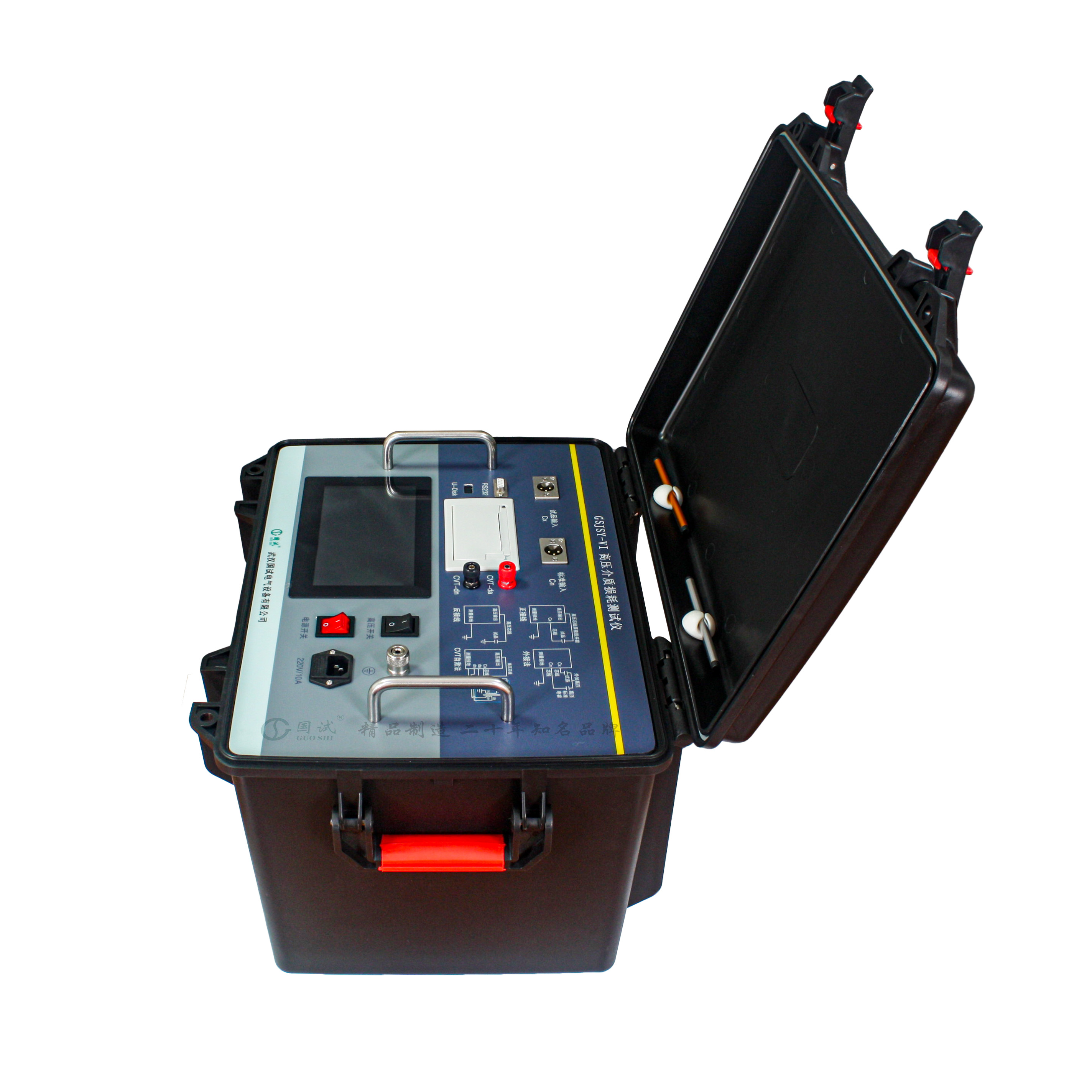

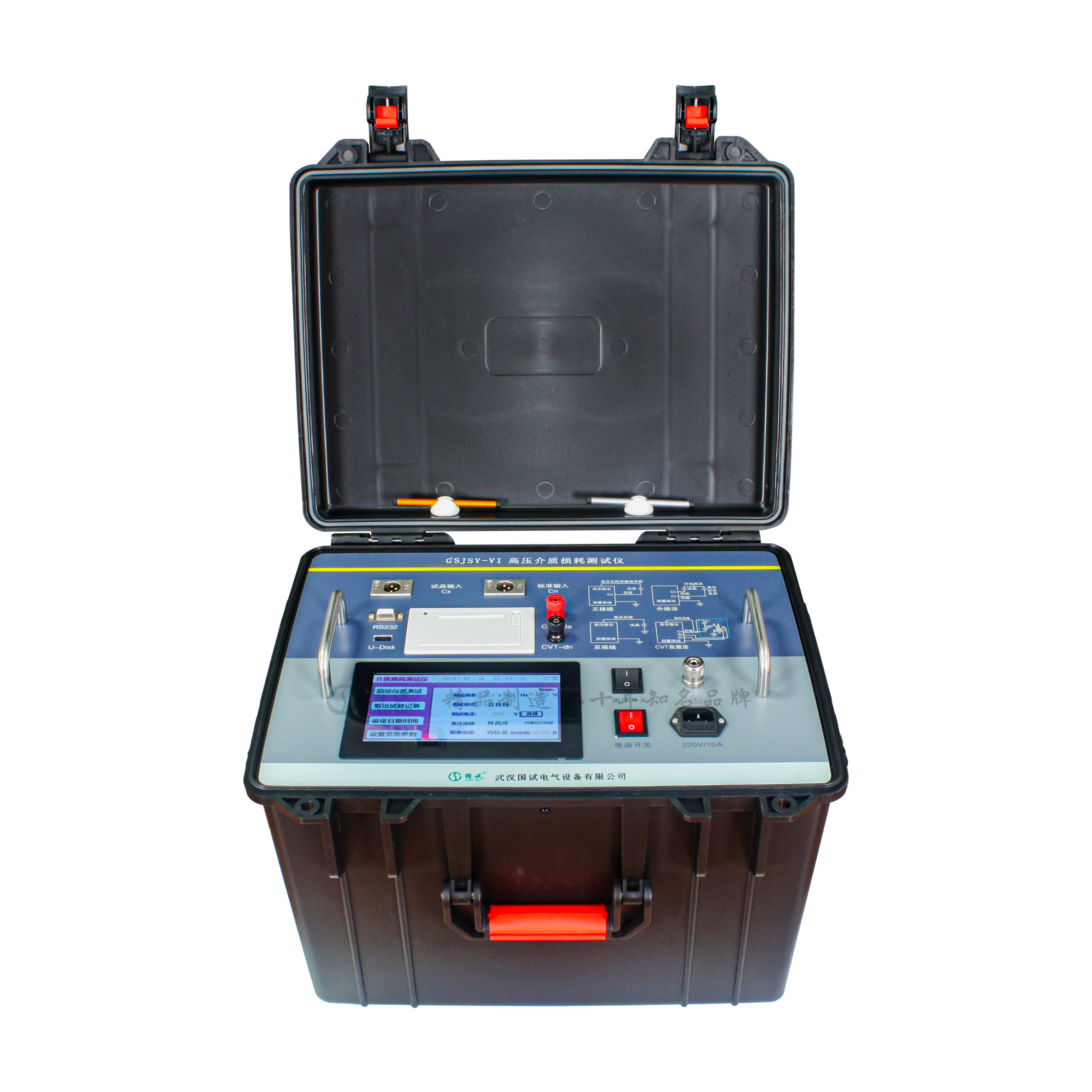

GSJSY-IV 高压介质损耗测试仪

产品概述 Product Overview



介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。GSJSY高压介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

参考标准： DL/T 962-2005《高压介质损耗测试仪通用技术条件》
                        DL/T 474.3-2018《现场绝缘试验实施导则 介质损耗因数tanδ试验》



产品特点 Product Features



1. 仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2. 仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3. 使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。
4. 存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。
5. 科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。
6. 仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
7. 一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
8. 仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
9. 具有反接线低压屏蔽功能。
10. 能够做交流耐压试验。方便PT，CT二次做交流耐压，400V低压系统做耐压试验。
11. 能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。
12. 自带热敏打印机可打印输出，带日历时钟,方便用户出测试报告, 带有U盘输出。
13. 带计算机接口。一台计算机可控制32台仪器，可集成到综合高压试验车上,实现测量、数据处理和报表输出。
14. 接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
15. 触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。



产品参数 Product Parameters



1. 准确度： Cx: ±（读数×1%+1pF）
2. tgδ: ±（读数×1%+0.00040）
3. 抗干扰指标：  变频抗干扰，在200%干扰下仍能达到上述准确度
4. 电容量范围： 内施高压： 3pF～60000pF/10kV  60pF～1μF/0.5kV

                               外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

                               分辨率： 最高0.001pF，4位有效数字

5. tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
6. 试验电流范围：5μA～5A
7. 内施高压： 设定电压范围：0.5～10kV

                            最大输出电流：200mA

                            升降压方式：电压随意设置。比如5123V。

                            试验频率： 40-70Hz单频随意设置。比如48.7Hz.

                                              50±0.1Hz到50±10Hz自动双变频随意设置。

                                                  60±0.1Hz到60±10Hz自动双变频随意设置。

                            频率精度： ±0.01Hz

8. 外施高压： 正接线时最大试验电流5A，工频或变频40-70Hz

                           反接线时最大试验电流10kV/5A，工频或变频40-70Hz

9. 输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电
10. 计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。
11. 打印机：微型热敏打印机
12. 环境温度：-10℃～50℃   相对湿度： <90%
13. 外形尺寸：500mm*377mm*330mm   仪器重量：26kg



配置清单 Configure The Manifest



序号	名称	数量
1	主机	一台
2	高压电缆（8m）	一条
3	低压电缆（8m）	两条
4	电源线	一条
5	地线（5m）	一条
6	保险管（内置）	两只
7	打印纸	一卷
8	检验报告	一份
9	合格证	一份
10	保修卡	一份



售后服务承诺 After Sales Service Commitment



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
