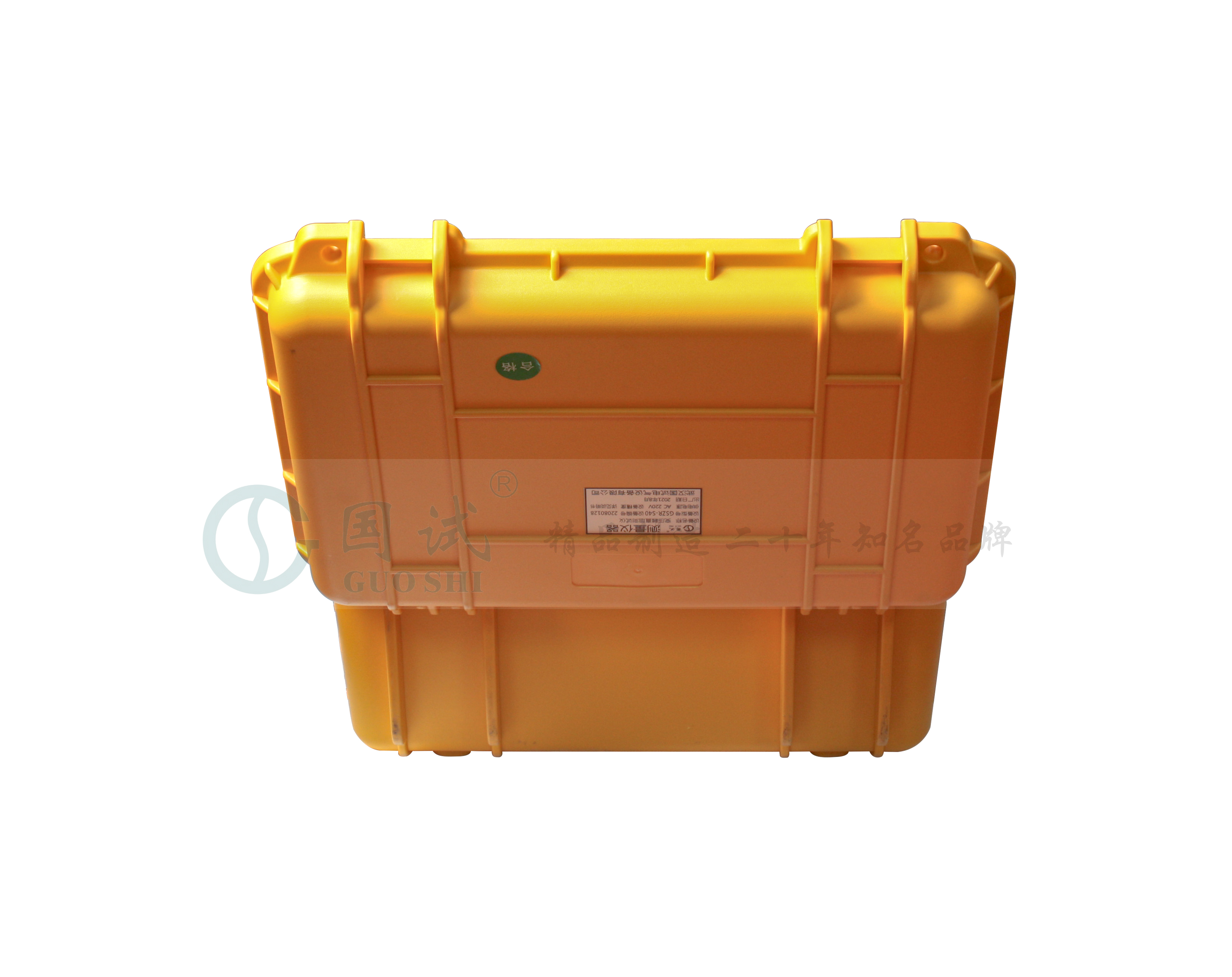

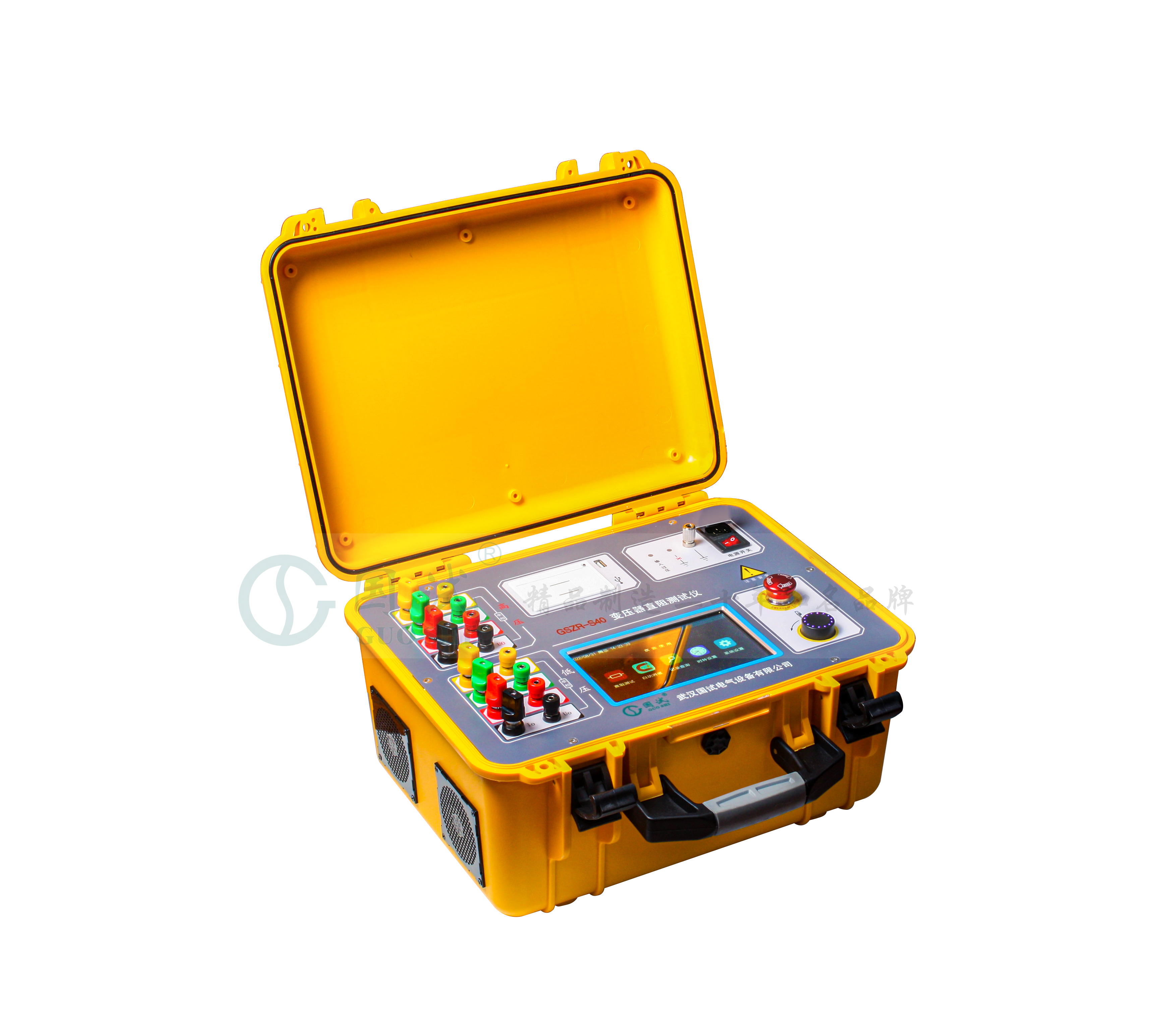

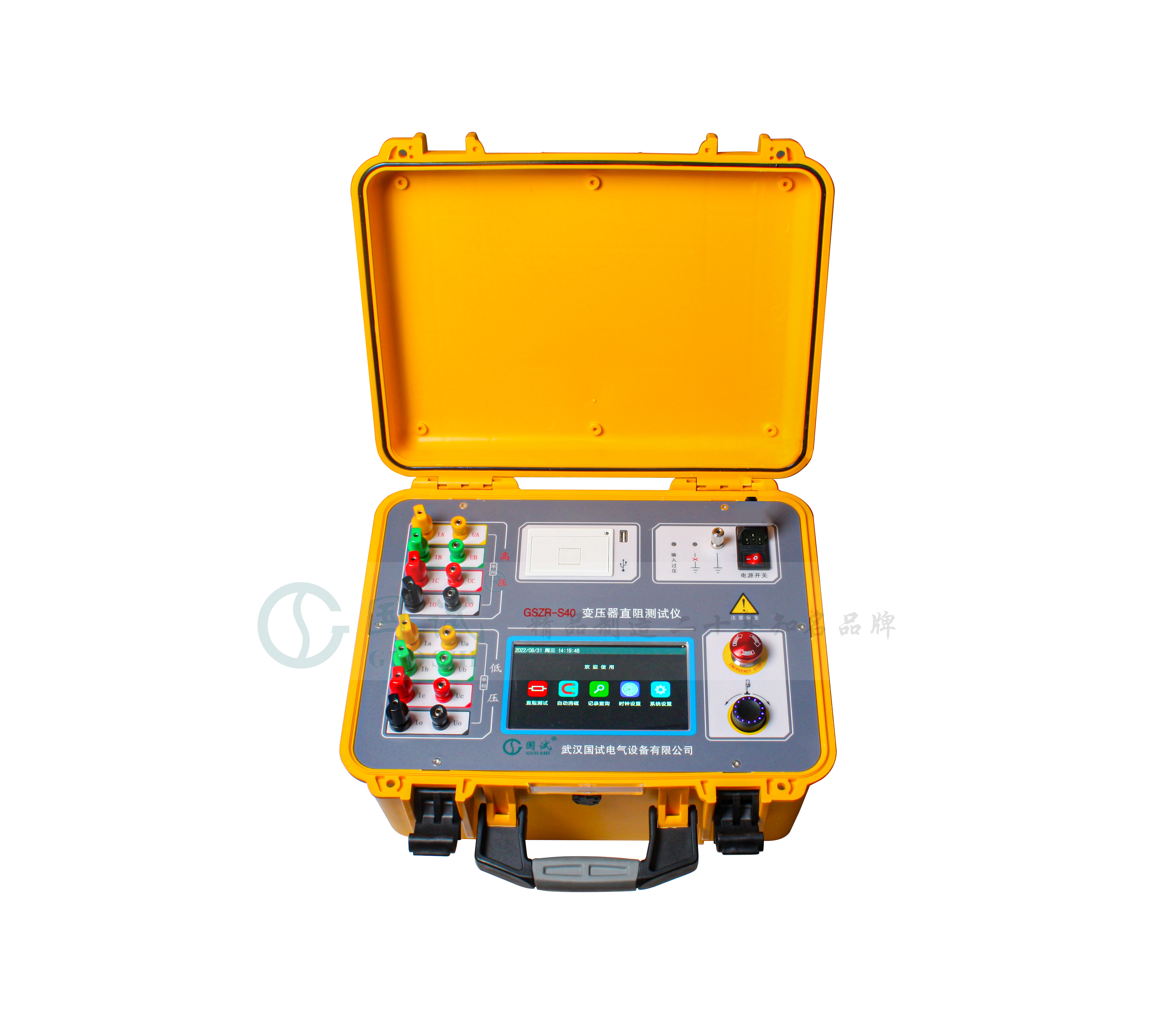

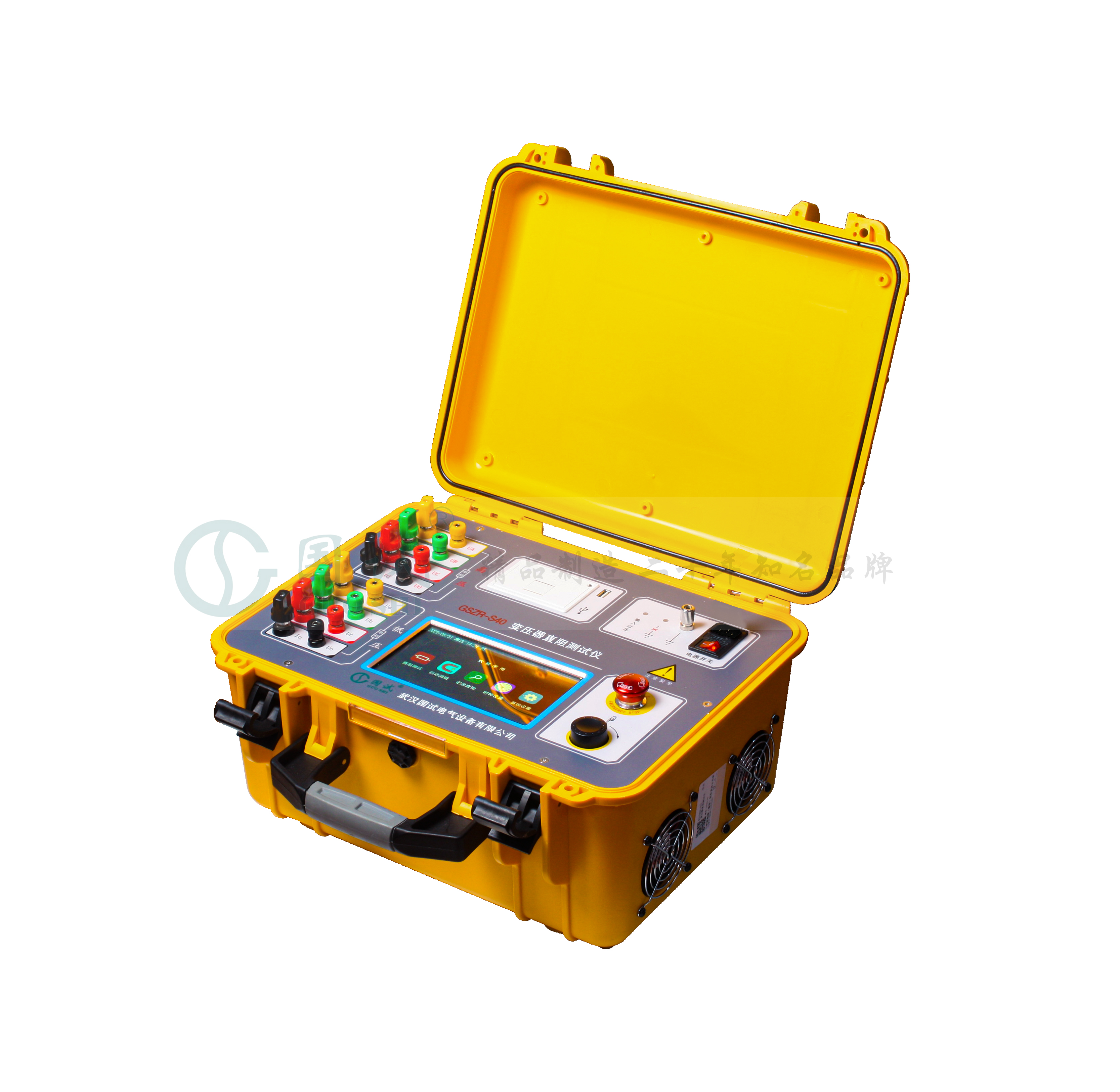

GSZRC-3S系列 三通道直流电阻测试仪





产品概述 Product Overview

---



变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。

参考标准：DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》



产品特点 Product Features

---



1.对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻及三相不平衡率，节省测试时间。

2.对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。

3.仪器具有助磁法测试和消磁功能，满足现场试验多种需求。

4.仪器具有反电动势保护、断线保护、断电保护等多种保护功能。

5.仪器测量范围宽，精度高。

6.不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

7.热敏打印机打印功能，快速、无声。

8.体积小、重量轻，方便携带使用。



产品参数 Product Parameters

---



型号	GSZRC-3S-10A	GSZRC-3S-20A	GSZRC-3S-40A
单相输出电流	10A、5A、1A	<15mA、40mA、200mA、1A、5A	40A、20A、10A、5A、1A、0.2A、10mA、<1mA
三相输出电流	5A+5A、2.5A+2.5A、1A+1A	2A、5A、10A、20A	20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A
量程	单相： 10A档：500μΩ～2Ω： 5A档：1mΩ～4Ω 1A档：5mΩ～20Ω：	单相： 20A档：0.5mΩ～ 1 Ω 10A档：1.0mΩ～ 2 Ω： 5A档： 10 mΩ～ 4 Ω 1A档： 0.1Ω～ 20Ω： 0.1A档：5Ω～ 200Ω	单相： 40A档：0.1mΩ～0.5Ω： 20A档：0.5mΩ～ 1 Ω 10A档：1.0mΩ～ 2 Ω： 5A档： 10 mΩ～ 4 Ω 1A档： 0.1Ω～ 20Ω： 0.2A档：1.0Ω～ 100Ω 10mA档：50Ω～ 2kΩ    <1mA档：500Ω～ 25kΩ
	三相： 5A+5A档： 1mΩ ～ 1Ω 2.5A+2.5A档： 2mΩ～2Ω 1A+1A档   5mΩ～5Ω	三相： 10A+10A档 1mΩ ～ 0.8 Ω 5A+5A档： 10 mΩ ～ 1.6 Ω 1A+1A档： 0.1 Ω ～ 8.0 Ω	三相： 20A+20A档   0.2mΩ ～ 0.3 Ω 10A+10A档 0.5mΩ ～ 0.6 Ω 5A+5A档： 10 mΩ ～ 1.5 Ω 1A+1A档： 0.1 Ω ～ 7.0 Ω 0.2A+0.2A档   1.0 Ω ～  30 Ω
准确度	±(读数×0.2%+2个字)
分辨率	0.1μΩ
工作环境	工作温度：0～40℃/环境湿度：≤90%RH，无结露
工作电源	AC220V±10%，50/60Hz
外形尺寸	420mm×250mm×340mm	400×315×223mm		428mm×350mm×230mm
重量	6.4kgG	8.7kg		12kg



配置清单 Configure The Manifest

---



序号	名称	数量
1	测试仪主机	1台
2	测试线（15m）	1套
3	测试线（10m）	1套
4	三芯电源线	1条
5	接地线	1条
6	保险管（5A）	3支
7	打印纸	2卷
8	说明书	1份
9	合格证	1份
10	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
