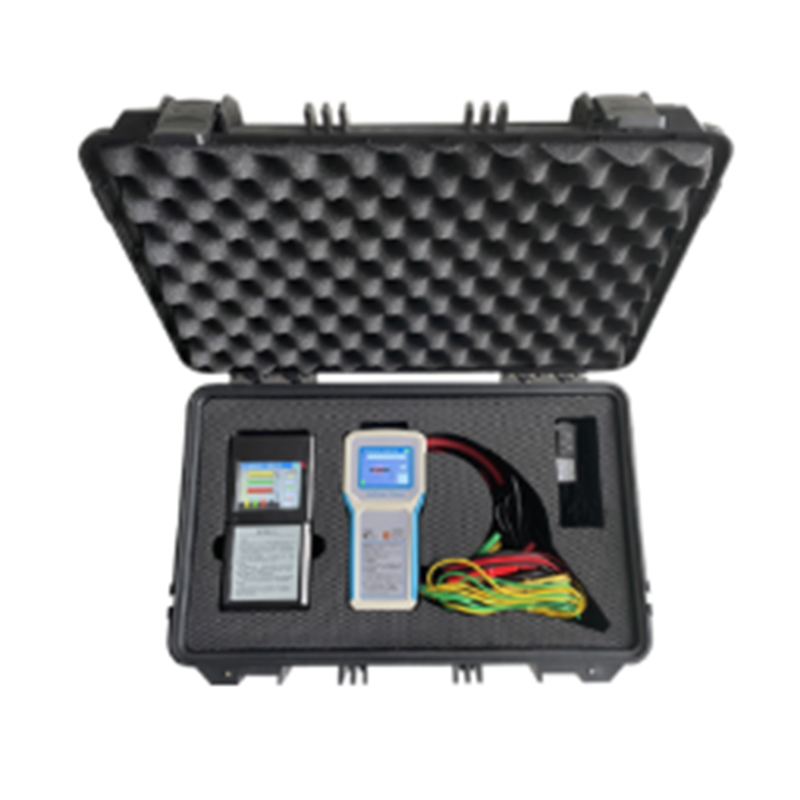

GSHXY-III 停电核相仪

产品简介 Product Introduction

---



GSHXY-III停电核相仪停电核相仪，用于线路施工建设阶段、尚未送电时，对线路相位名称进行核定，统一线路各端点的相位标识，确保施工线路与主电网相位保持一致。需要用到停电核对相位功能的工作情形：施工线路较长/线路端点较多等需要统一各端点相位名称的情形；施工线路未来需要并网的情形。

仪器使用需要用到1个发射主机、1个接收主机、4根发射连接线、1根接收柔性线圈、1根接收检测线。发射器主机在三相线路中注入不同的信号，接收主机在各线端检测相关信号确定相位名称。本仪器适用于停电输电线路、高低压开关柜、标准带电显示器。

参考标准：DL/T 971—2017《带电作业用便携式核相仪》



产品特征 Product Characteristics

---



1. 长续航设计：收发主机均支持≥12 小时连续工作，满足野外长时间作业需求。
2. 直观相位指示：通过 “颜色 + 声音” 双重提示，快速识别相位状态，降低误判风险。
3. 灵活信号适配：多档位增益调节，兼容不同线路工况与带电显示器场景。
4. 强环境适应性：宽温、高湿度耐受能力，适合复杂施工现场环境。



产品参数 Product Parameters

---



1. 发射主机

① 显示：3.5寸LCD液晶彩屏

② 电源：11.1V可充电锂电池（充满电可连续工作≥12小时）

③ 充电：DC12.6V-1A锂电充电器

④ 脉冲电压：≈400V

⑤ 脉冲电流：≤4A(线路电阻越小，电流越大)

⑥ 脉宽：1ms

⑦ 脉冲周期：单相脉冲信号/秒

⑧ 工作环境：气温-30℃～+45℃，湿度≤95%RH

2. 接收主机

① 显示：2.8寸LCD液晶彩屏（点阵320*240）

② 电源：3.7V可充电锂电池（充满电可连续工作≥12小时）

③ 充电：DC12.6V-1A锂电充电器（内部已做电源转换）

④ 增益档位：3档调节、4挡（带电显示器专用）

⑤ 核相成功：显示黄色“A”相、绿色“B”相、红色“C”相，同时伴有蜂鸣器鸣叫A相“滴”、B相“滴滴”、C相“滴滴滴”

⑥ 核相未成功或相位反向：显示黑色“X”或黑色“A”“B”“C”,无蜂鸣器鸣叫提示

⑦ 柔性线圈内径：Φ200mm



配置清单 Configure The Manifest

---



序号	数量	名称
1	发射主机	一台
2	接受主机	一个
3	发射连接线	四根
4	接收柔性线圈	一根
5	接收检测线	一根
6	说明书	一本
7	合格证	一份
8	保修卡	一份
9	检验报告	一份
