GSFAX-4300B 智能三相数字相位伏安表(大钳口)
继电保护校验设备
GSFAX-4300A三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。 【大口径电流钳适用于粗大导线及大电流场合的测试】
产品概述 Product Overview
GSFAX-4300B三相数字相位伏安表是我公司精心研制的一款专为现场测试的多功能、数字式、智能化仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

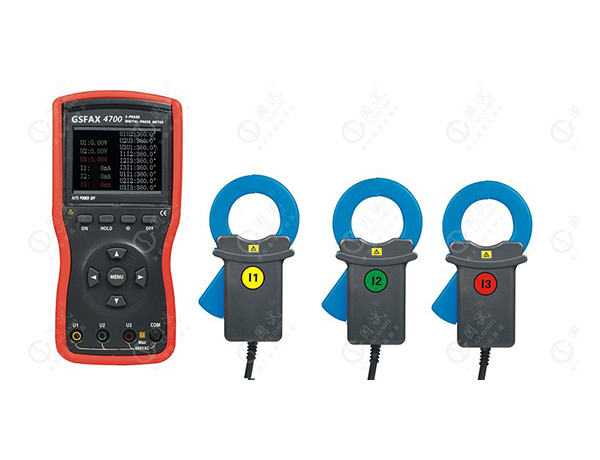

GSFAX-4300B三相数字相位伏安表配有防振、防滑、高绝缘护套，采用2.8寸TFT彩色液晶屏，动态显示，向量图指示，一目了然，尽显精美豪华外观。仪表采用大口径电流钳适用于粗大导线及大电流场合的测试。
GSFAX-4300B三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
参考标准：GB/T 7676.5-2017《直接作用模拟指示电测量仪表及其附件 第5部分：相位表、功率因数表和同步指示器的特殊要求》
产品特点 Product Features
1. 在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功 率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各 组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
2. 智能化设计，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等优点。
3. 采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
4. 仪表采用大口径电流钳适用于粗大导线及大电流场合的测试。
5. 测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。仪表采用绝缘防滑护套。
6. 配有USB接口，可存储1500组数据，通过系统软件上传所存数据到电脑，便于读取、保存、报表、打印历史数据等。
产品参数 Product Parameters
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿度 |
40%～60% |
＜80% |
---- |
|
信号波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信号频率 |
50Hz±1Hz |
45Hz～65Hz |
---- |
|
仪表工作电压 |
9V±0.1V |
9V±1.5V |
---- |
|
测相位频率相序时 电流幅值 |
2A±0.1A |
20mA～600A |
---- |
|
测相位频率相序时 电压幅值 |
100V±10V |
10V～600V |
---- |
|
测功率功率因数时 电流幅值 |
200mA±3mA |
20mA～600A |
---- |
|
测功率功率因数时 电压幅值 |
100V±10V |
10V～600V |
---- |
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．一般规格
|
功能 |
同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等 |
|
电源 |
DC9V 碱性干电池(1.5V AA×6) |
|
量程 (全自动) |
电压：AC 0.00V～600V |
|
电流：AC 0.0mA～600A |
|
|
相位：0.0°～360.0° |
|
|
频率：45.00Hz～65.00Hz |
|
|
有功功率：0.0W～360kW |
|
|
无功功率：0.0var～360kVar |
|
|
视在功率：0.0VA～360kVA |
|
|
功率因数：-1～+1 |
|
|
钳口尺寸 |
圆口形电流钳：35mm×40mm，2个 |
|
分辨率 |
电压：AC 0.01V |
|
电流：AC 1mA |
|
|
相位：0.1° |
|
|
频率：0.01Hz |
|
|
有功功率：0.1W |
|
|
无功功率：0.1Var |
|
|
视在功率：0.1VA |
|
|
功率因数：0.001 |
|
|
电流矢量和：0.1A |
|
|
相 序 |
正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 |
|
数据存储 |
500组 |
|
通讯接口 |
USB接口，所存数据上传电脑，便于分析管理数据 |
|
功 耗 |
开启背光灯最大耗电135mA |
|
关闭背光灯仪表耗电90mA |
|
|
显示模式 |
2.8寸TFT彩色液晶屏,显示域58mm×44mm |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
检测速率 |
约2秒/次 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
自动关机 |
无操作约15分钟后，仪表自动关机，以降低电池消耗 |
|
背光功能 |
有，适合昏暗场所及夜间使用；无操作五分钟后关闭背光 |
|
电压检测 |
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
主机：约565g(含电池) |
|
电流钳：约185g×2 |
|
|
测试线：约250g |
|
|
仪表箱：约916g |
|
|
总质量：约2.36kg（含附件） |
|
|
工作温湿度 |
-10℃～40℃；80%RH以下 |
|
存放温湿度 |
-10℃～60℃；70%RH以下 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
3．基准条件下基本误差及性能指标
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
AC 0.00V～600V |
0.01V |
±(0.5%量程) |
|
电 流 |
AC 0.0mA～600A |
1mA |
±(0.5%量程) |
|
相 位 |
0.0°～360° |
0.1° |
±1° |
|
有功功率P |
0.0W～360kW |
0.1W |
±(1.0%量程) |
|
无功功率Q |
0.0var～360kVar |
0.1var |
±(1.0%量程) |
|
视在功率S |
0.0VA～360kVA |
0.1VA |
±(1.0%量程) |
|
功率因数PF |
-1～+1 |
0.001 |
±0.03 |
|
频 率F |
45Hz～65Hz |
0.01Hz |
±(1.0%量程) |
注1：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°。
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
1 |
主机 |
一台 |
|
2 |
电流钳 |
三只 |
|
3 |
测试线 |
四条 |
|
4 |
USB数据线 |
一条 |
|
5 |
软件光盘 |
一张 |
|
6 |
电池LR6 |
六节 |
|
7 |
检验报告 |
一份 |
|
8 |
合格证 |
一份 |
|
9 |
保修卡 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
