    产品概述 Product Overview




    GSYDY系列油浸式试验变压器是本公司依据《试验变压器》标准在原同类产品基础上经过大量改进后,研制生产的轻型交流、交直流两用油浸式变压器,具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验,是高压试验中必不可少的重要设备。

    参考标准:JB/T 9641-2022《试验变压器》

              DL/T 848.2-2018《高压试验装置通用技术条件 第2部分:工频高压试验装置》

              DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》



    产品特点 Product Features

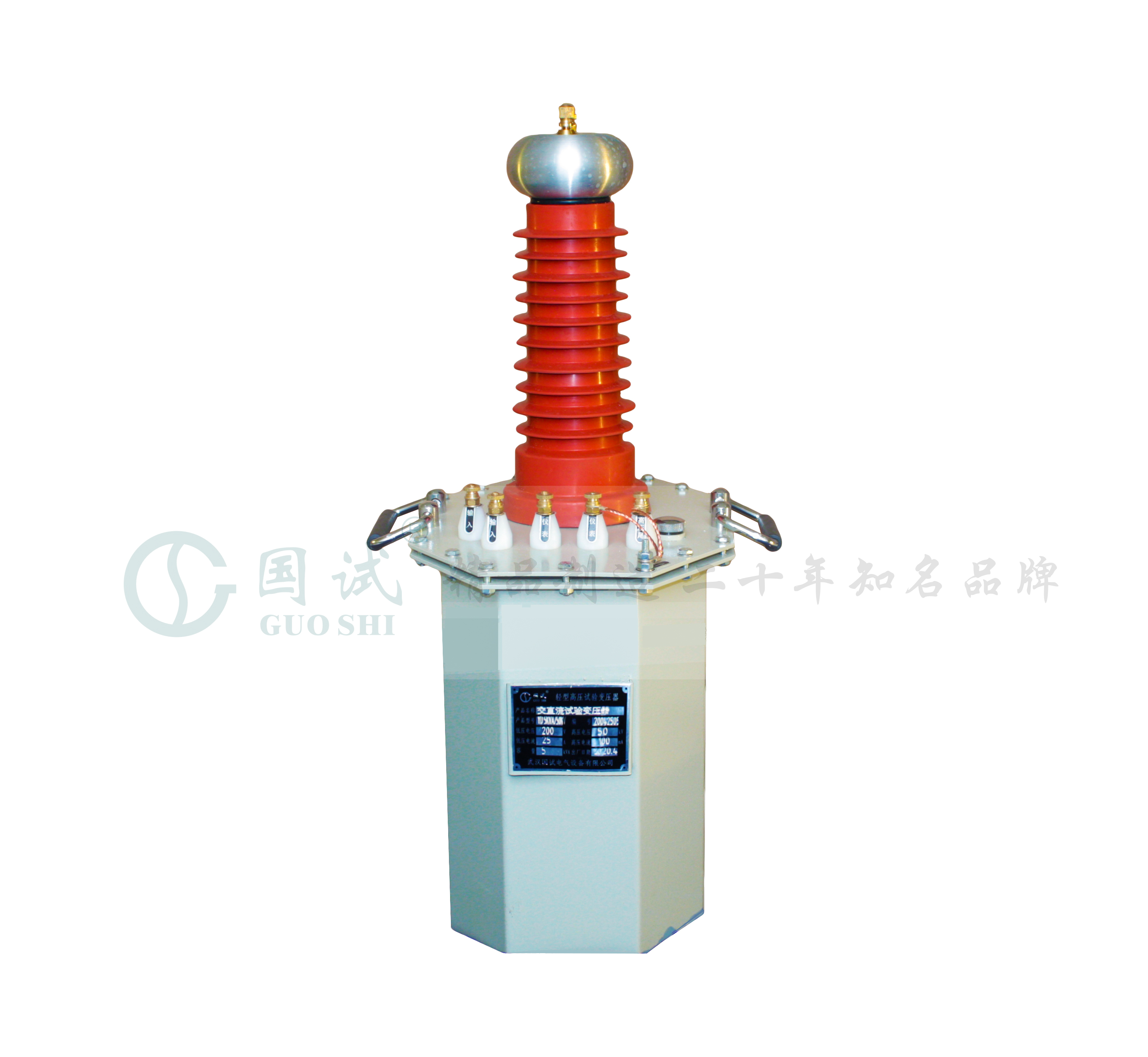

    油浸式变压器:

    1.采用单框芯式铁芯结构,初级绕组饶在铁芯上, 高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。

    2.采用金属固定引线和均压,从而消除了放电现象

    3.将注油孔设在套管顶部,套管中油与器身中油相通,相当于变压器储油器,解决了变压器的渗漏油问题。

    4.采用薄纸筒加强型小油隙结构,绝缘裕度大。外壳以薄壁弧拱形结构辅以撑板。做到了外形美观、机械强度高,便于搬运和现场使用。

    5.变压器外壳制成与器芯配合较佳的八角形结构,整体外观显得美观大方。

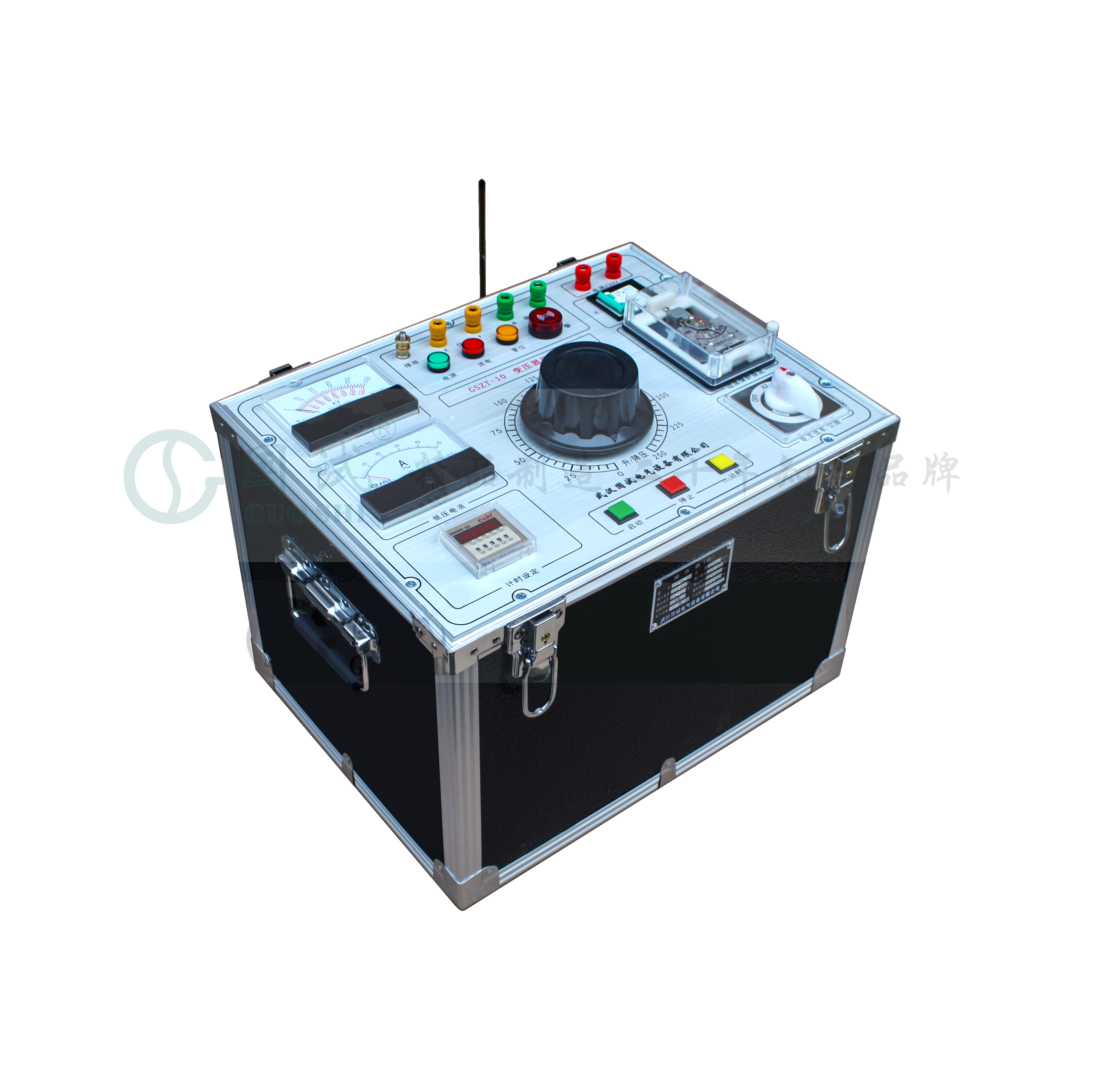

    控制箱:

    1.本仪器采用指针式表头显示高压电压、低压电流,读数清晰直观。

    2.保护功能齐全,仪器设有零位启动、过流保护等功能。

    3.设有时间继电器及声光报警装置、可自行设置试验耐压时间,方便可靠。

    4.设备体积小、重量轻、方便携带。



    产品参数 Product Parameters




    油浸式变压器:

    试验变压器主要技术参数(100/150以下)

    容量

    高压电压

    (kV)

    高压电流

    (mA)

    低压输入

    变比

    参考

    重量

    KVA

    AC

    DC

    AC

    DC

    电压

    电流

    高/仪

    kg

    2

    50

    70

    40

    10

    200

    10

    500

    30

    3

    50

    70

    60

    15

    200

    15

    500

    40

    5

    50

    70

    100

    25

    200

    25

    500

    50

    10

    50

    70

    200

    50

    200

    50

    500

    65

    15

    50

    70

    300

    75

    200

    50

    500

    85

    20

    50

    70

    400

    100

    400

    50

    500

    100

    30

    50

    70

    600

    150

    400

    75

    500

    130

    50

    50

    70

    1000

    200

    400

    125

    500

    200

    10

    100

    140

    100

    25

    200

    50

    1000

    120

    20

    100

    140

    200

    50

    400

    50

    1000

    160

    30

    100

    140

    300

    85

    400

    75

    1000

    200

    50

    100

    140

    500

    140

    400

    125

    1000

    250

    20

    150

    210

    133

    35

    400

    50

    1500

    260

    30

    150

    210

    200

    55

    400

    75

    1500

    300

    50

    150

    210

    333

    95

    400

    125

    1500

    350

    100

    150

    210

    667

    190

    400

    250

    1500

    430

    注:特殊规格可另外定制

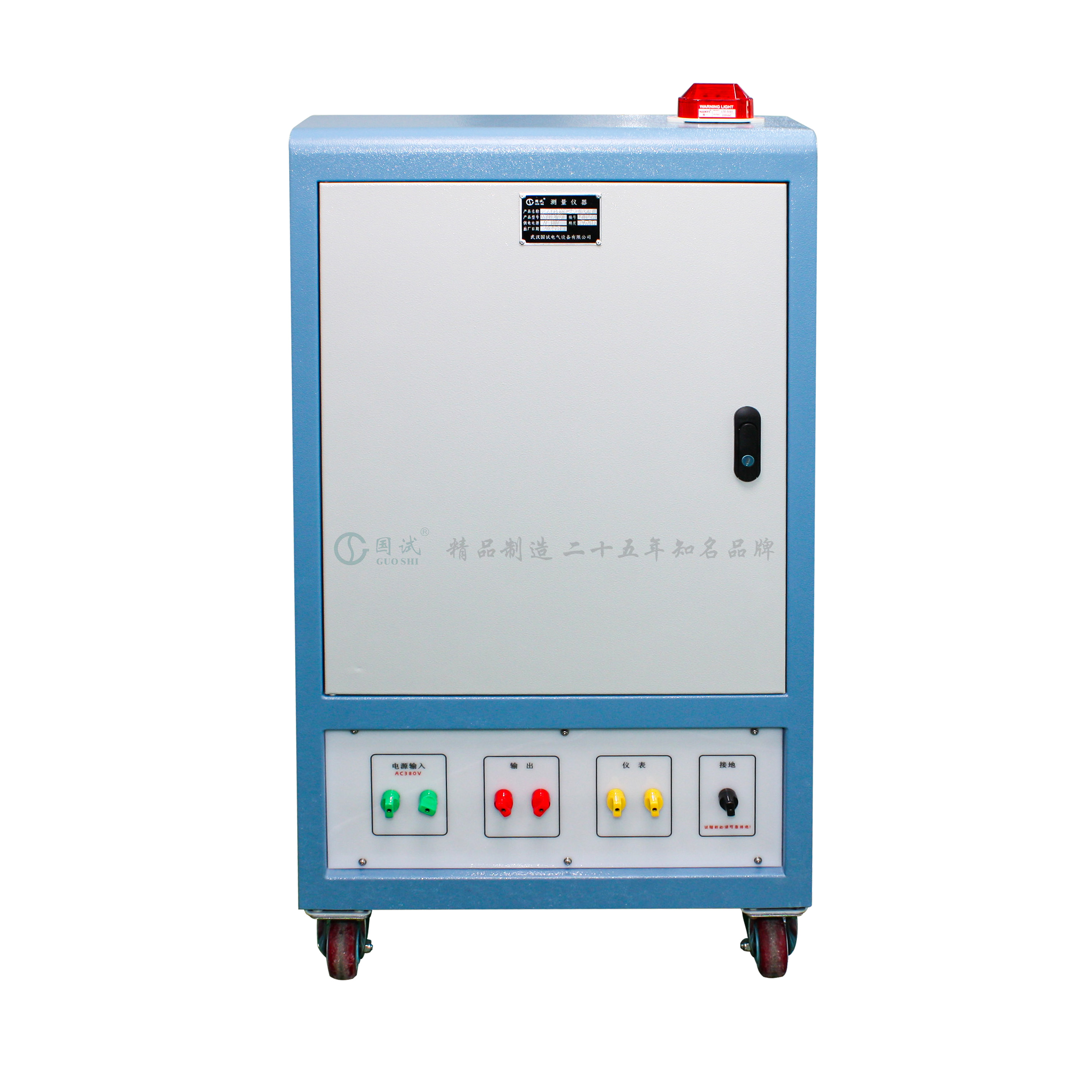

    控制箱:

    操作系统主要技术参数

    型号

    规格

    容量

    电   源

    输出

    外形尺寸

    重量

    (kVA)

    电压

    (V)

    频率

    (Hz)

    电压

    (V)

    额定电流

    (A)

    长×宽×高

    (mm×mm×mm)

    (kg)

    ZX

    5/220

    5

    220

    50

    0-250

    20

    420×360×240

    21

    ZT

    10/220

    10

    220

    50

    0-250

    50

    600×400×800

    60

    ZT

    15/220

    15

    220

    50

    0-250

    50

    600×400×800

    75

    ZT

    20/380

    20

    380

    50

    0-430

    50

    600×400×800

    90

    ZT

    30/380

    30

    380

    50

    0-430

    75

    615×450×990

    140

    注:特殊规格可另外定制



    环境要求:环境温度:-10℃~40℃ 相对湿度:≤80%



    配置清单 Configure The Manifest




    序号

    型号

    数量

    1

    交直流油浸式变压器

    1台

    2

    控制箱

    1台

    3

    电源线

    1根

    4

    连接线

    1套

    5

    接地线

    1根

    6

    高压线

    1根

    7

    说明书

    1份

    8

    检验报告

    1份

    9

    合格证

    1份

    10

    保修卡

    1份



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年,终身维护。



    图文介绍 Graphic Introduction








网站首页    高压绝缘检测设备    GSYDY系列 油浸式试验变压器
浏览量:1000
收藏

GSYDY系列 油浸式试验变压器

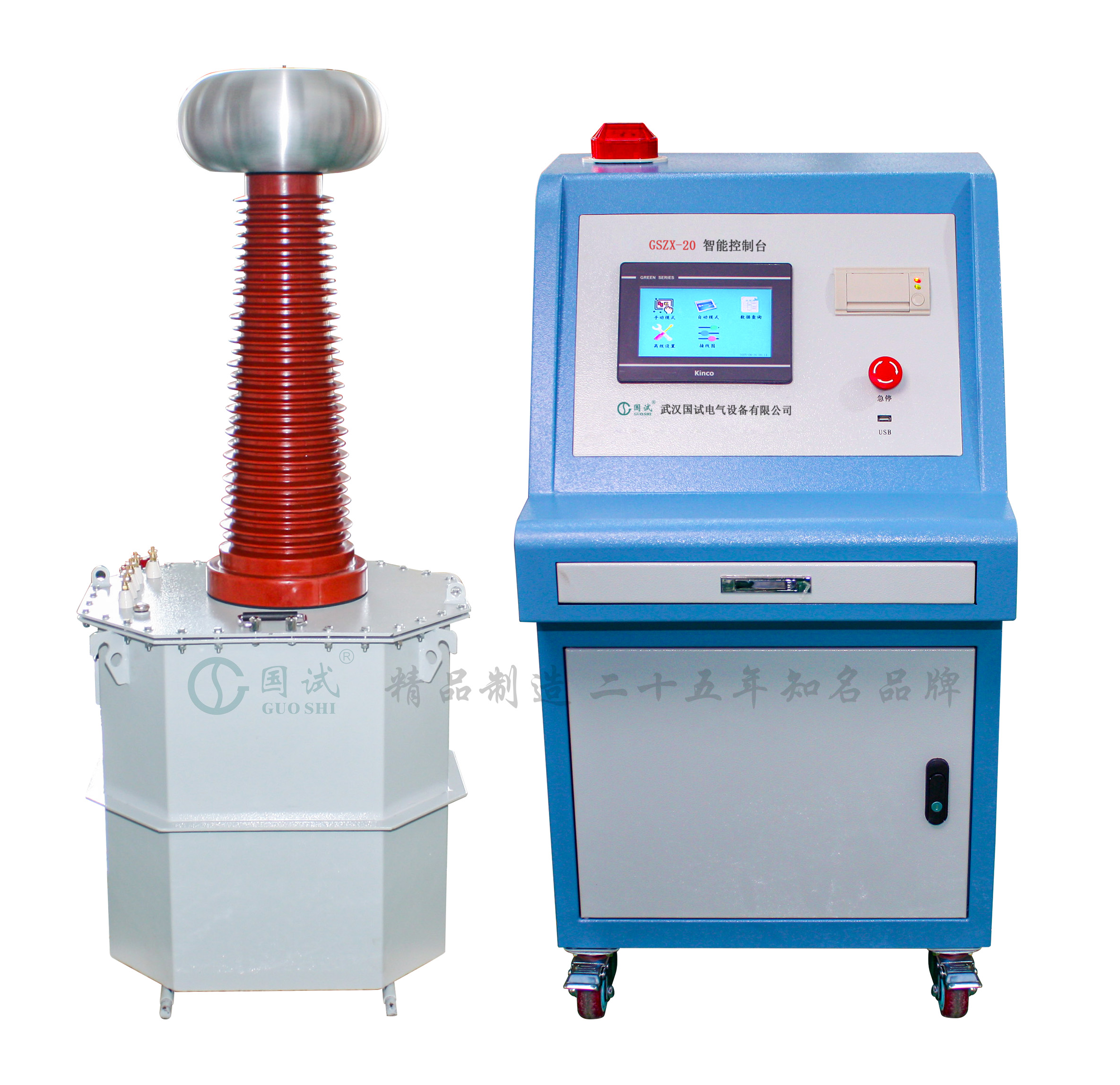

GSYDY系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验,是高压试验中必不可少的重要设备。
