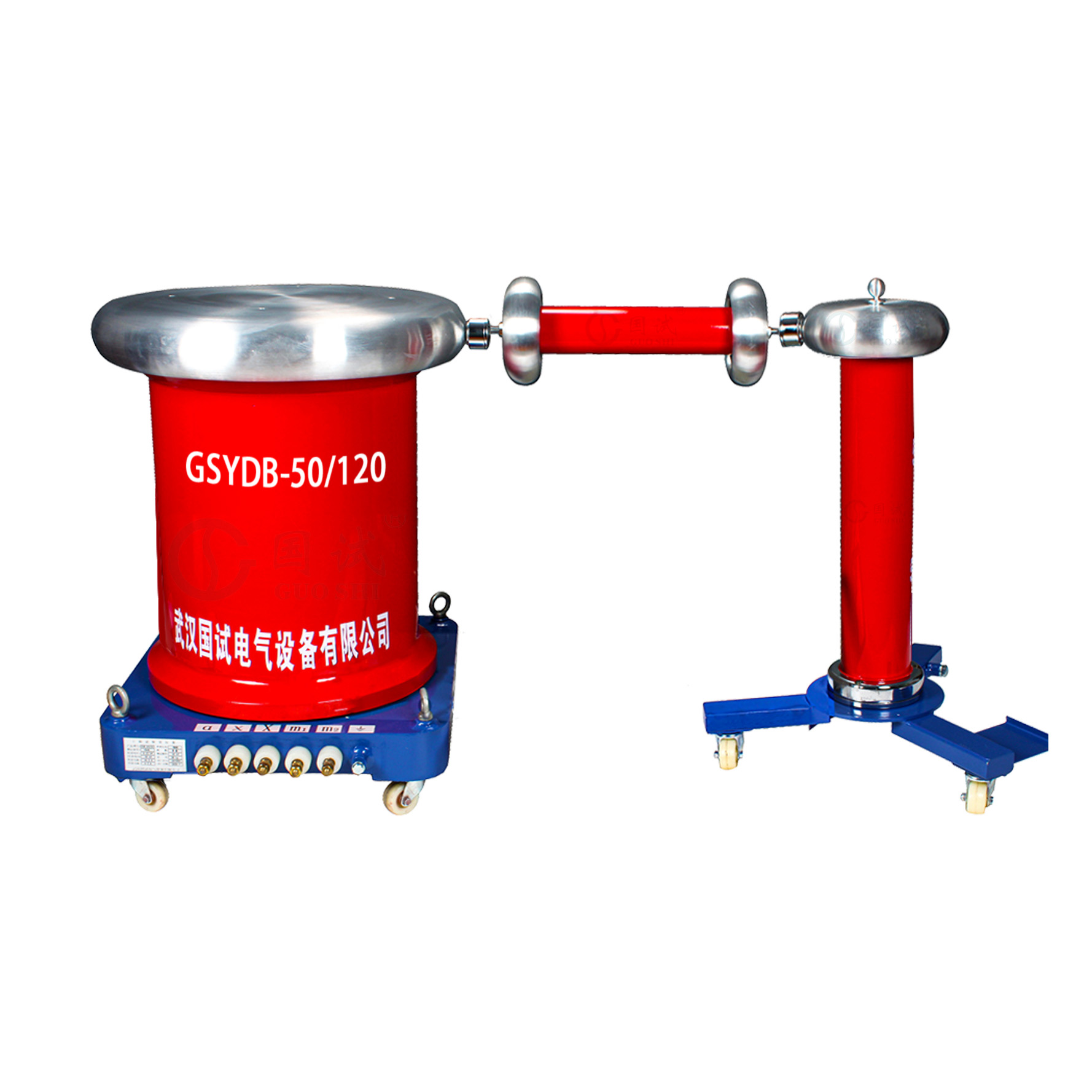

产品概述 Product Overview

---



本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压断路器、附件等试品进行工频耐压、局部放电试验及其科学研究试验。

参考标准：

JB/T9641   —2022    《试验变压器》

GB/T1094.1 —2013  《电力变压器 第一部分  总则》

GB/T1094.2 —2013  《电力变压器 第二部分  温升》

GB/T1094.10—2011  《电力变压器 第十部分  声级测定》

GB/T311.1  —2012    《高压输变电设备的绝缘与配合》

DL/T 848.2 —2018    《高压试验装置通用技术条件 第2部分：工频高压试验装置》

DL/T 848.3 —2019    《高压试验装置通用技术条件 第3部分：无局放试验变压器》

DL/T 846.1 —2016    《高电压测试设备通用技术条件 第1部分：高电压分压器测量系统》

GB/T16927.1—2011  《高电压试验技术第一部分  一般试验要求》

GB/T16927.2—2013 《高电压试验技术第二部分  测量系统》

JB/T501    —2021     《电力变压器试验导则》

GB/T2536   —2011  《变压器油》

GB/T7252   —2000  《变压器油中溶解气体分析和判断导则》

GB/T5273   —2016  《高压电器端子尺寸标准化》

JB/T8749.1 —2007  《调压器  第1部分：通用要求和试验》

JB/T8749.4 —2013  《调压器  第4部分：柱式调压器》

GB/T19749  —2016  《耦合电容器及电容分压器》

GB/T4208   —2017  《外壳防护等级》

GB/T191    —2008   《包装储运图示标志》

IEC60-1                    《高电压试验技术》

所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。



产品特点 Product Features

---



• 专业高压试验装置，微电脑智能化测量及控制，确保高精度、高可靠各项性能
• 8吋大屏幕真彩触摸屏，中文人机界面，显示美观全面，操作简单方便
• 具有全自动和手动测试方式，可自动升压、自动计时、自动回零、自动保护、自动存储结果等功能
• 可任意设定输出电压、保护电流、耐压时间、及升压速度（调速功能需用户定制）
• 具有智能调压算法，临近目标电压时自动逐步逼近，确保不过压、保护被试品
• 具有零位启动联锁、接地联锁、门控安全联锁功能，确保操作人员安全
• 可自动捕捉峰值电压、电流，便于做击穿试验
• 试验结果自动保存，可随时查看和打印,可以定制与PC机联机接口
• 保护功能完善，具有输入输出电压电流多重保护，并发出声光报警



产品参数 Product Parameters

---



（一）电动控制台

容量：50KVA

电源：2相，380V，50A

输出：0-430V，125A

操作方式：手动/电动

参考重量：160KG



（二）试验变压器技术参数

1.额定输出电压：120kV

2.额定容量：50kVA

3.额定输入电压：0.38kV 额定输入电流：105.26A

4.额定输出电流：0.33A

5.测量绕组电压：120V （100V）     联结组：II0

6.相数：单相A220V （380V） 频率：60Hz

7.波形畸变率：≤5%  阻抗电压：≤7%

8.冷却方式：油浸自冷

9.允许运行时间： 100%Un,In 运行60min 70% Un,In 连续运行

10.局部放电量：100% Un< 2pC

11.产品结构：环氧玻璃丝绕制绝缘外壳，高压电极安装均压环



（三）耦合电容分压器

1. 电容量：500pF

2. 允许运行时间：100%Un,In运行60min70%Un,In  连续运行

电容器短时工频耐压值为1.1Un

高压电容器介质损耗角正切值：在 20℃，0.9-1.1Un 下不大于 0.002

测量精度：≤±1%

冷却方式：油浸自冷

3.标称分压比：1000：1



（四）保护电阻

1. 允许运行时间：100% Un 运行60min70% Un  连续运行

2.温升：额定条件运行时，电阻表面温升不大于55K



配置清单 Configure The Manifest

---



序号	产品名称	数量	单位
1	电动控制台	1	台
2	交流试验变压器	1	台
4	耦合电容器分压器	1	台
5	保护电阻	1	台
7	连接电缆及配件	1	套



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
