    产品简介 Product Introduction




    该仪器是一种全数字化、多功能、高精度、智能化的多参数测量仪器。不仅能校验电能误差还可测量电压、电流有效值,有功功率、无功功率、视在功率、工频频率、功率因数,相位关系等,尤其适用于各供用电单位检查单相电能表计量的准确度。

    1、单相电能表校验仪主要用于计量系统的单相电能表的校验和低压变比的测试。

    2、本仪器以最新的32位150MHz DSP技术为核心,使用16位高精度AD转换器,误差稳定,准确度高(与采用电表芯片的单相校验仪有质的区别)。充分发挥了数字处理技术的优势。

    3、采用大屏幕彩色LCD点阵液晶显示器,一屏显示全部的校验设置参数、谐波、电工参数和误差,动态观察现场所有各种测量数据。

    4、可以使用电流钳、摸拟负荷产生的电流,最大限度地简化现场的工作,提高工作效率。同时显示端子电流和钳子电流以及他们的功率、功率和。

    5、使用一只500A钳和一只小电流钳,测量低压CT的变比。

    6、可测试2~43次谐波数据,电流、电压实时显示各次波形帮助判断现场状态。

    7、在1个电能脉冲周期内计算出电能表的常数。

    8、可存储1000个表的数据。

    9、可通过RS232串行通讯口接口,与电脑连接

    10、设有低频脉冲输出,方便自检和送检

    参考标准:DL/T 826-2002《交流电能表现场测试仪》    DL/T 448-2016《电能计量装置技术管理规程》



    产品特征 Product Characteristics




    1、在电压测试线接入380V时,仪器将声光报警。

    2、摸拟负荷电流线接错在电表零线时,第一重自动保护将不输出电流。当再次把摸拟电流线接错在电表零线时,第二重保险管烧断,起绝对保护。更换保险后即可恢复。

    3、脉冲线不小心碰到220V时,将烧断保险,更换保险后即可恢复电表校验;

    4、汉字输入法;



    产品参数 Product Parameters








    测量范围

    准确 度

    电    压

    10-300V

    ±0.1%

    摸拟电流

    5A

    ±20%

    电 流 钳

    100A、500A

    ±0.3%、±0.5%

    电流端子

    0.05 – 10 A

    ±0.1%

    功率

    电 流 钳

    100A、500A

    ±0.3%、± 0.5%

    端子

    10A

    ±0.1%

    相     角

    -180~+180度

    ±0.1度

    频     率

    45~55Hz

    ±0.01Hz

    电能

    100A钳(小钳)

    0.25A-110A

    ±0.3%、±0.5%

    500A钳

    25-1000A

    ±0.5%

    显示范围

    100A电流钳:0.01A—110A

    端子:0.01A-10A

    电能脉冲

    FL=1000 imp/kW·h

    工作电压

    AC 180 – 260 V

    工作温度

    -25°C~45°C

    工作湿度

    <95% 无凝露

    重    量

    < 0.5Kg

    体    积

    190 * 135 * 53mm





    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    电力计量检测    GSDL-100单相电能表现场校验仪
浏览量:1000
收藏

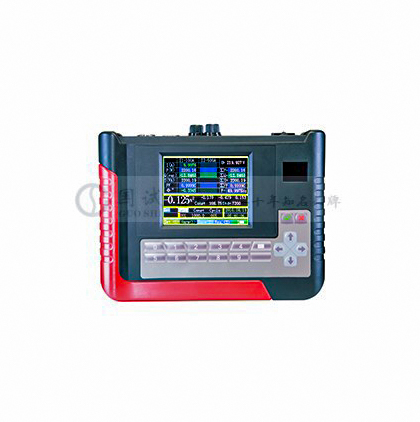

GSDL-100单相电能表现场校验仪

参考标准:DL/T 826-2002,DL/T 448-2016
校验电能误差、测量电压、电流有效值,有功功率、无功功率、视在功率、工频频率、功率因数,相位关系等,尤其适用于各供用电单位检查单相电能表计量的准确度。
