产品概述 Product Overview
GSFRD系列高精度直流标准分压器目前产品电压等级最高1200kV，准确度最高0.02%。在按照JJG 496-2016《国家计量检定规程》研究设计后，使GSFRD系列高精度直流标准分压器体积更轻，稳定性更好，再经过我公司层层严格的筛选和30多种检测手段，生产周期前后历时1个月左右，保证了产品的年稳定性和测量准确度。
参考标准：DL/T 846.1-2016《高电压分压器测量系统通用技术条件》
DL /T596-1996《电力设备预防性试验规程》
JJG 496-2016《国家计量检定规程》
产品特点 Product Features
1.采用平衡式等电位屏蔽结构。
2.完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。
3.高精度，高线性度，高稳定度，抗干扰。
4.采用进口填充材料，使结构更小，重量更轻，可靠性更高。
5.体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。
6.内屏蔽抗干扰系统，全方位均压措施，单节或分节结构。
7.分压比比例可定做，便于校验。
8.可选择增加峰值功能。
9.可选配智能高压测量表。
产品参数 Product Parameters
1.电压等级：DC:0-1200KV（电压等级可定制）
2.精 度：0.01%/0.02%/0.05%/0.1%/0.2%
3.环境条件：温 度：-25～40℃ 湿 度：<85% 海 拔：小于2000米（高海拔可定做）
4.分压比：10000:1或100000：1（特殊比例可定做）
规格
GSFRA
-30
GSFRA -50
GSFRA -100
GSFRA -200
GSFRA -300
GSFRA-
400
GSFRA -500
GSFRA -800
GSFRA -1000
GSFRA -1200
额定电压（kV）
30
50
100
200
300
400
500
800
1000
1200
高压电容量（pF）
50/100
20/50
分压比
10000:1或100000:1
100000:1
准确度（%）
0.01%/0.02%/0.05%/0.1%/0.2%
年稳定度
≤0.02%
测量电压
种类
DC
环境温度
25℃±10℃
相对湿度
≤85%RH无凝露
绝缘方式
壳牌绝缘油
高度（米）
0.4
0.6
1.35
1.7
2.3
3.2
4.5
6
8
10
长×宽（米）
0.3
0.5
0.62
0.8
1.2
1.5
1.8
2.5
3
3.5
重量（kg）
25
35
88
165
235
275
335
450
550
650
输出阻抗（kW）
0.6/6
1/10
2/20
4/40
6/60
8
10
16
20
24
额定输出电压（V）
0.3/3
0.5/5
1/10
2/20
3/30
4
5
8
10
12
配置清单 Configure The Manifest
序号
型号
数量
1
分压器主机
1台
2
数显表头
1台
3
带屏蔽高频电缆测试线
根
4
接地线
1根
5
说明书
1份
6
检验报告
1份
7
合格证
1份
8
保修卡
1份
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
图文介绍 Graphic Introduction

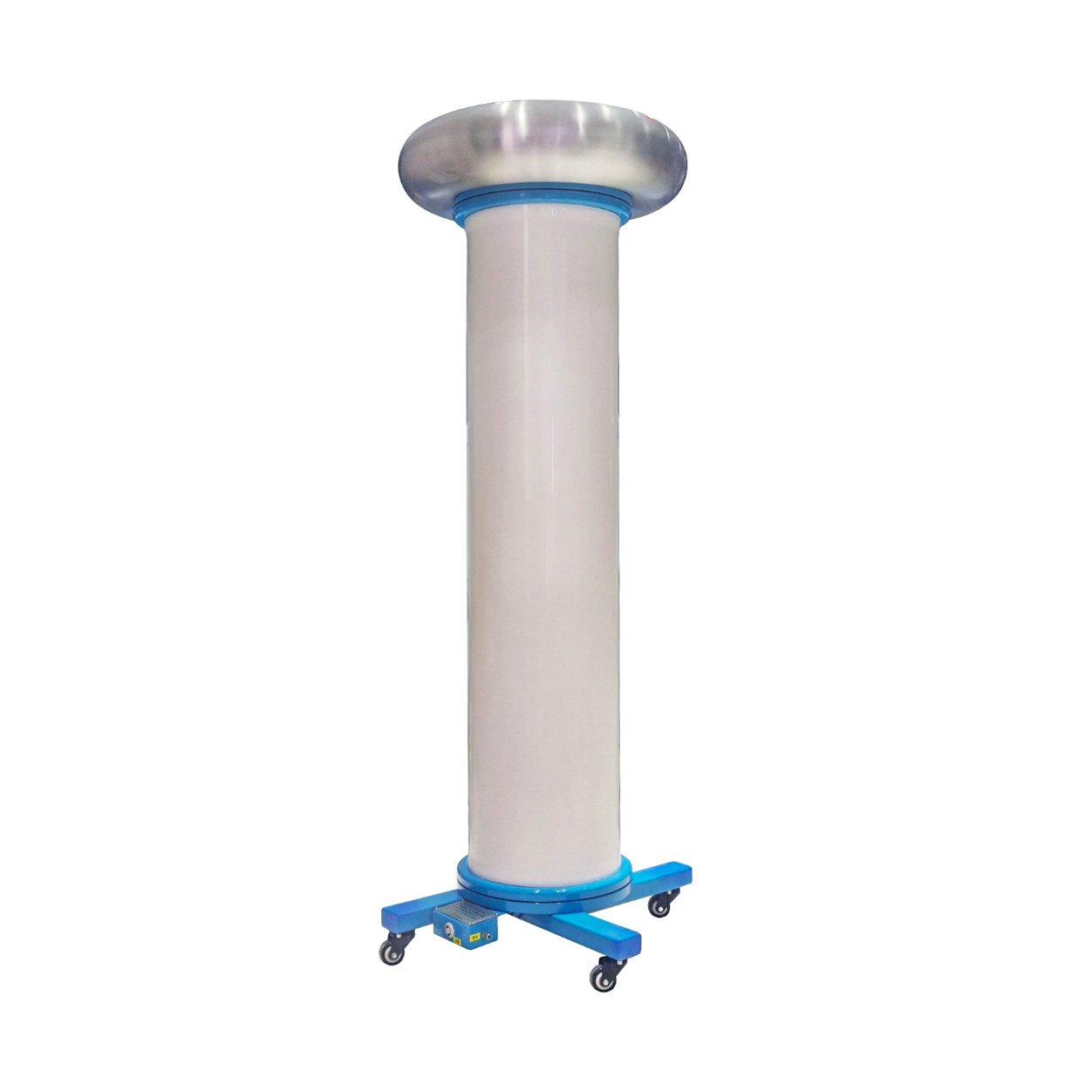

GSFRD系列 高精度直流标准分压器
