产品概述 Product Overview

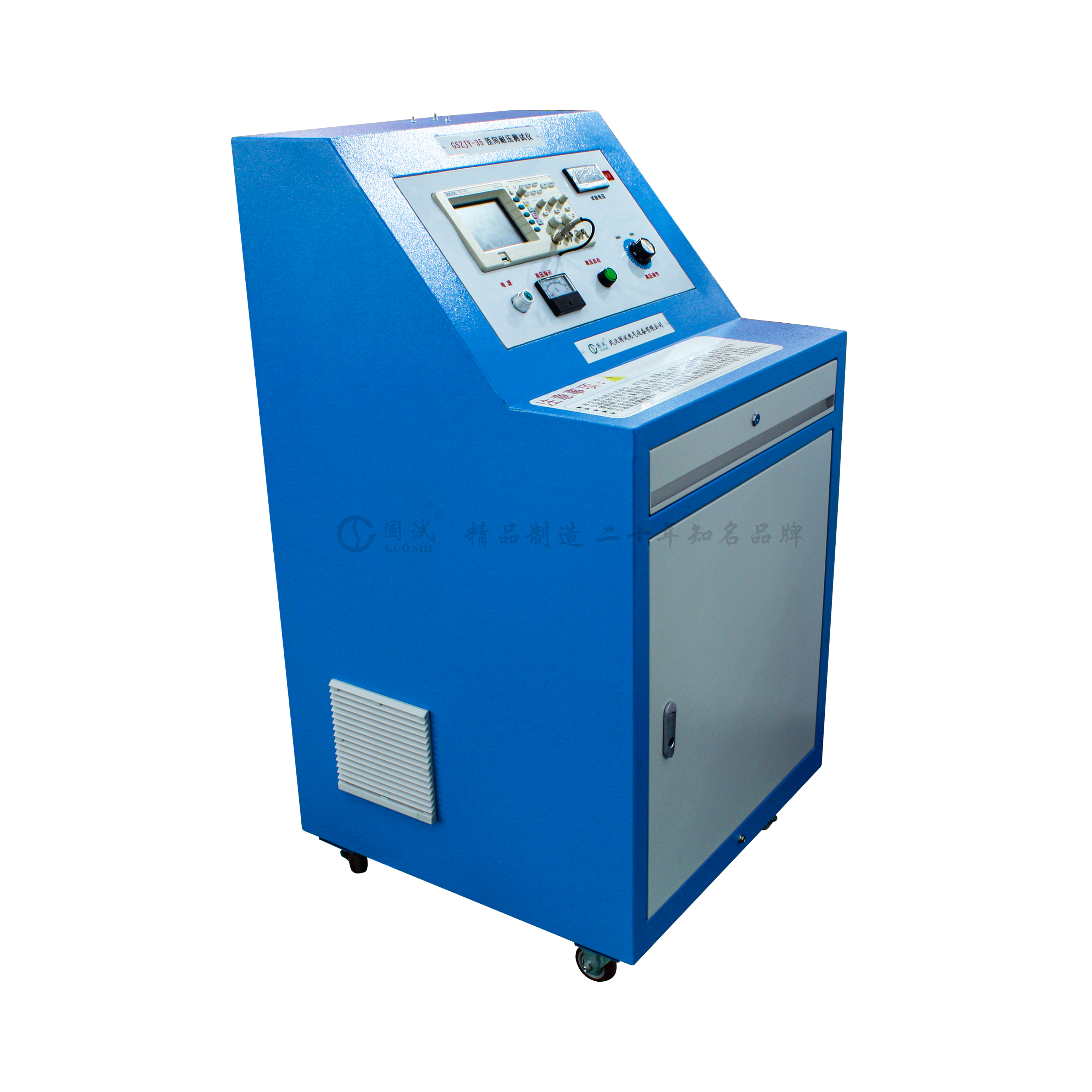

GSZJY-35绕组匝间耐压测试仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

GSZJY-35绕组匝间耐压测试仪整机电子线路集成化、峰值电压数字显示，配有专业厂家生产的数字存储示波器来代替自制的简易示波器,以提高仪器的可靠性。其适用于额定电压15000V及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测，是提高绝缘测试水平和可靠性的必不可少的手段。

参考标准：  GB/T 22715-2016《旋转交流电机定子成型线圈耐冲击电压水平》

产品特点 Product Features

1. 采用与高压回路隔离的高频电流传感器，直接显示流过闸流管电流和绕组波形，防止因闸流管过载而引起损坏，同时减小了对示波器的干扰；
2. 闸流管采用共阴极接地，大大降低了高压辅助电源回路电压，提高了仪器的可靠性；
3. 仪器内有高压保护回路，适合于测试高压单线圈。当被测线圈发生匝间故障（特别是匝间短路）时，不会损坏仪器；
4. 仪器内置高质量、彩色数字存储示波器；
5. 高压回路设有启动按钮和脚踏开关双重保险电路，操作更安全可靠；显示部分为斜面设计，观察方便直观；
6. 仪器体积小、重量轻、底部装有方向轮，移动方便，适合于生产现场测试；
7. 输出高压引线用耐冲击50kV的硅橡胶线，夹具用大尺寸、弹性足的夹子，使电机与夹具的接触更良。

产品参数 Product Parameters

1. 输入电压： 220V±5%；频率 50Hz/60Hz ±2%；
2. 脉冲峰值电压：2.0～35kV 范围内连续可调；
3. 峰值电压表显示：0～35kV；
4. 峰值电压表误差：±5%；
5. 触发次数：6.25 次/秒--50 次/秒；
6. 波前时间：0.1 - 0.5 µs (标准规定) ；
7. 容差：(+0.3)/(-0.1) µs ；
8. 脉冲电容：0.03μF -0.05μF± 10%；
9. 最大输出能量：60J；
10. 功 耗： 1000VA；
11. 绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ；
12. 介电强度：电源输入端对机架能承受 1500V/50HZImin 耐压试验无飞狐、无击穿现象；
13. 波形显示：仪器内置美国进口泰克数字存储示波器，操作简单，人性化，可保存波形并通电脑打印波形；
14. 测控软件：仪器可配电脑及测控软件，可对测试波形进行分析，判别线圈是否有故障或者击穿，同时可以制成报表格式，数据进行保存或打印。
15. 环境温度：0～40 度；
16. 相对湿度：40 度时≤80%；
17. 波形容差：±3%
18. 外形尺寸：700×1200×800；(底部装有万向轮,移动方便)
19. 重量：100kg；
20. 式样：柜式；
21. 适用范围：额定电压 15000V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。

配置清单 Configure The Manifest

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
