产品概述 Product Overview

变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

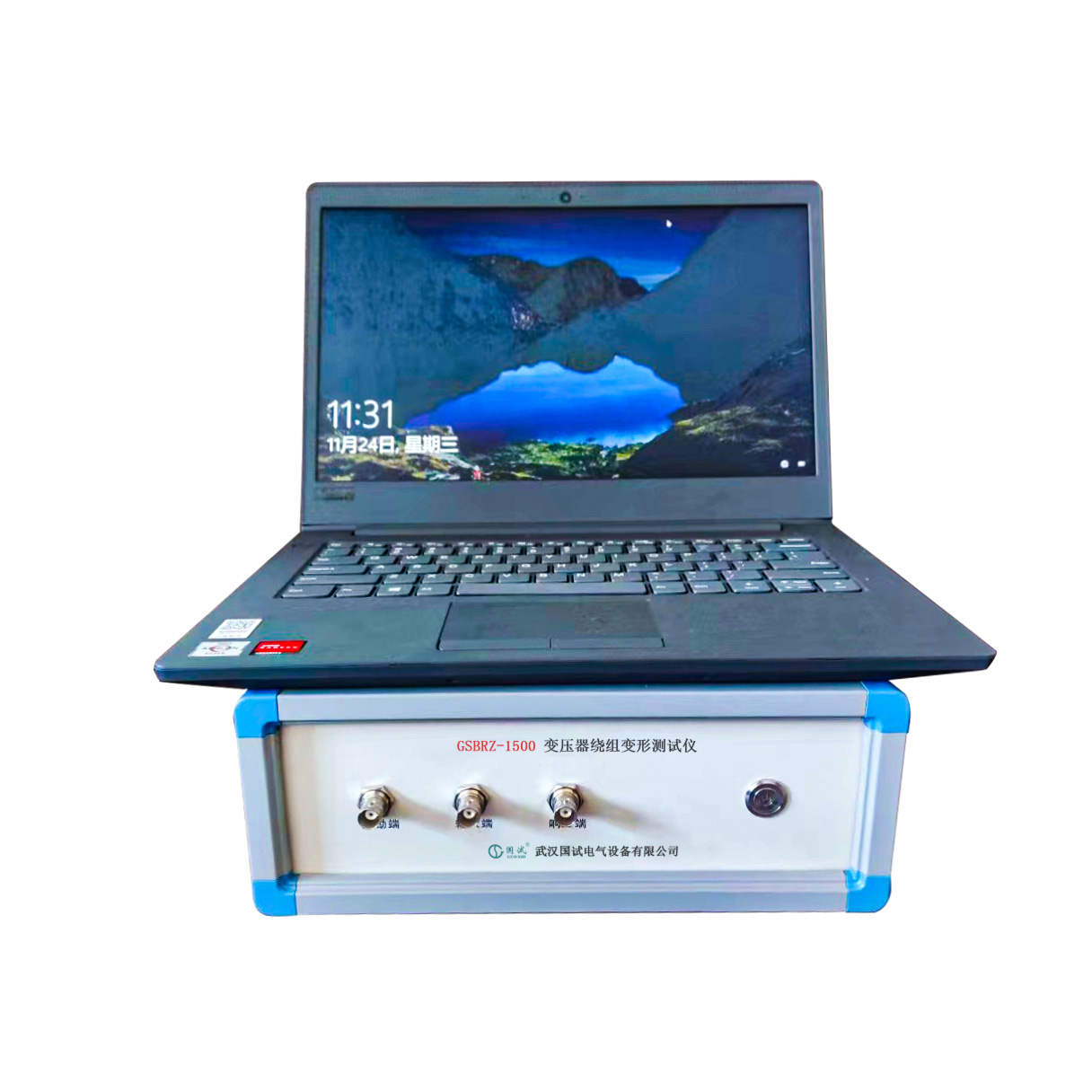

变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

参考标准：DL/T911－2016《电力变压器绕组变形的频率响应分析法》

产品特点 Product Features

1. 采集控制采用高速、高集成化微处理器。
2. 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分由无线蓝牙接口与平板电脑连接，无需接线，使用方便，也可使用USB接口与平板电脑或者笔记本电脑连接。
3. .在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。。
4. 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
5. 高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
6. 信号输出幅度软件调节，最大幅度峰值±10V。
7. 计算机将检测结果生成电子文档(Word)。
8. 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
9. 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
10. 检测数据自动分析系统

横向比较A、B 、C三相之间进行绕组相似性比较

其分析结果为:

①一致性很好

②一致性较好

③一致性较差

④一致性很差,

纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较

其分析结果为:

①正常绕组

②轻度变形

③中度变形

④严重变形

11. 可自动生成Word电子文档，供保存和打印。
12. 该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

产品参数 Product Parameters

一、扫描方式

1．线性扫描分布

扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz

2．分段扫频测量分布

扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；

    (0.5kHz)-(10kHz)

    (10kHz)-(100kHz)

    (100kHz)-(500kHz)

    (500kHz)-(1000kHz)

二、其他技术参数

1、幅度测量范围:   (-120dB)至(+20dB)

2、幅度测量精度:   0.1dB（-80dB至+20dB）

3、扫描频率精度:   ≤0.005%（1KHz-1000KHz）

4、信号输入阻抗：1MΩ

5、信号输出阻抗：50Ω

6、信号输出幅值：±20V

7、同相测试重复率：99.9%
