    产品简介 Product Introduction




    电力系统为了减小无功损耗,通常采用并联补偿电容器组的方法来提高功率因数。在实际应用中,电容器补偿装置事故率比较高,这是由电容器补偿装置工作状态的特点决定的。所以定期对补偿电容器进行检测,早期发现电容器缺陷,避免故障扩大,是十分重要的。而在现场电容器都是成组并联的,所以用一般电容表需将引线拆除后才能测量,工作量大,而且容易造成接线错误、损坏电容器。

    我公司研制的电容电感测试仪采用高精度、大开口钳形电流互感器进行电流测量,使用工频电源输出,测试精度高、数据稳定,具有极强的抗干扰能力,能在强磁场环境中进行测试而精度不受影响,是一款高性能、专用补偿电容器测试仪。仪器具有单相电容器测试功能,简单方便。同时仪器还可测试各种电抗器、电阻器,并且仪器还可以单独进行电流测试。

    参考标准:DL/T 846.12-2016《高电压测试设备通用技术条件 第12 部分:电力电容测试仪》



    产品特征 Product Characteristics




    1、 单相测试功能:

    仪器可对单相电容器、电抗器、电阻器进行测量,同时单相测量时还可选择自动测试,由仪器自动判断试品类型。

    2、 电容容量测量:

    准确设置电容试品的额定频率和额定电压,仪器可自动计算电容器的补偿容量,减少现场人员计算量。

    3、 试品电抗测量:

    仪器可根据测量结果自动计算试品的容抗、感抗、阻抗,方便现场进一步对数据进行分析。

    4、 电流测试功能:

    使用仪器钳形电流互感器可单独用于电流检测,可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率,从而对电流信号进行简单的电能质量分析。

    5、 仪器采用大屏幕液晶显示,使用中文菜单,中文提示,操作简单。

    6、 不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据200条,并且本机存储可转存至优盘;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。

    7、 热敏打印机打印功能,快速、无声。

    8、 人机交互界面更加友好:屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等,对未连接的设备进行操作时,显示相应的未连接提示信息。

    9、 体积小、重量轻,方便携带使用。



    产品参数 Product Parameters




    1、电容测量范围及精度

    电容测量范围:  1μF~2000μF

    电容测量精度:  ±(读数×1% +0.005μF)

    最小分辨率:     0.001μF(四位有效数字)

    2、 电感、电阻测量范围及精度

    电感测量范围:  1mH~10H

    电阻测量范围:  100mΩ~10kΩ

    测量精度:         ±读数×2%

    3、电流测量范围及精度

    电流测量范围:  AC 20mA~20A,30~150Hz

    电流测量精度:  ±读数×1%

    4、电压测量范围:       AC 0V~30V

    5、使用条件及外形

    工作电源:      AC100~240VAC,50Hz/60Hz

    外形尺寸:      320mm(长)×270mm(宽)×145mm(高)

    仪器重量:      4.5kg(不含线缆)

    使用温度:      -10℃~50℃

    相对湿度:      ≤90%,不结露



    配置清单 Configure The Manifest




    1. 测试仪主机                                    1台
    2. 电压测试线(黄、黑)                   各 1条
    3. 电流钳                                           1把
    4. 端子转接线(黄、黑)                    各 1条
    5. 接地线                                            1条
    6. 三芯电源线                                     1条
    7. 说明书                                            1本
    8. 测试报告                                         1份
    9. 合格证、保修卡                               1张
    10.装箱单                                           1份



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    专利产品    GSDRL-III电容电感测试仪
浏览量:1000
收藏

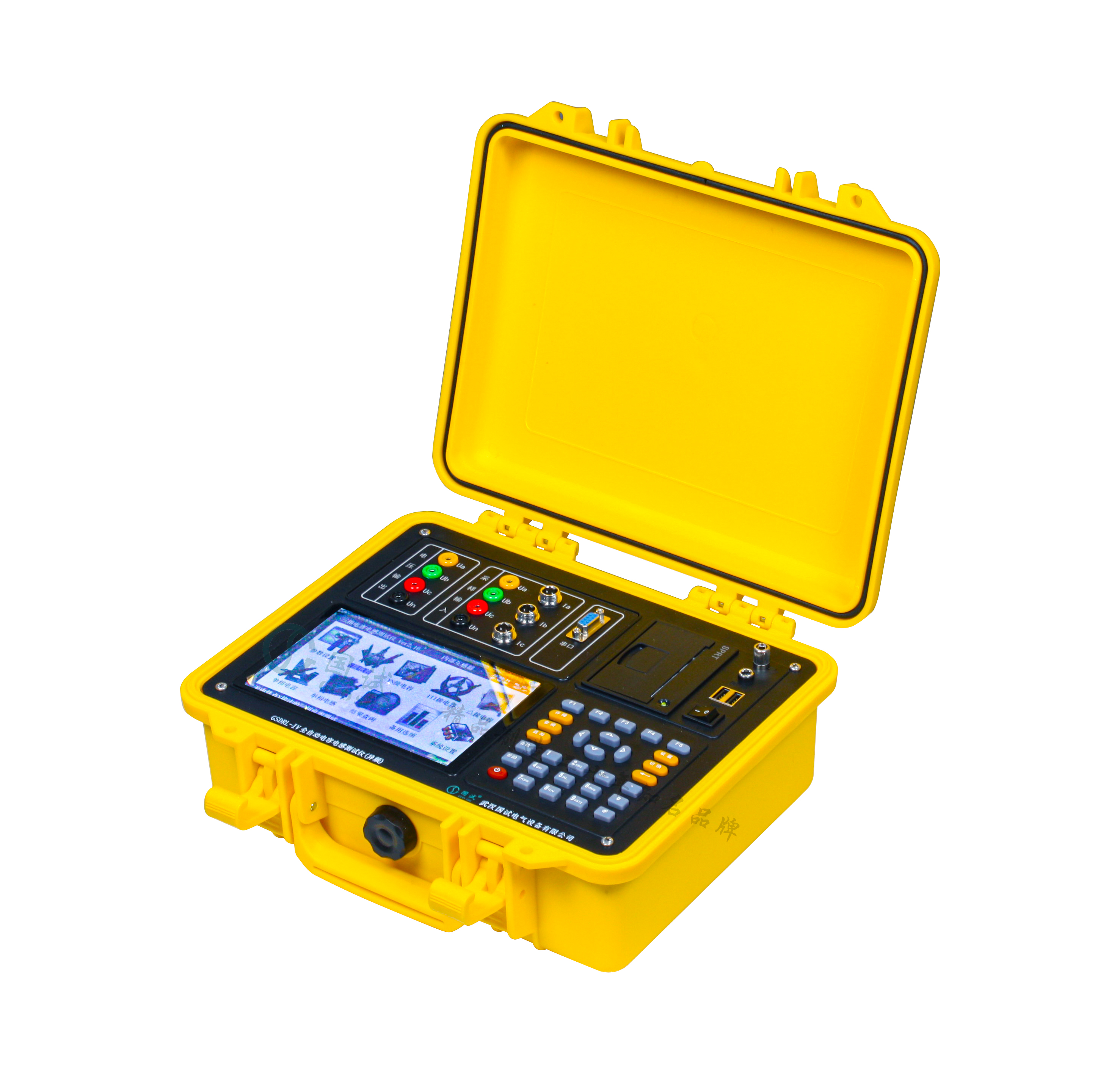

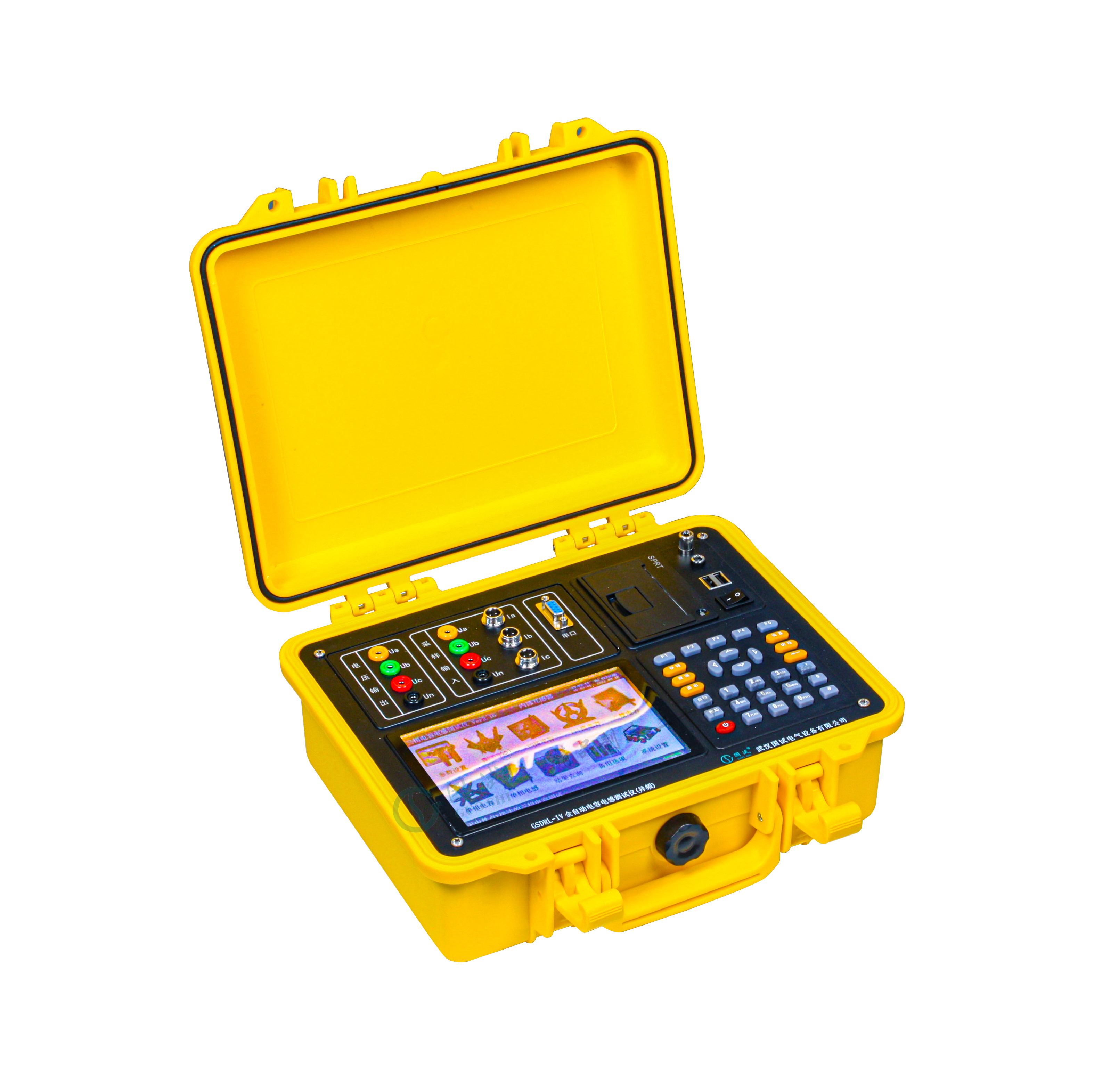

GSDRL-III电容电感测试仪
