    产品简介 Product Introduction

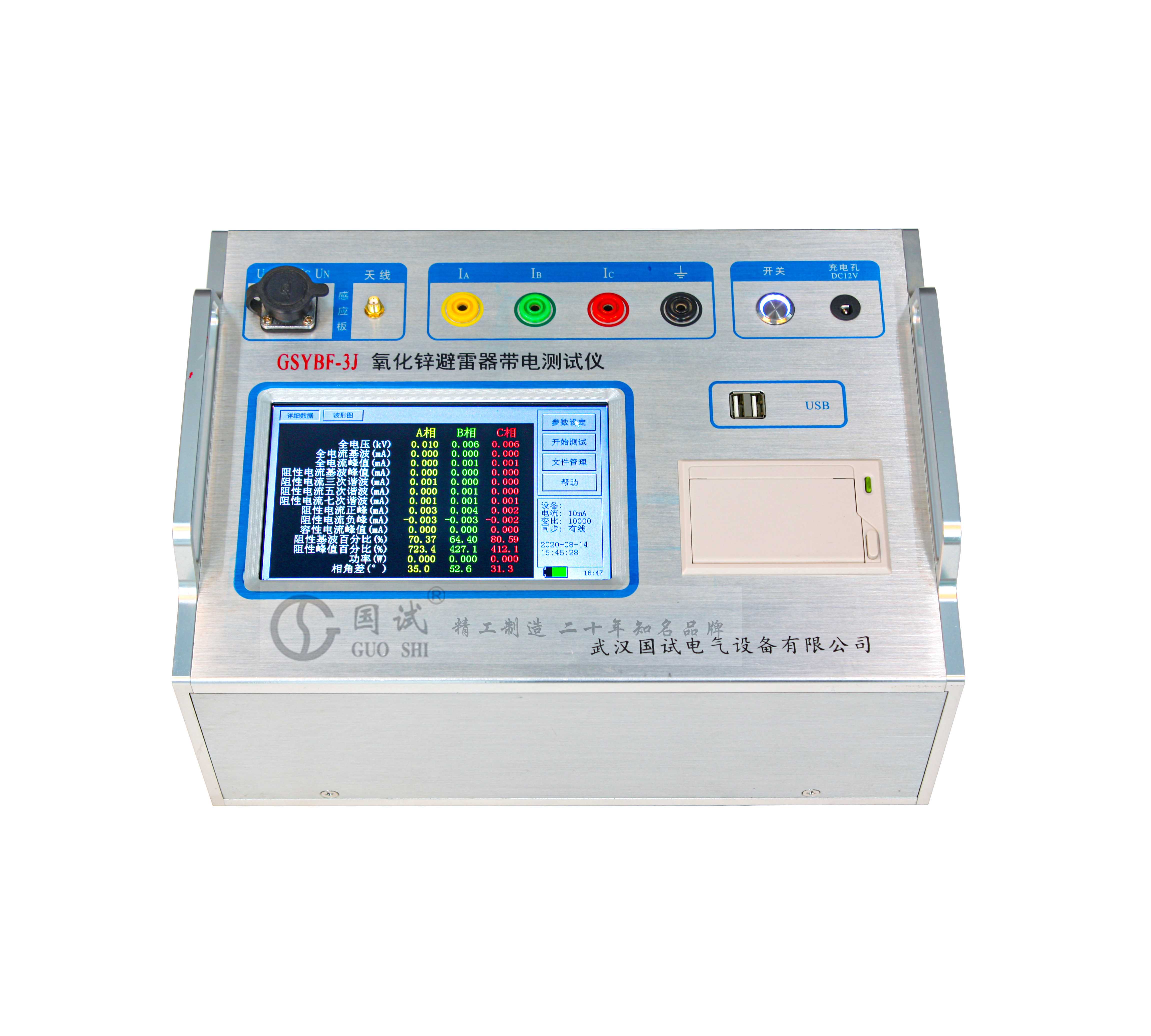

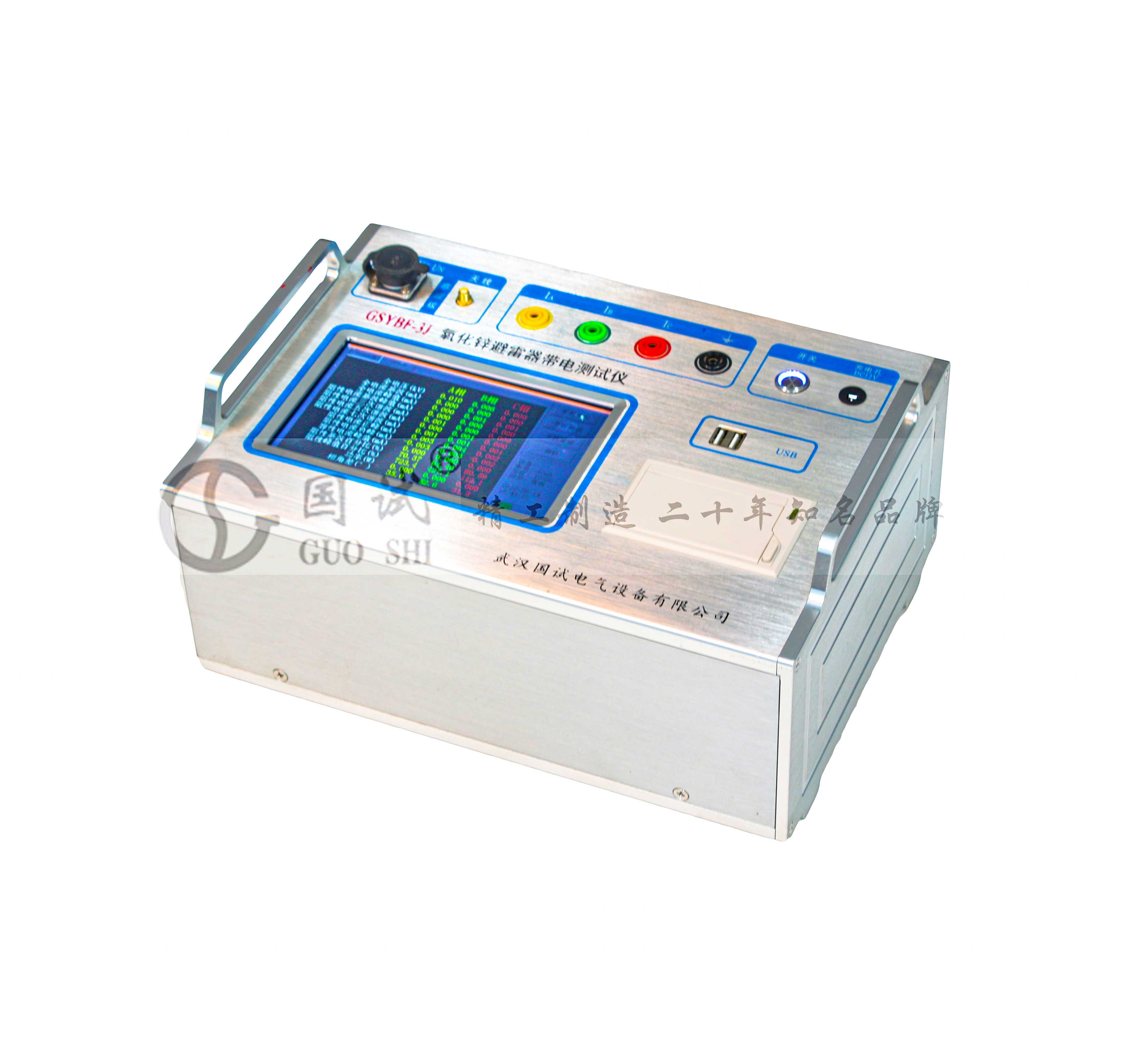

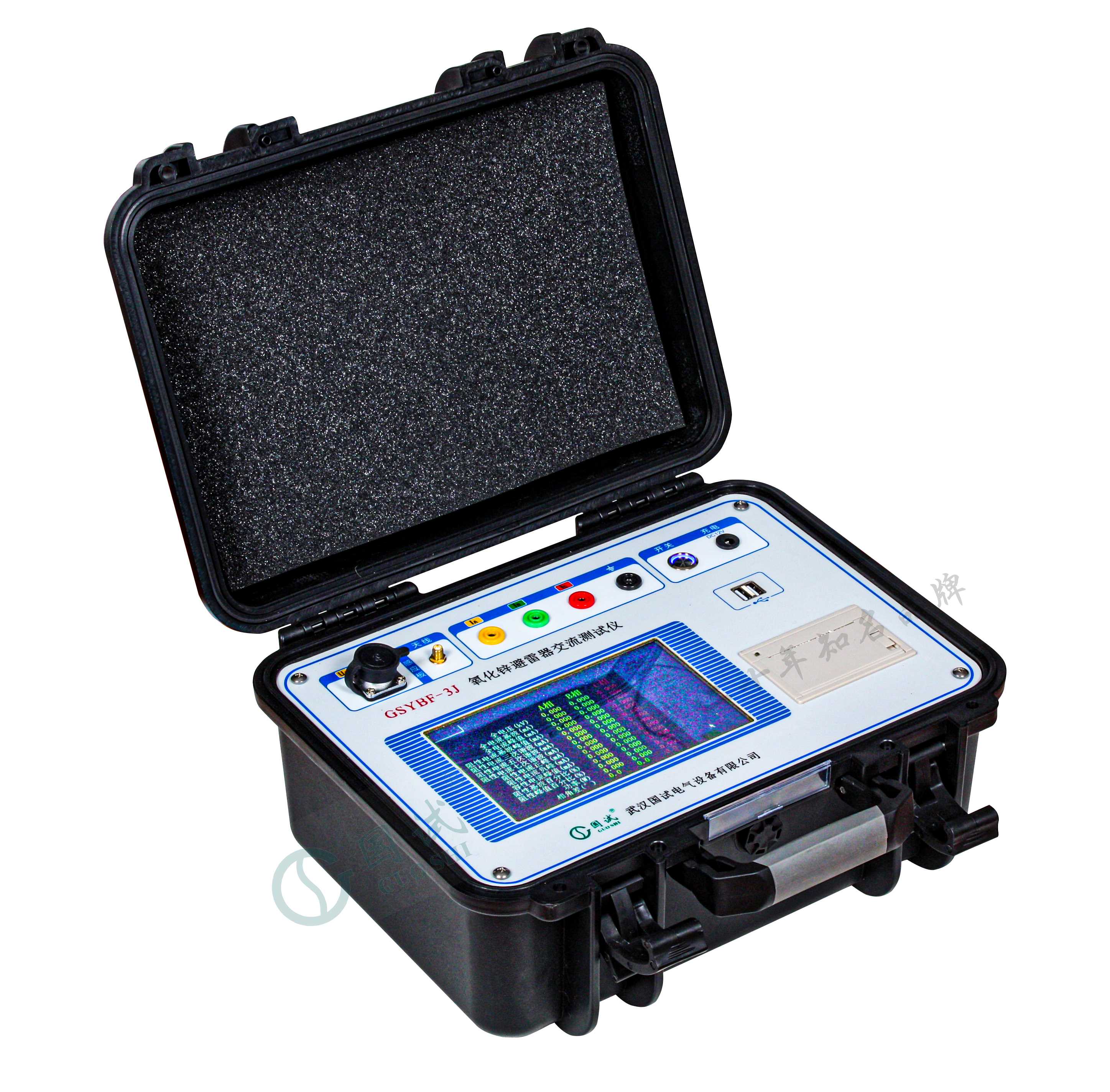

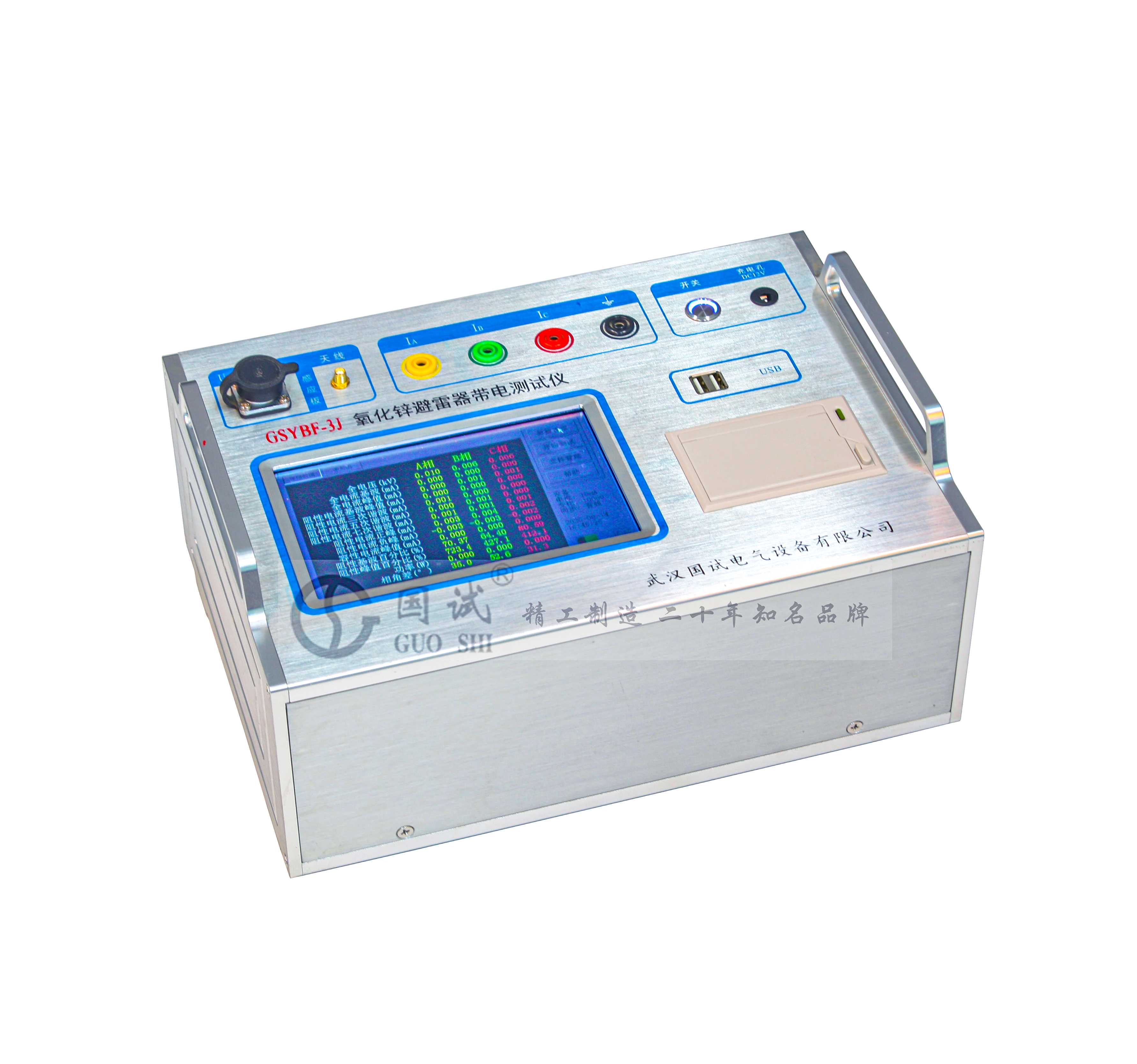

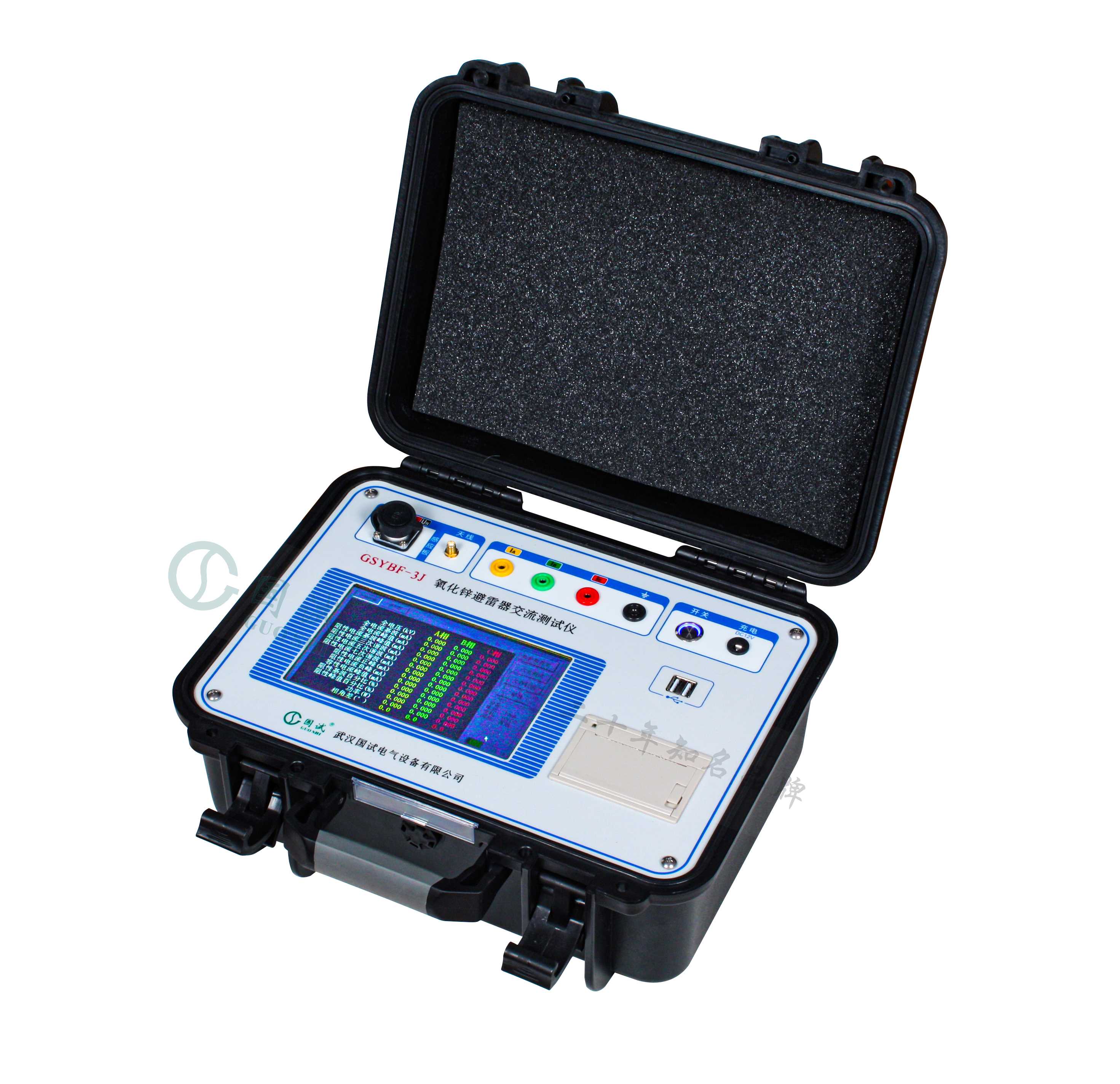

    GSYBY-3J三相氧化锌避雷器交流特性测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

     仪器操作简单、使用方便,测量全过程由微机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。

    参考标准:DL/T 474.5-2018《现场绝缘试验导则 避雷器试验》



    产品特征 Product Characteristics




    1、仪器标准配置不带高能锂离子电池,可选配内置。

    2、5.7寸320×240液晶显示器,高速热敏打印机;图文显示,界面直观,便于现场人员操作和使用。

    3、适用于避雷器带电、停电或试验室等场所使用。

    4、三种试验方式。支持有电压基准信号取样方式;也支持无电压方式,通过软件计算找到电压基准;还可以选配感应板方式,通过感应电场强度来找电压基准。

    5、电流、电压传感器完全隔离,安全可靠。分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。

    6、仪器可连续测试,显示电压电流曲线,并可快速打印数据和曲线。

    7、内部配置存储器,可掉电存储200组试验数据。

    8、选配RS232通讯接口,可通过上位机进行试验,导出试验数据。

    9、可进行抗干扰计算,补偿A、C两相电流受B相偏差。

    10、高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。

    11、选配置内带高能锂离子电池,特别适合无电源场合。仪器内部只带弱电,电压不超过12V,充电状态亦可工作。

    12、采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携带。



    产品参数 Product Parameters




    工作电源:AC220V/50Hz;若选配内带高能锂离子电池,内部电池供电,充电时间>3小时,连续工作时间>8小时。

    测量范围:

    泄漏电流:0-10mA(可扩展);

    电压:30-100V(可扩展);

    电场强度输入范围:30kV/m~300kV/m(选配)。

    测量准确度:

    电流:全电流>100μA,±5%读数±1个字;

    电压:基准电压信号>30V时,±2%读数±1个字;

    测量参数:

    泄漏电流全电流波形、基波有效值、峰值。

    泄漏电流阻性分量基波有效值及3、5、7次有效值。

    泄漏电流阻性分量峰值:正峰值Ir+  负峰值Ir-。

    容性电流基波,全电压、全电流相角差。

    电压有效值,避雷器功耗。

    电压基准信号取样方式:20米(可扩展)

    仪器尺寸: 主机360mm×260mm×140mm

    仪器重量: 主机5.0kg



    配置清单 Configure The Manifest




    1.主机箱:氧化锌主机                     一台

    2.配件箱:

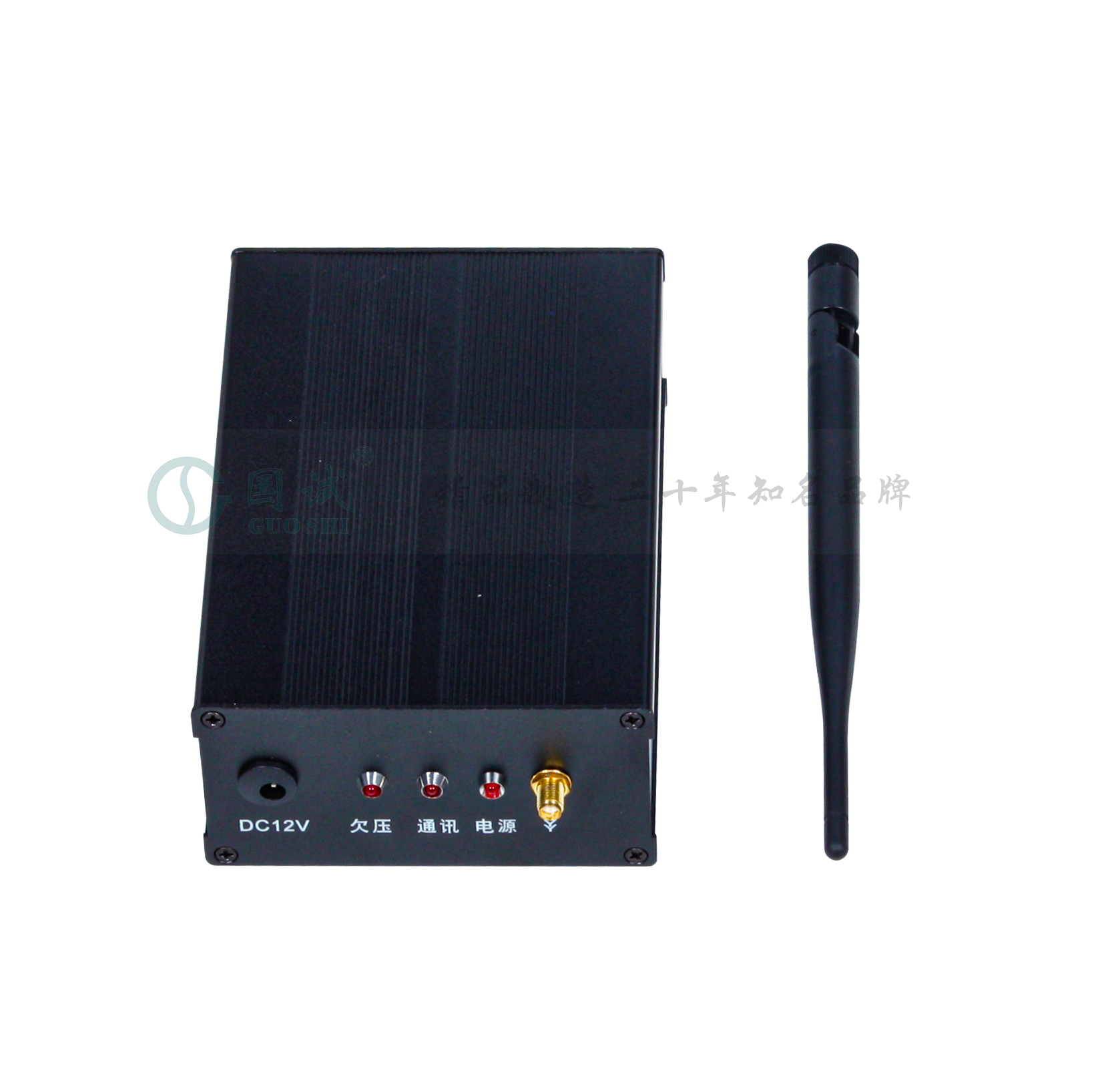

    a.无线发射器                          一台
    b.充电器                                一台(主机和发射器共用)
    c.感应板                                 一块
    d.电压信号线(四根主机)      一套
    e.电压信号线(二根无线用)   一套
    f.电流信号线                            四根
    g.接地线                                  一根
    h.打印纸                                  二卷
    i.保险丝100mA(电压信号用)     五个
    g.U盘                                       一个
    k.鼠标                                       一个
    l.鼠标垫                                     一个
    m.保护器                                   一个
    n.合格证                                    一份
    o.说明书                                     一份





    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。
