产品简介 Product Introduction

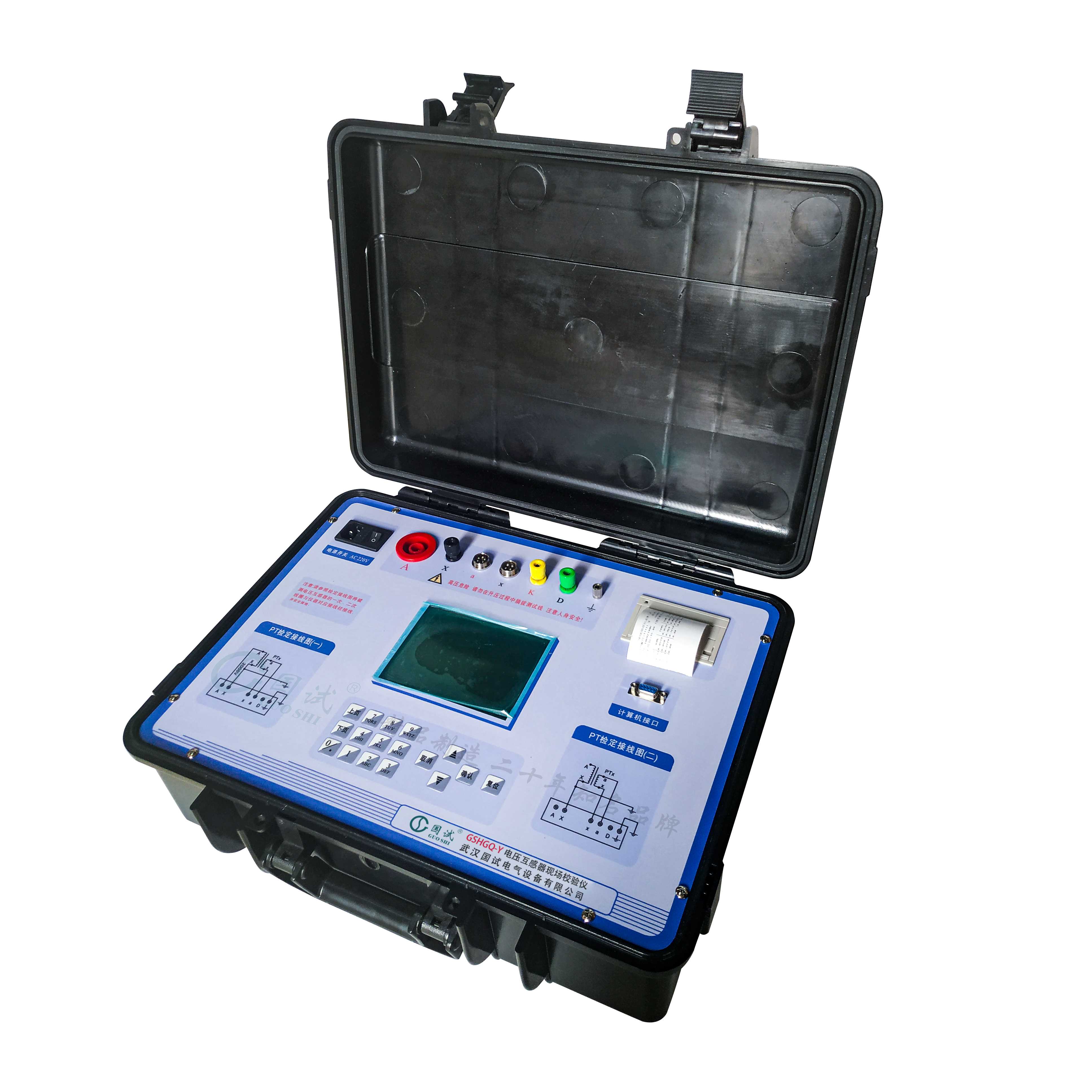

GSPTJ-V电压互感器现场测试仪是我公司为了降低在现场电磁式电压互感器检定工作量大的情况下而设计的现场测试仪器。仪器具有在低电压情况下校验出电压互感器在高电压工作情况下的实际误差。可以覆盖10kV/100V、10kV/√3/100V/√3、35kV/100V、35kV/√3/100V/√3、110kV/√3/100V/√3、220kV/√3/100V/√3变比电力电磁式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了一些新的技术。例如：通有平台技术、电压仿真负荷、内部带有高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。

参考标准：JJG 314-2010《测量用电压互感器》

                DL/T 1258-2024《互感器校验仪通用技术条件》

产品特征 Product Characteristics

1. 该仪器新增双绕组PT互感器测试功能，测试时无需外接负荷箱，采用触摸屏操作。
2. 仪器内部具有多变比的自升压电压互感器标准，准确度等级达到0.05级，可以在1200V和2400V的电压下准确检定电力电压互感器的误差。
3. 仪器在电磁式电压互感器测量时采用仿真负载技术，该技术可以推算出电压互感器在额定负载以及下限负载情况下的负载误差，因此在进行电磁式电压互感器校验时可不使用电压负载箱。
4. 仪器内部互感器校验仪部分的准确度等级为2级。
5. 该仪器具有规程点自动采样的功能，使用户在进行规程测量时十分方便快捷。
6. 该仪器内部具有功率源输出，自动升压，保护性能优越。
7. 该仪器采用了我公司新近开发的通用平台技术，在通用平台中用户可以十分方便地查阅一些有用的资料如：从前的测量数据，各种测量对象的接线图等。直接提供各点的测量值、化整值、误差曲线等。对测量结果自动判断。使仪器的智能化程度有了进一步的提高。

产品参数 Product Parameters

1.环境条件：

温    度：（5~40）°C 相对湿度：<80%（25°C）

海拨高度：<2500m 电源频率：50Hz  ±0.5Hz

2.仪器综合误差：0.05%

3.被测电压互感器准确度等级范围：0.2、0.5、1

4.被测电压互感器类型：电磁式电压互感器

5.内部标准电压互感器部分：

变比范围：10kV/100V、 10kV/√3/100V/√3

                 35kV/100V、 35kV/√3/100V/√3

                                       110kV /√3/100V/√3

准确度等级： 0.02%

工作电压：0V~2400V

输出容量：50VA

6.内部互感器校验仪部分

传统方式测量范围：

同相分量 （%）：0.0001~3.0 分辨率：0.0001

正交分量 （分）：0.001~99.9 分辨率：0.001

低校高方式测量范围：

同相分量 （%）：0.0001~200.0 分辨率：0.0001

正交分量 （分）：0.001~999.9 分辨率：0.001

导纳 （ms）：0.0001~59.9 分辨率：0.0001

基本误差：

同相分量： DX=±（X×2%+Y×2%±2个字）

正交分量： DY=±（X×2%+Y×2%±5个字）

 “X”、“Y”——仪器的显示值

 “5个字”——仪器的量化误差

百分表：1级

工作范围：电压：（5%~149%）U_n  （U_n=100V，150V，100V/√3）

工作负荷：电压：a对x<0.25VA  (100V)
       极性指示：使用低校高方式第一步测量，工作电压2V以上，测试时将被试电压互感器a短接测试仪x，被试电压互感器x短接测试仪a，此时误差为200%，应有极性指示；

7.内部电压负荷箱部分：

容量范围： 0.0VA~500VA

功率因数： 0.1~1.0

准确度等级： 3.0%

工作电压范围： 0.5V~40.0V

8.耐压试验及说明：

端子A、X和接地端子相通。

K、D、a及x端子均与接地端子不通。

9.仪器消耗功率：100VA

10.仪器输出功率：500VA

配置清单 Configure The Manifest

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
