产品概述 Product Overview

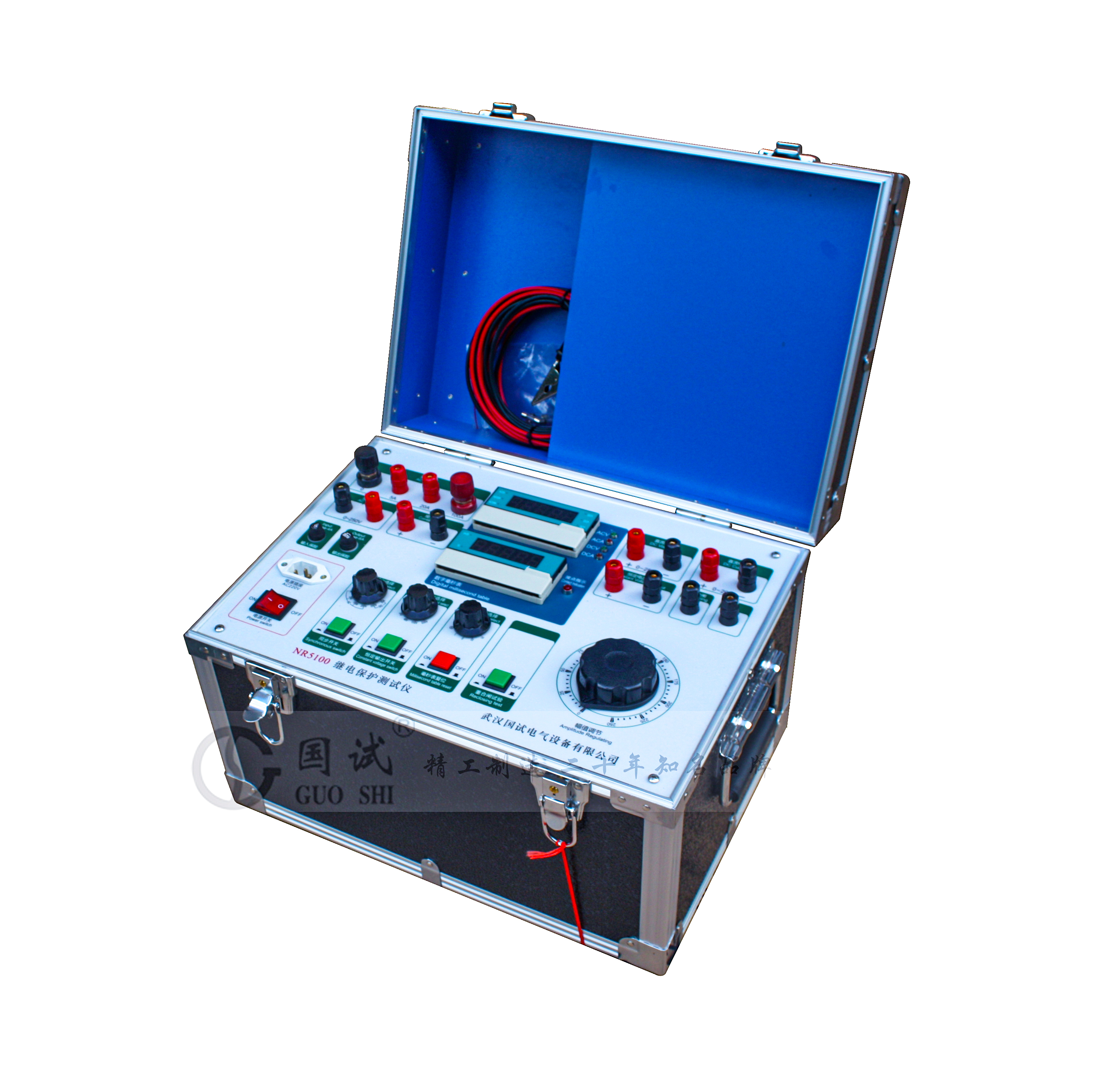

 GSJBY-V单相继电保护测试仪是在原JBY基础上开发成功的新一代校验装置。本仪器内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它试验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然，因而迎得了广大用户的一致好评。

参考标准：GB/T 7261-2016 《继电保护和安全自动装置基本试验方法》
                       DL/T 624-2010 《继电保护微机型试验装置技术条件》

产品特点 Product Features

本仪器可对下述各种继电器或成组保护进行校验：

（1）量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其系数。

（2）时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。

（3）中间继电器：各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。

（4）重合闸继电器：可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。

（5）差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

（6）其它各种非常见继电器。

产品参数 Product Parameters

1、输出特性

交流电流：0～100A/10V可调（可定做150A、200A）

0～20A/25V 可调

0～5A/8V   可调

交流电压：0～250V/4A可调

直流电流：0～20A/25V可调

直流电压：0～250V/4A可调

定值输出直流电压 24V  48V  110V  220V

毫秒表时间：0～99.9999s（可根据用户要求改999.999Ss）

分辨率：0.1ms

2、使用环境

工 作 电 源：  AC220V±5％，50Hz±5％

工 作 温 度：－35℃～50℃

工 作 湿 度：<90%RH，不结露

可对下述各种继电器或成组保护进行校验：电流、电压型继电器，时间继电器，中间继电器，重合闸继电器，差动继电器，其它各种非常见继电器。

配置清单 Configure The Manifest

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
