产品概述 Product Overview
变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。
2005年6月国家电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。
国家标准《GB1094.5－2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调：“观察测量电抗的变化是特别重要的”。
2008年11月1日实施的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。
2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依，有明确的判据可用。
变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
参考标准：
DL/T 911-2016《电力变压器绕组变形的频率响应分析法》
DL/T 1093-2018《电力变压器绕组变形的电抗法检测判断导则》
GB/T 1094.5-2008《电力变压器 第5部分：承受短路的能力》产品特点 Product Features
-
1.采集控制采用高速、高集成化微处理器。
-
2.本仪器自带工控机独立使用，不要笔记本电脑，也可以通过USB接口和笔记本连接使用。
-
3.仪器自动将检测结果自动分析判断和生成电子文档(Word)，供保存和打印。
-
4.该仪器同时满足电力标准DL/T911－2016《电力变压器绕组变形的频率响应分析法》和DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件，
-
5.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
-
6.频响法硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
-
7.频响法具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
-
8.频响法幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
-
9.阻抗法采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。
-
10.阻抗法可同步测量电压、电流、频率，并显示测试实时波形图。
-
11.阻抗法可使用内置220V电源，也可使用外置电源。
产品参数 Product Parameters
1.频响法
扫描方式:线性扫描分布
扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。
扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
其他技术参数:
1.幅度测量范围: (-120dB)至(+20dB)
2.幅度测量精度: 0.1dB
3.扫描频率精度: 0.01%
4.信号输入阻抗：1MΩ
5.信号输出阻抗：50Ω
6.信号输出幅值：±20V
7.同相测试重复率：99.9%
2.阻抗法：
测量精度：电压：0.2% 电流：0.2%
阻抗范围：0～100%
电压测量范围：AC 25V～500V
电流测量范围：AC 0.1A～10A
工作湿度：0～80%
同相测试重复率：99.9%
3.测量仪器尺寸(长宽高)300X340X120(mm)
4.仪器铝合金箱尺寸(长宽高)310X400X330(mm)
5.总体重量:10Kg
参考标准：DL/T 911-2016对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断符合DL/T911 2008《电力变压器绕组变形的频率响应分析法》标准
配置清单 Configure The Manifest
序号 型号 数量 备注 1 仪器主机 1台 DDS最新扫频技术（美国） 2 频响测试电缆 2根 50W/(﹥15m) 3 测试线夹 2个 黄、绿(200A) 4 接地线 4根 5米铜线 5 接地小夹子 2个 黑 6 阻抗测试电缆 4根 10米，带钳子(红绿黄黑) 7 短接线 1根 200A 8 USB通信线 1根 通用USB连线 9 安装软件光盘 1张 VCD格式 10 安装软件U盘 1个 16G 11 保险管 3个 10A 12 电源线 1根 国标 13 鼠标 1个 联想 14 鼠标垫 1个 15 出厂合格证 1份 16 出厂检验报告 1份 17 使用说明书 1本 18 主机箱 1个 铝合金410X360X350(mm) 19 附件箱 1个 铝合金420X300X300(mm) 售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
图文介绍 Graphic Introduction
-

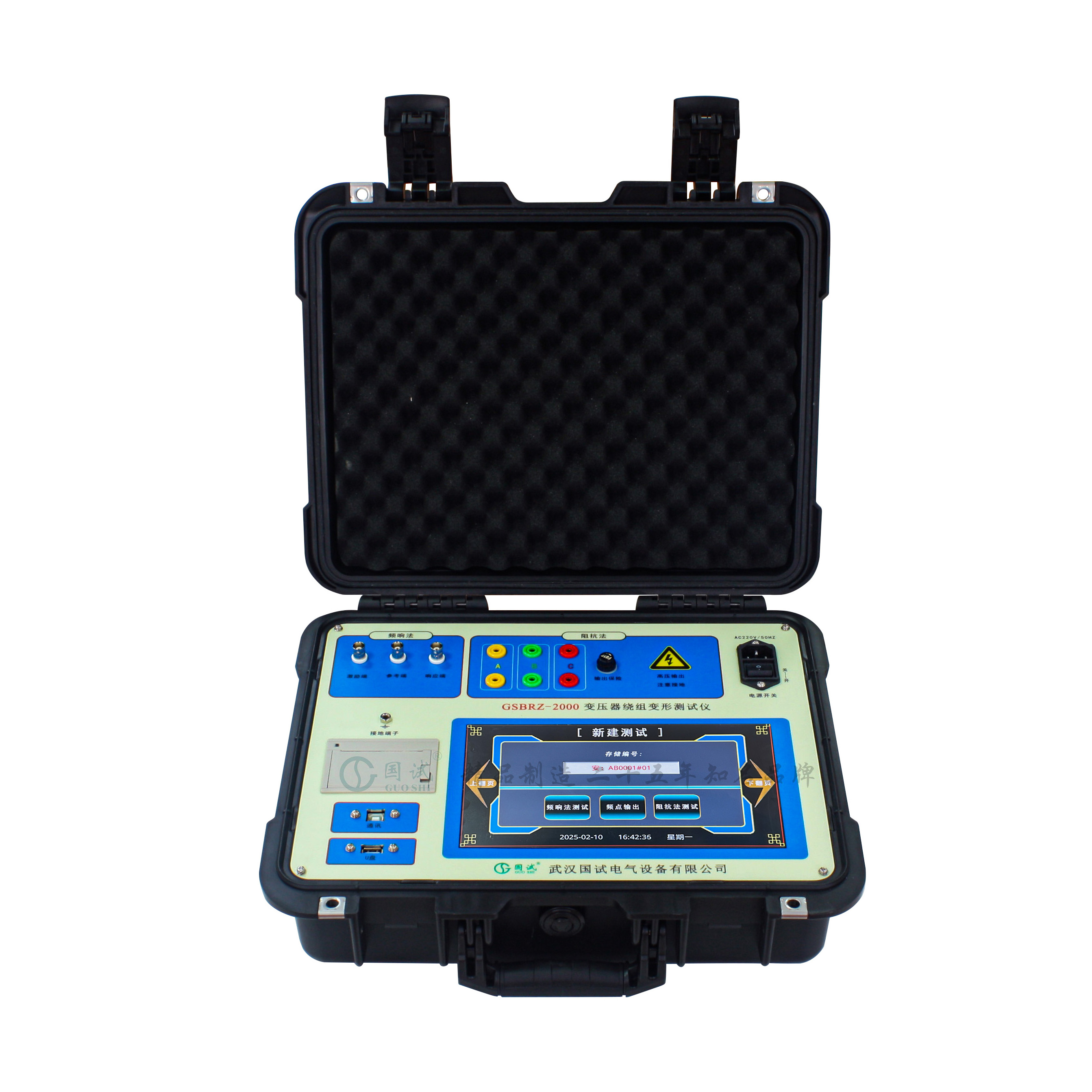

GSBRZ-2000 绕组变形测试仪
