产品概述 Product Overview

---



GSCJB冲击电压试验系统适用于空气间隙、绝缘子串、套管、开关等试品进行标准雷电冲击电压全波、截波试验、陡波冲击电压试验。

全自动控制系统以可编程控制器为核心器件，因而控制器的体积非常小巧，控制器可实现手动控制和自动控制。使用专用软件包可进行计算机控制，从而实现智能化操作。专用软件包可以与测量和波形分析用的峰值电压表、示波器等配合使用，实现冲击电压试验系统计算机测控一体化。

冲击测量系统光纤传输高速采集卡波形分析,工业控制计算机（WIN7 操作系统）,冲击波形参数计算及显示,波形比较功能,波形的放大、缩小及平移,波形的存储及调用波形的成图及报告编写功能。

参考标准：

       GB/T 311.2-2013        《绝缘配合 第2部分：使用导则》

       GB/T 16927.1-2011    《高电压试验技术 第1部分：一般定义及试验要求》

       GB/T 16927.2-2013    《高电压试验技术 第2部分：测量系统》

       GB/T 16896.1-2005    《高电压冲击测量仪器和软件 第1部分：对仪器的要求》

       DL/T 992-2006           《冲击电压测量实施细则》

       DL/T 848.5-2019        《高压试验装置通用技术条件 第5部分：冲击电压发生器》

       DL/T 846.1-2016        《高电压测试设备通用技术条件 第 1部分：高电压分压器测量系统》

       DL/T 846.2-2004        《高电压测试设备通用技术条件 第2部分:冲击电压测量系统》



产品特点 Product Features

---

1.

一、产品特点

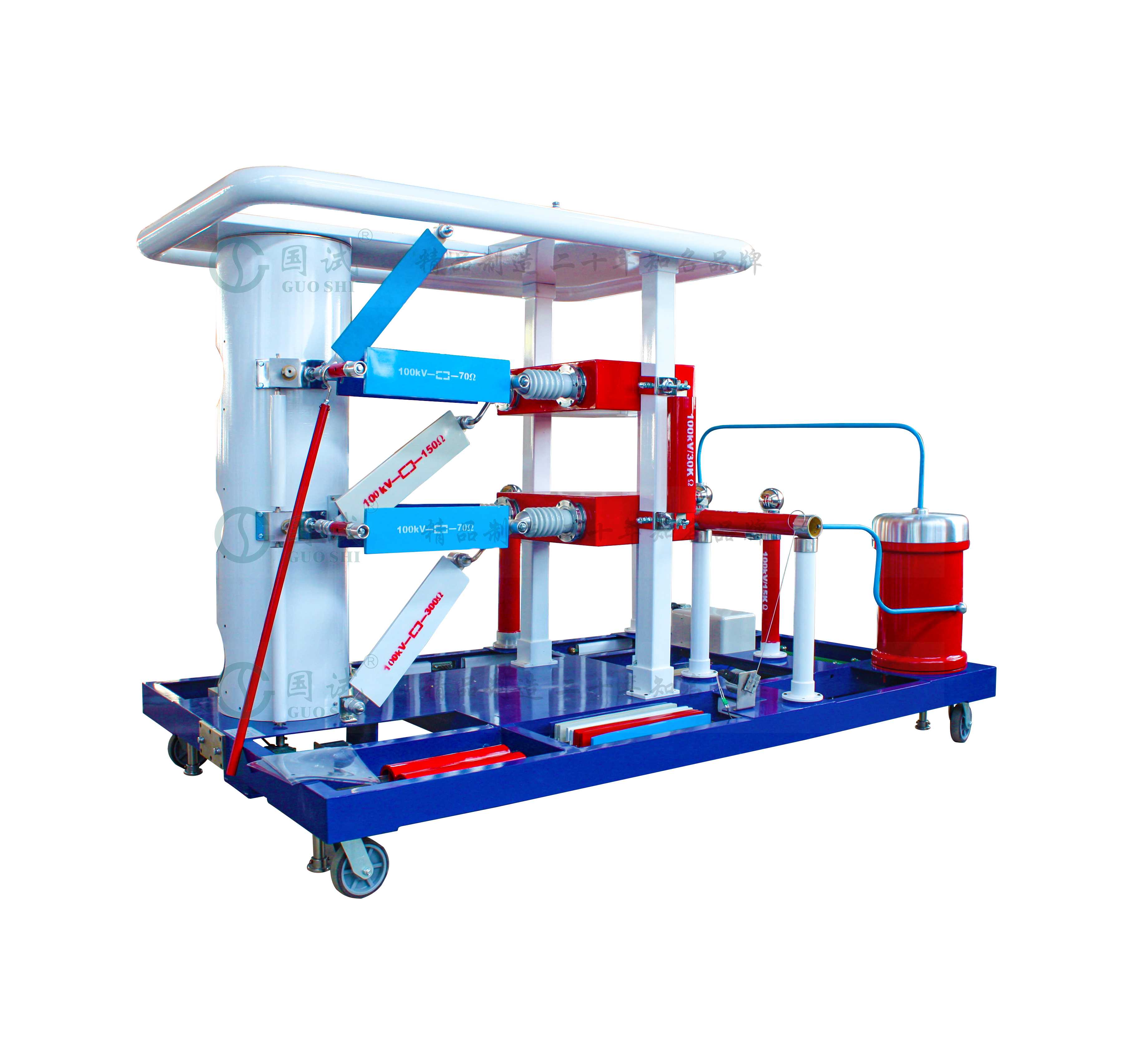

1、冲击电压发生器采用瑞士HAEFELY公司SGS系列的主回路设计，从而实现了整体超小型。

2、采用每分钟一转的低速齿轮齿条传动机构调整各级球隙，不仅无噪声、磨损小，而且定位快速、准确。

3、采用弹簧压接、方便拔插的调波电阻固定机构，保证了接触的可靠性，使输出波形光滑无毛刺。

4、配合控制系统的脉冲放大器可使同步球隙具有20%以上的触发范围，保证触发的可靠性，全自动控制方便可靠。

5、同步球隙的触发无极性效应，无须双边触发。

6、主电容器采用高密度固体电容器，直流工作电压为±100kV，电容器固有电感小于0.2μH，重量轻，体积小。

7、电容器在正常工作状态和工作环境下凹凸变形小于1mm。

8、电容器为固体绝缘介质和外壳干式全绝缘封装，不存在漏油、变形等问题。

9、波头、波尾电阻具有足够的热容量，可保证发生器长时间连续运行。

10、充电电阻具有足够的热容量，可保证发生器长时间连续运行。

11、波头、波尾电阻采用板形结构，使用康铜丝无感绕制而成，外部采用绝缘树脂真空浇铸，接头为弹簧压接式，易于安装。

12、波头、波尾电阻的连接头采用3mm不锈钢线切割制造。

13、控制、保护系统

14、采用全自动控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。与设备主体的连接采用两芯光缆。



二、功能



1、采用PLC技术，使用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的安全性。

2、控制功能具有手动、全自动和程序控制功能，各层次功能相对独立，确保系统的可靠性。

3、采用可控硅调压方式，具有充电电压反馈测量系统。

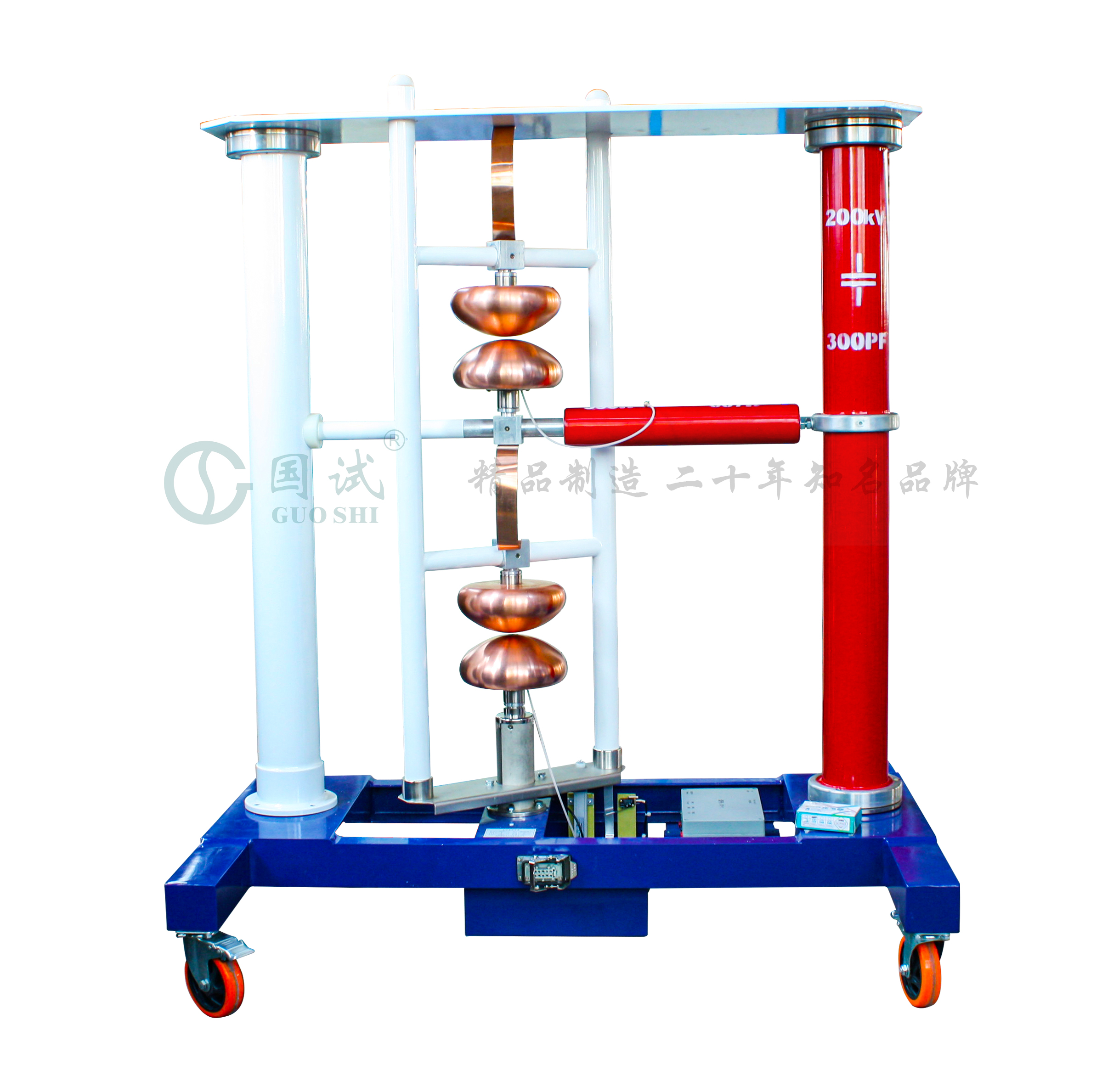

4、点火球隙及截波球隙距离可手动及全自动调整，并在液晶面板上显示。

5、具有可调时延的截波触发脉冲，并具有发生器点火触发的反馈系统。

6、采用函数控制恒流充电方式，充电电压的稳定度可达到0.5%。

7、液晶面板可指示冲击发生器的充电电压及充电过程，精度为1%。

8、可由液晶面板直接输入充电电压和充电时间。

9、具有充电异常保护功能，可全自动或手动发出触发点火脉冲

10、冲击发生器工作状态的指示，如自燃、未触发、充电异常、充电稳定等。

11、设备主体及充电部分接地和接地解除控制。

12、可自动或手动控制充电电压的充电过程

13、可自动或手动响警铃报警

14、具有过电流和过电压自动保护

15、隔离滤波屏蔽设计

16、接地操作与充电控制具有连锁保护，确保操作安全正常。





产品参数 Product Parameters

---



1.标称雷电波冲击电压：300kV

2.标称容量(能量)：7.5kJ

3.级电容：0.5μF,100kV干式全绝缘封装

  级电压：100kV

  级数/级容量：3/2.5kJ

4.输出波形： 1.2μs/50μs标准雷电冲击电压全波

5.同步范围：大于20%

6.使用持续时间：

小于80%额定工作电压时可连续工作

大于80%额定工作电压时可间断工作

7.幅值调节误压差小于1%，最低输出电不大于10%设备标称电压。

8.同步误动率：小于1%

9.使用条件

海拔高度不超过1500m

环境温度：-15~+50℃

空气相对湿度：≤90%

无导电尘埃

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<5%

安装使用地点：户内使用，可移动

必须设有一个可靠接地点，接地电阻≤0.5Ω



配置清单   Configure The Manifest

---





序号	名称	型号	数量
1	主电容	MWF100kV-0.5μF	3台
2	充电变压器	YD-3kVA/50kV	1台
3	倍压电容	MWF-50/0.08	1台
4	底盘绝缘支撑件等		1套
5	波头电阻		6根
6	波尾电阻		6根
7	充电电阻		2根

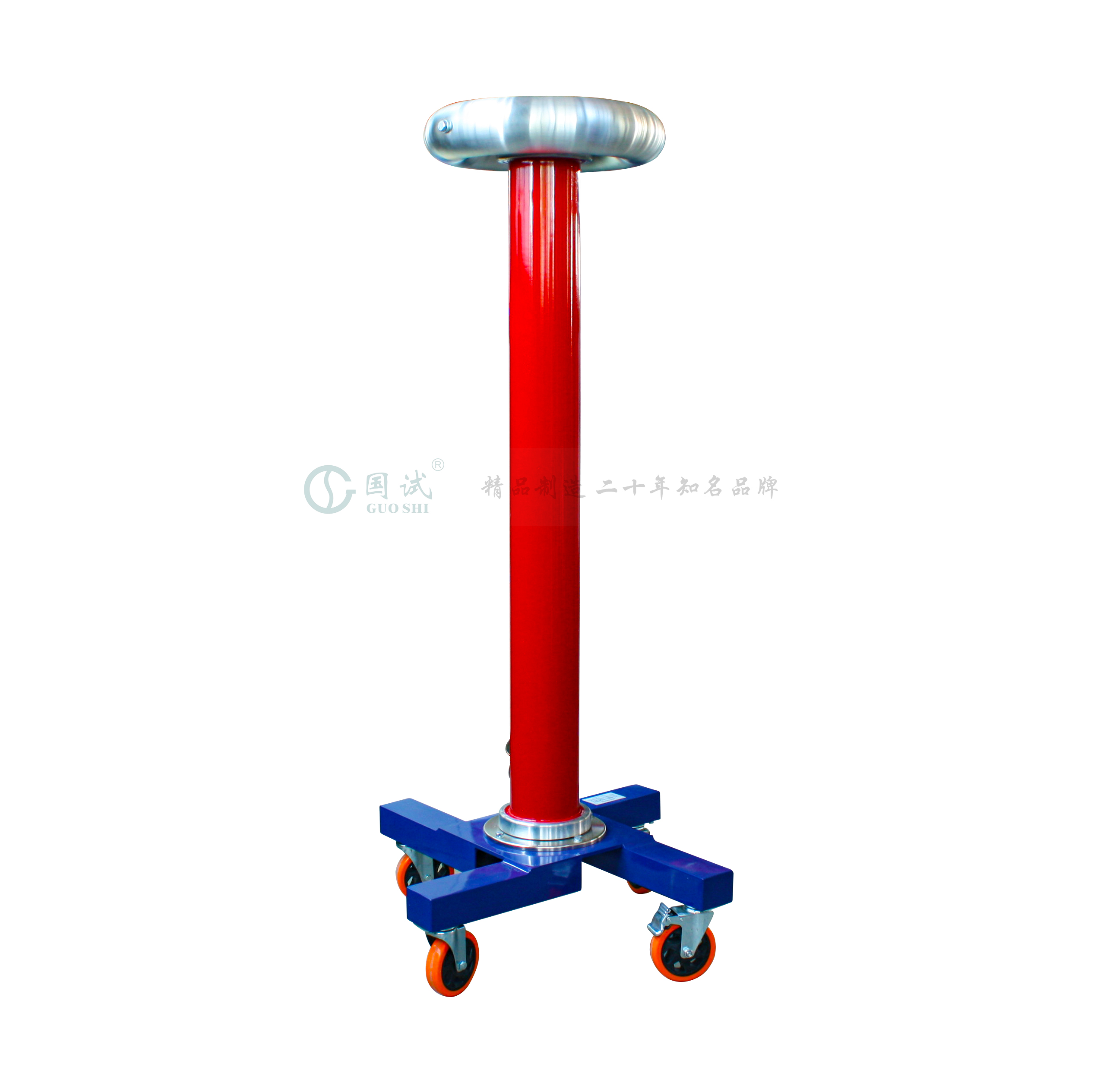

8	弱阻尼电容分压器	RZF-200/800	1套
9	本体底座		1套

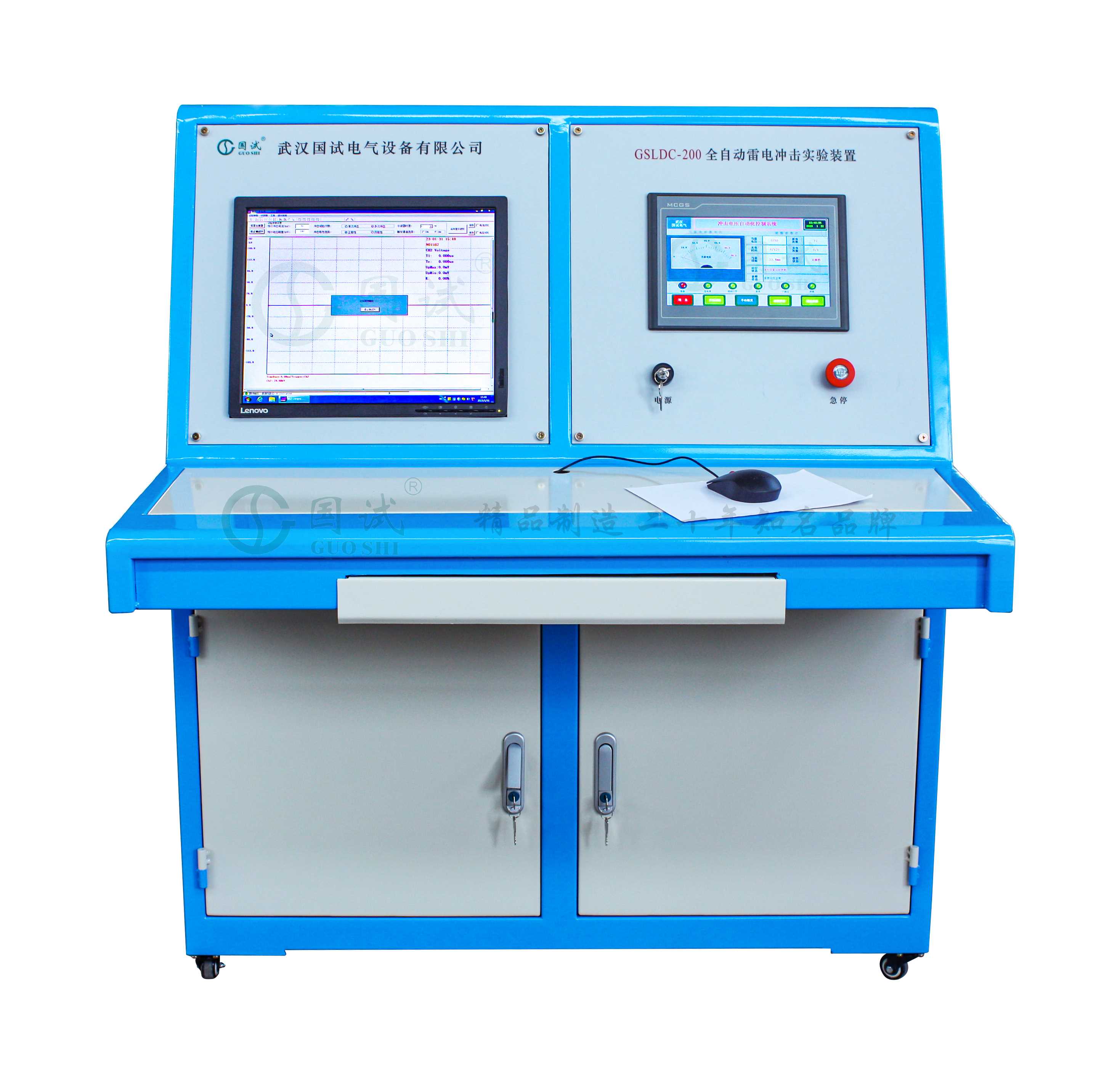

10	控制箱		1套





售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
