名称型号 Model Name

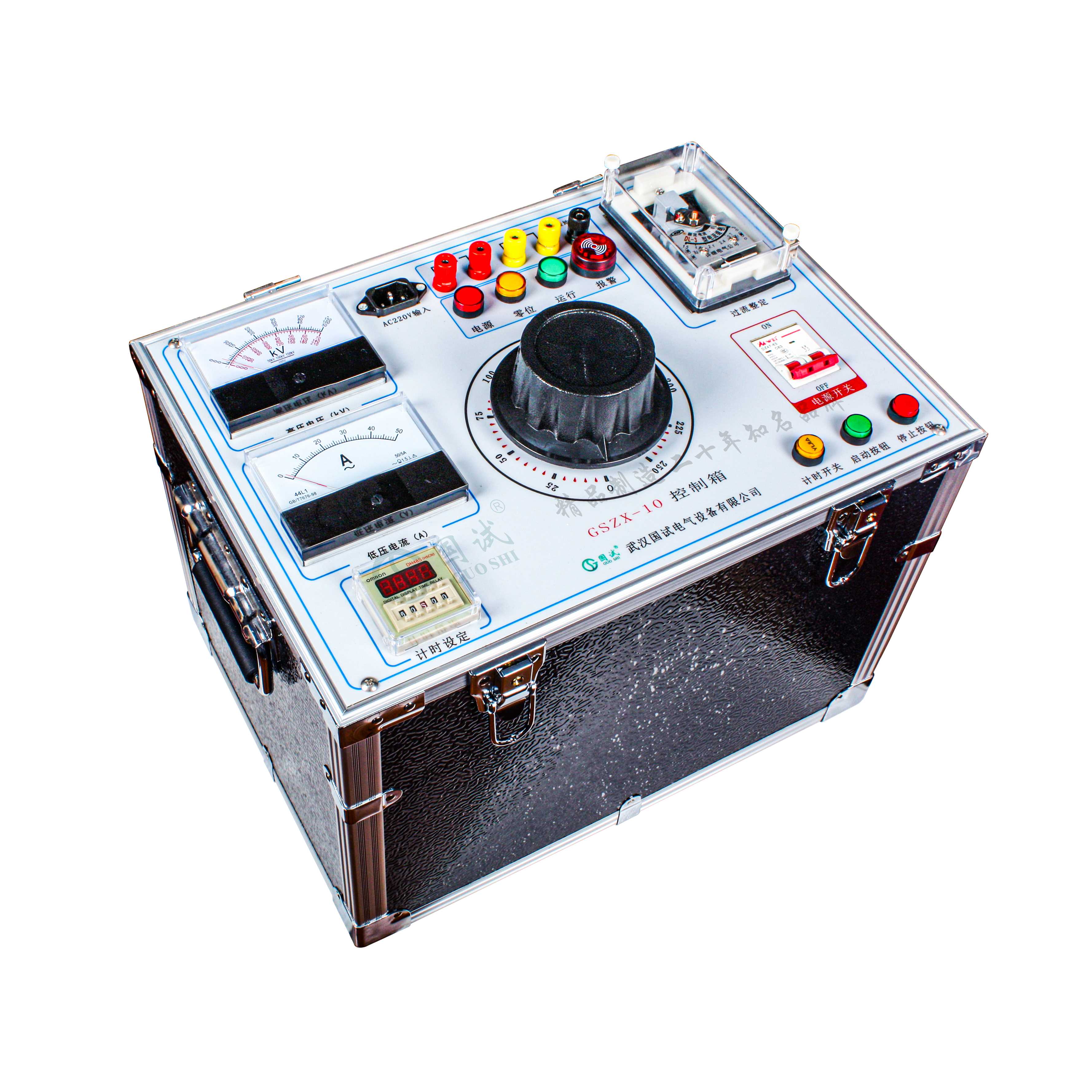

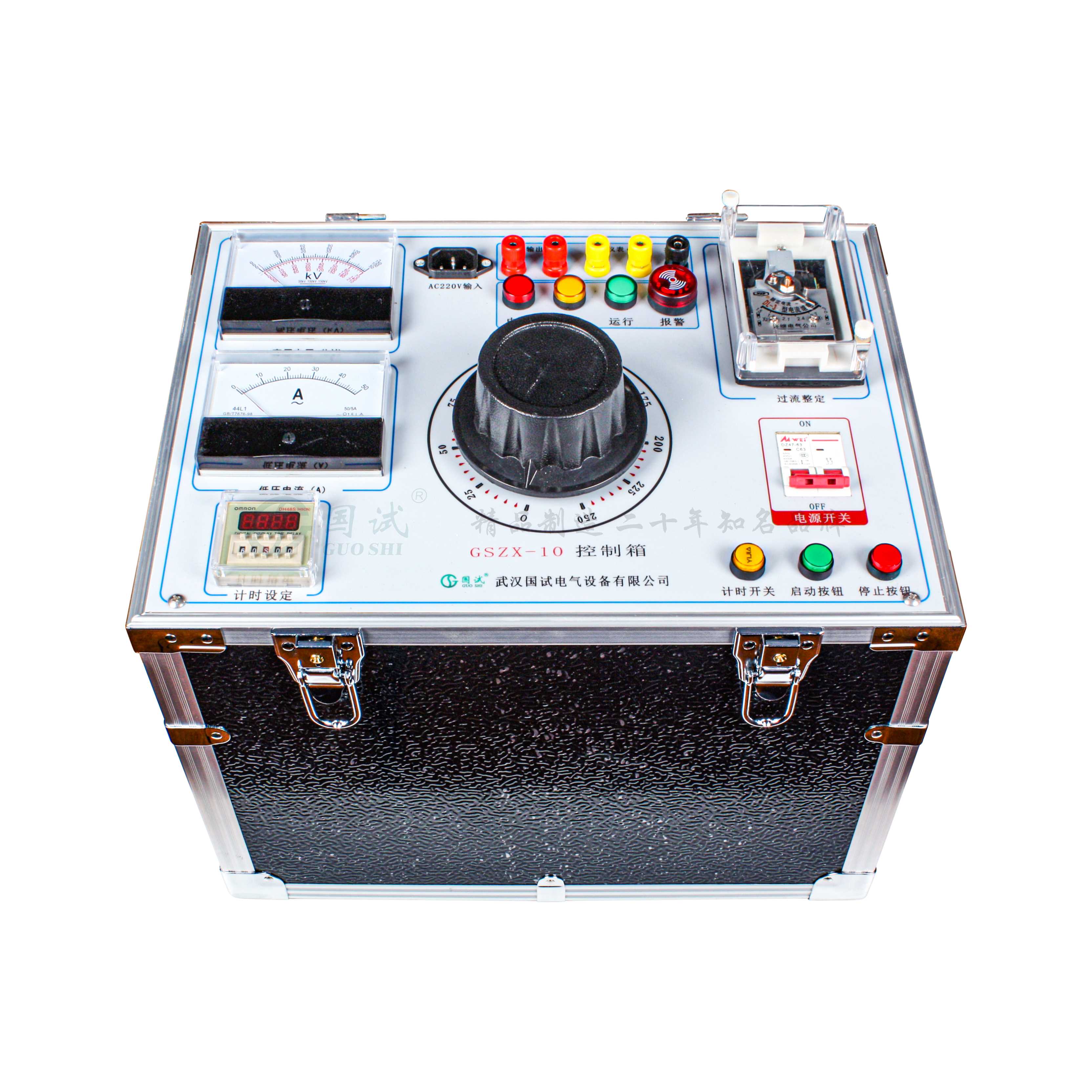

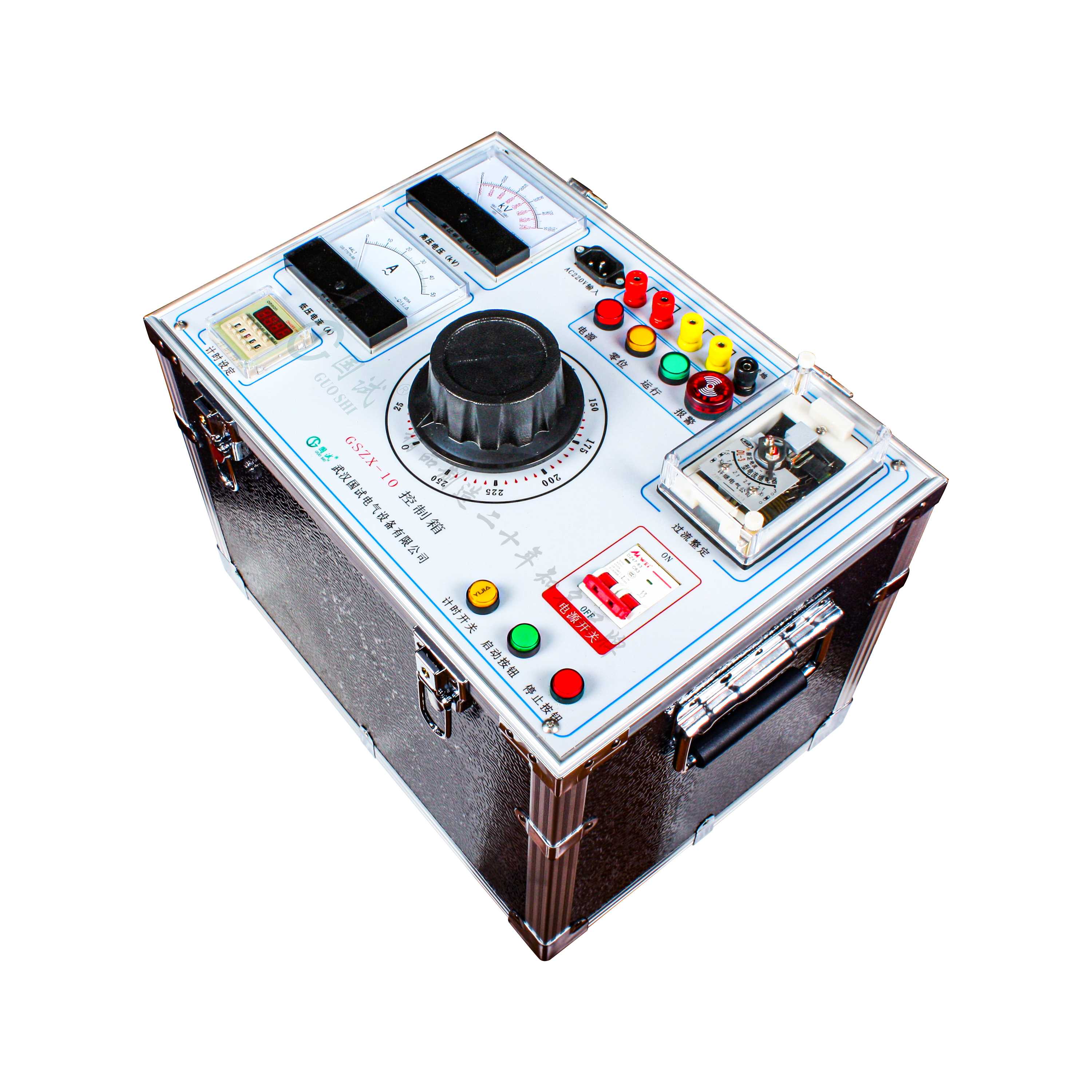

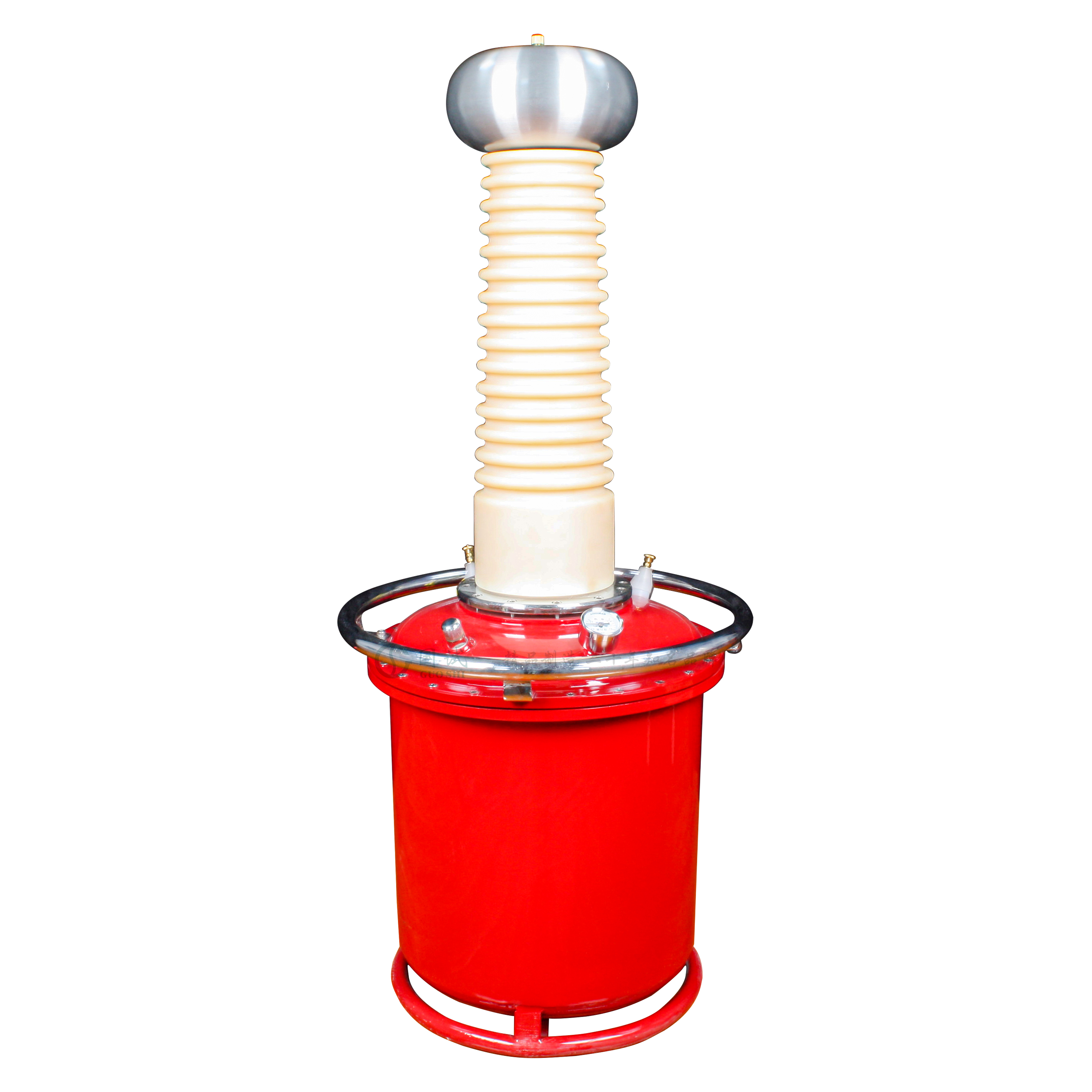

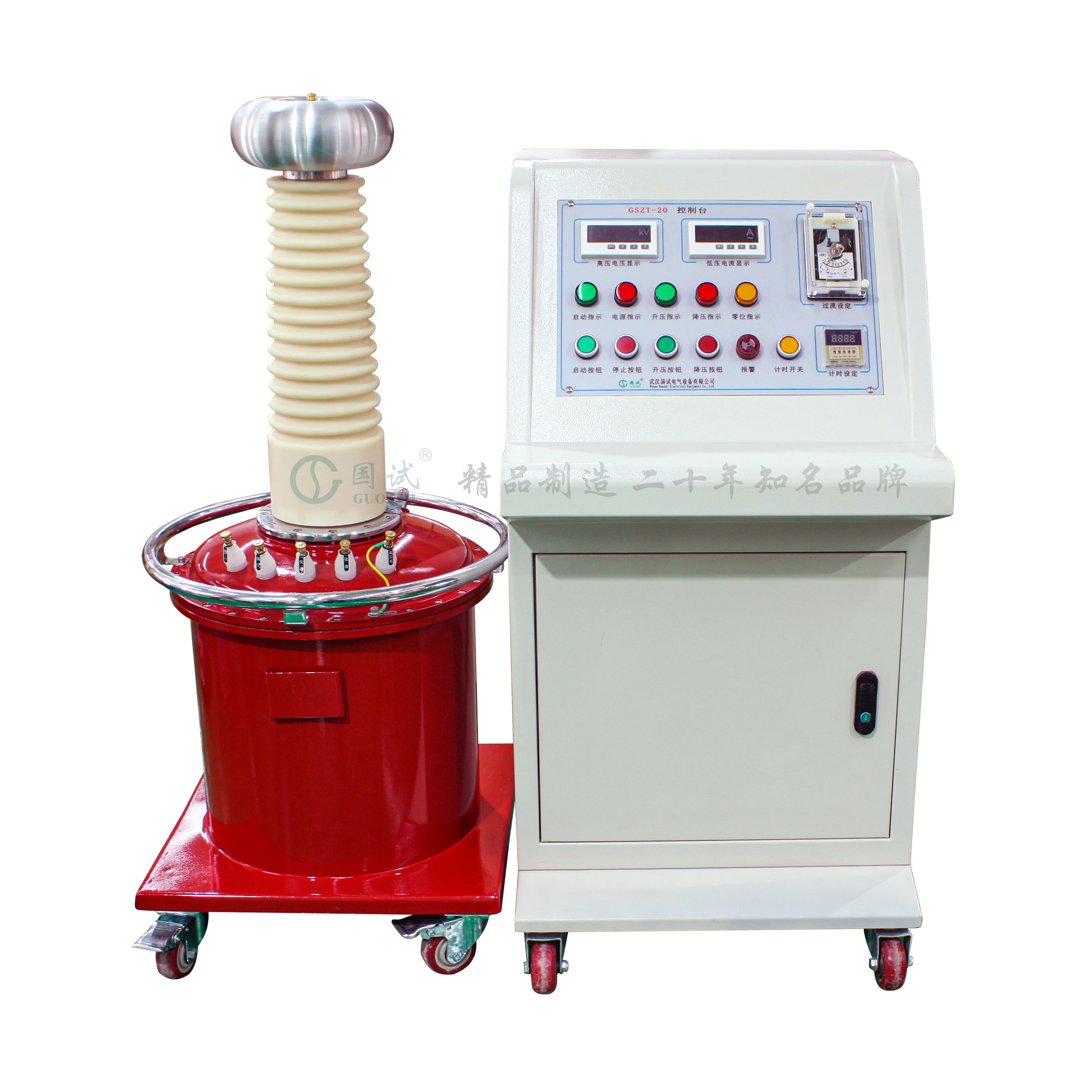

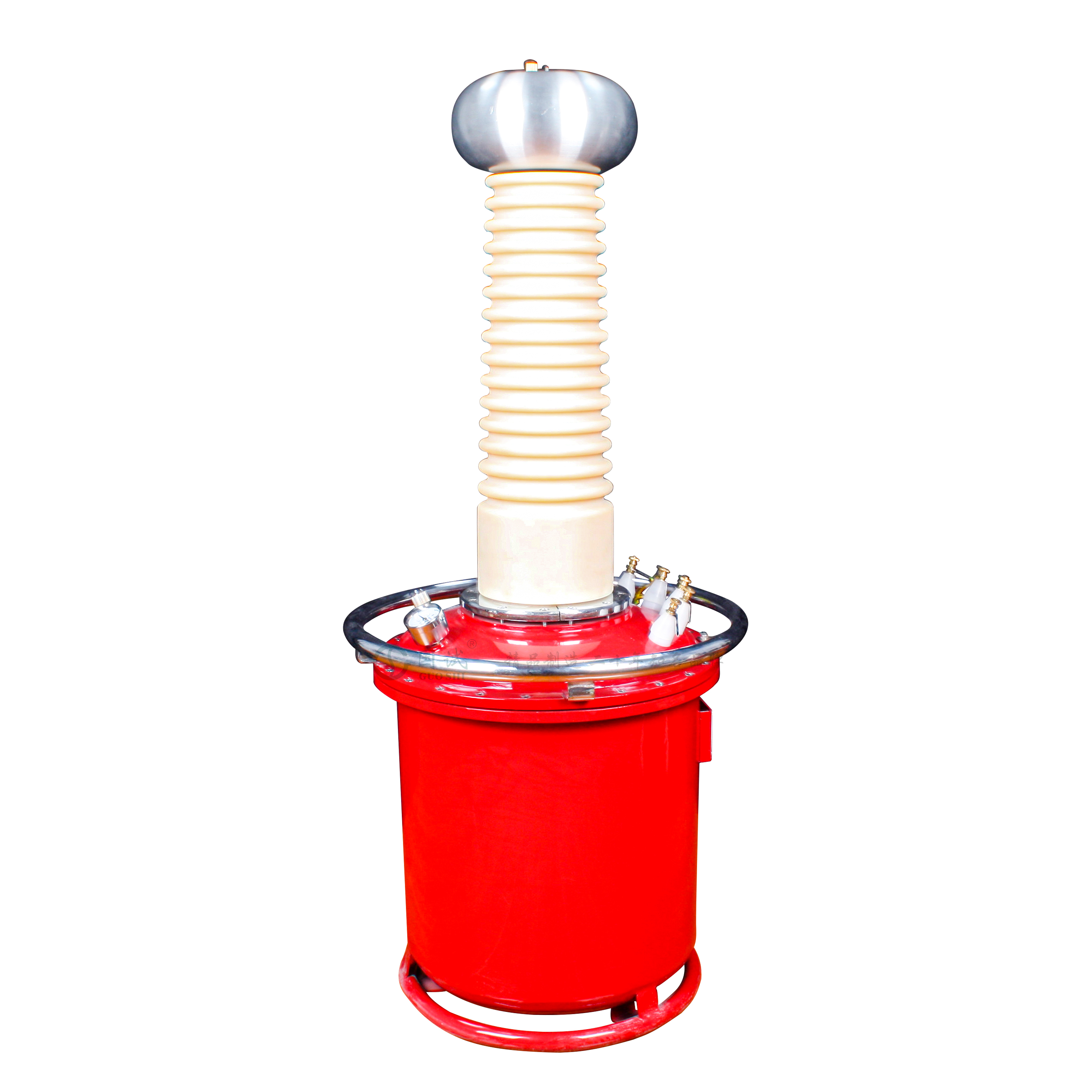

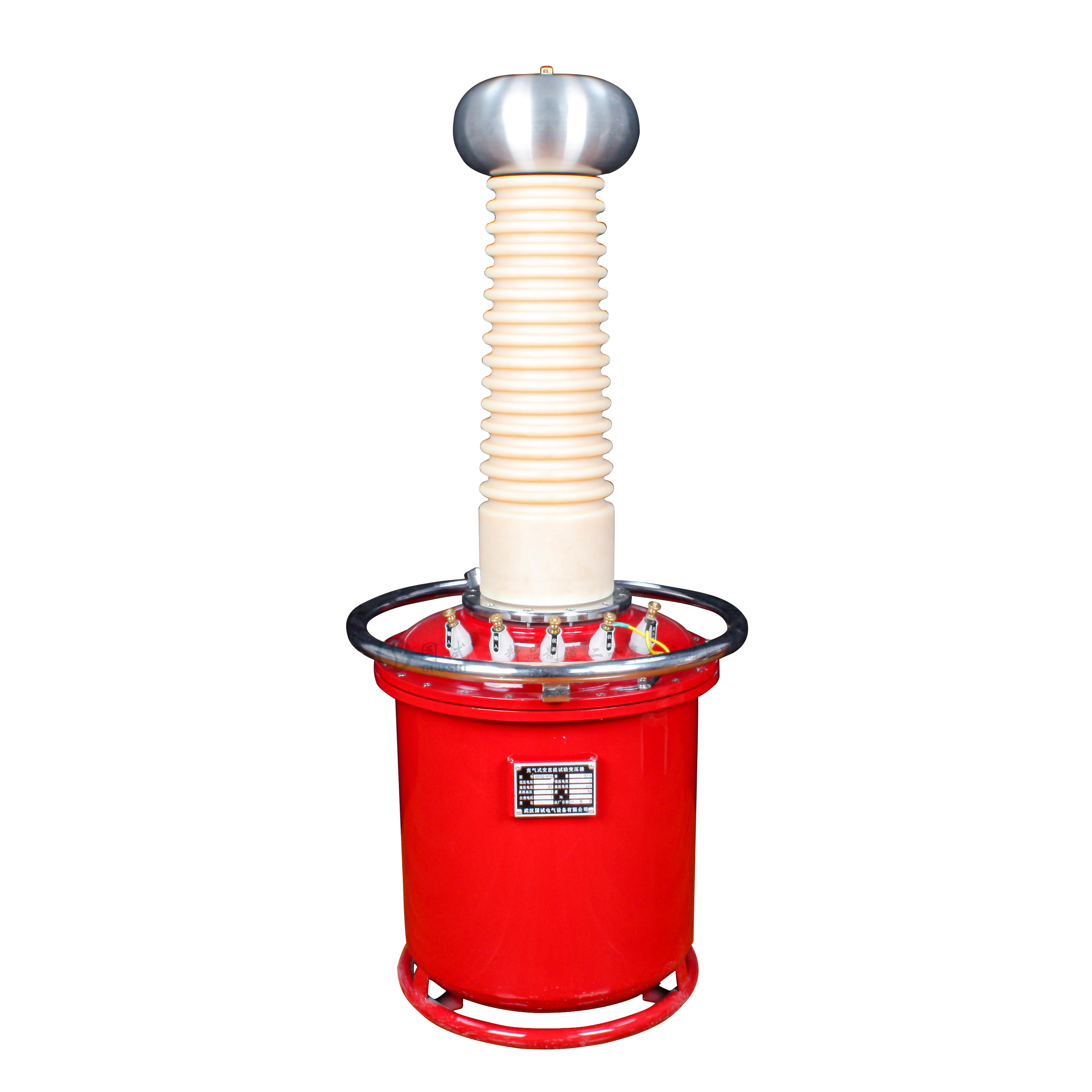

GSYDQ系列充气式试验变压器

产品简介 Product Introduction

GSYDQ系列试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适合于现场工作及频繁移动的工作条件下使用。

产品特征 Product Characteristics

GSYDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。

GSYDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。

GSYDQ（JZ）产品与GSYDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换GSYDQ是工频高压交流输出还是高压直流输出。

产品参数 Product Parameters

容量	高压电压（kV）		高压电流（mA）		低压输入		变比	参考重量
KVA	AC	DC	AC	DC	电压	电流	高/仪	kg
2	50	70	40	10	200	10	500	30
3	50	70	60	15	200	15	500	40
5	50	70	100	25	200	25	500	50
10	50	70	200	50	200	50	500	65
15	50	70	300	75	200	50	500	85
20	50	70	400	100	400	50	500	100
30	50	70	600	150	400	75	500	130
50	50	70	1000	200	400	125	500	200
10	100	140	100	25	200	50	1000	120
20	100	140	200	50	400	50	1000	160
30	100	140	300	85	400	75	1000	200
50	100	140	500	140	400	125	1000	250
20	150	210	133	35	400	50	1500	260
30	150	210	200	55	400	75	1500	300
50	150	210	333	95	400	125	1500	350
100	150	210	667	190	400	250	1500	430
