产品概述 Product Overview

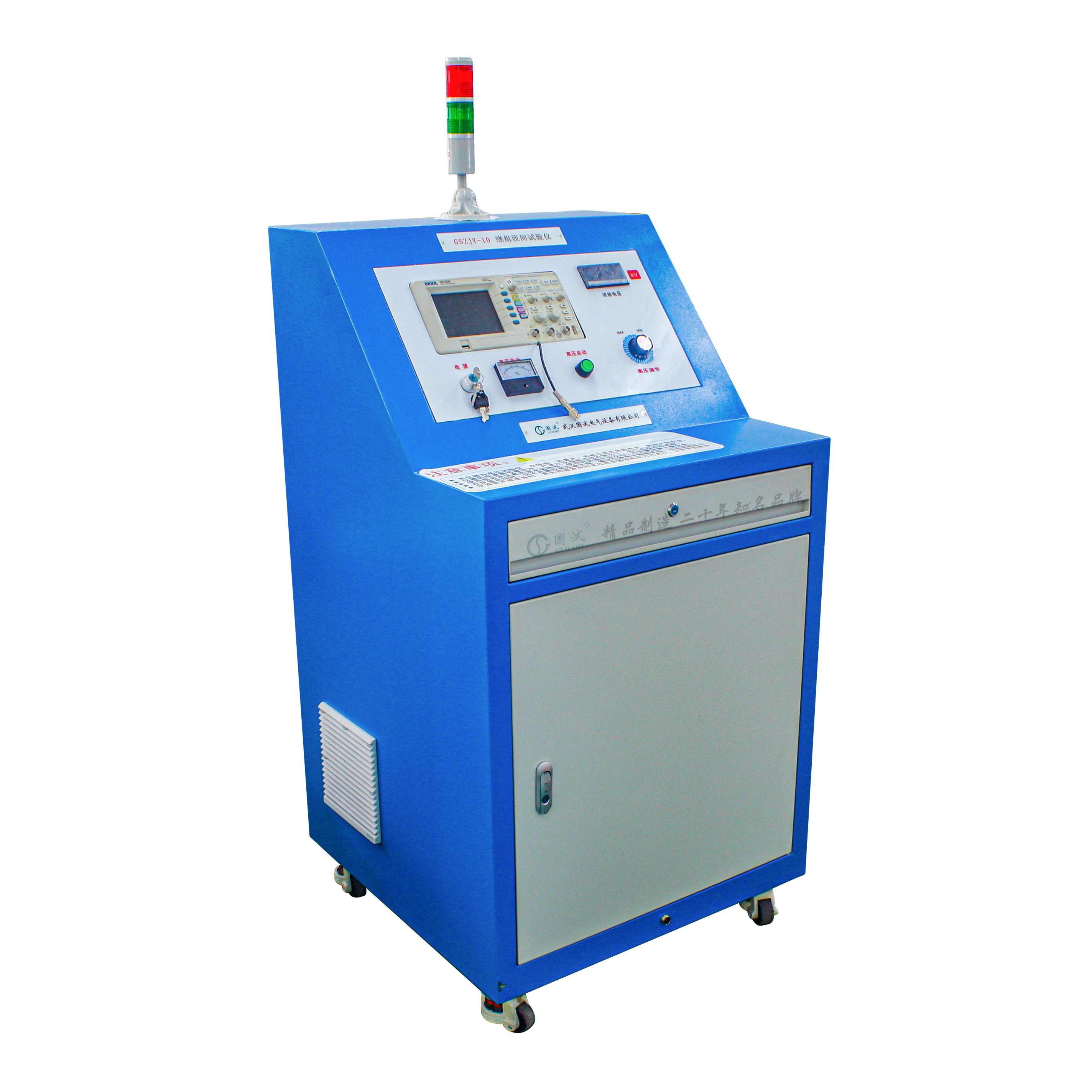

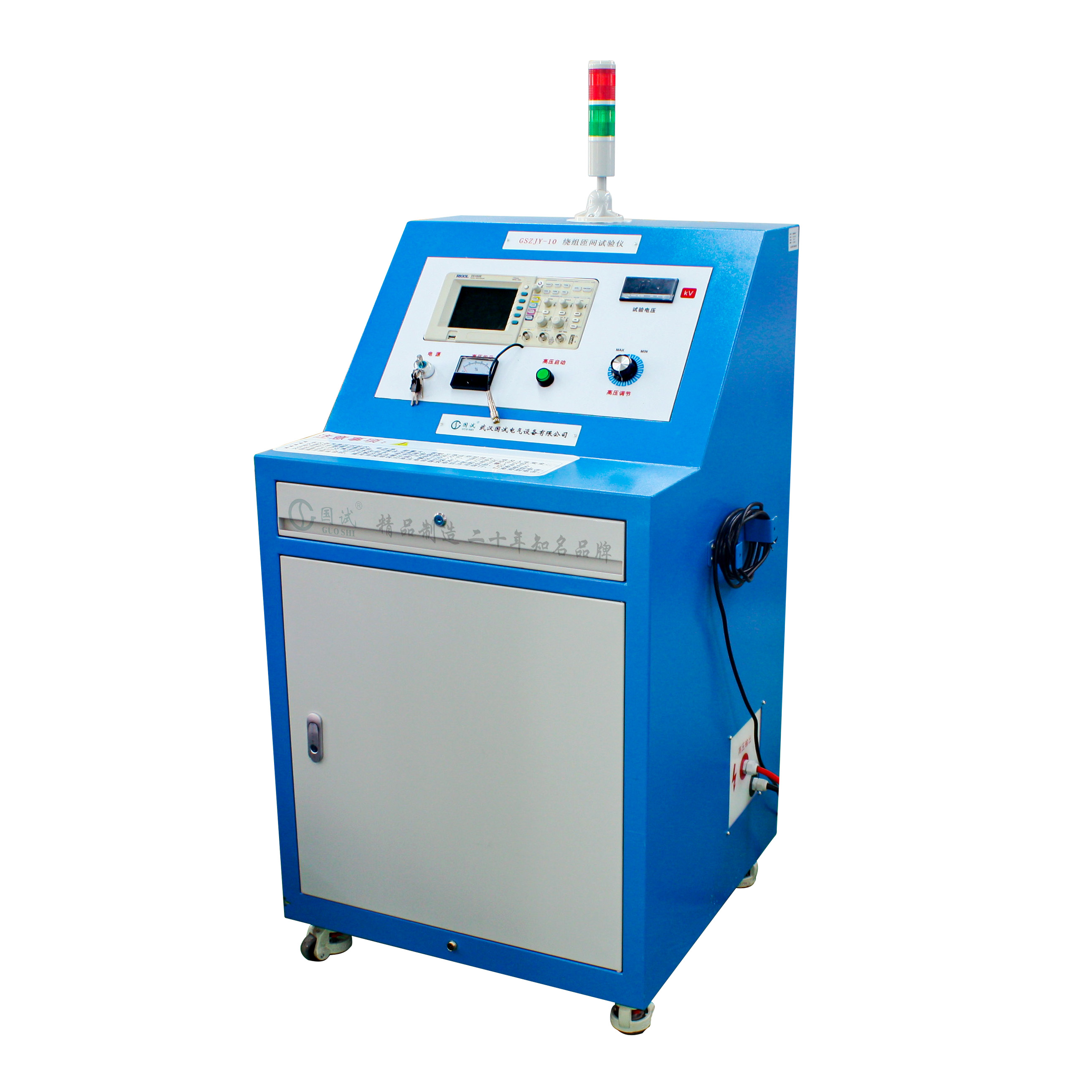

GSZJY-10绕组匝间耐压测试仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

GSZJY-10绕组匝间耐压测试仪整机电子线路集成化、峰值电压数字显示，配有专业厂家生产的数字存储示波器来代替自制的简易示波器,以提高仪器的可靠性。绕组匝间耐压测试仪适用中高压电机等行业进行匝间冲击耐压测试，是提高电机绝缘测试水平和可靠性的必不可少的手段。

参考标准： GB/T 22715-2016《旋转交流电机定子成型线圈耐冲击电压水平》

产品特点 Product Features

1. 采用与高压回路隔离的高频电流传感器，直接显示流过闸流管电流和绕组波形，防止因闸流管过载而引起损坏，同时减小了对示波器的干扰；
2. 闸流管采用共阴极接地，大大降低了高压辅助电源回路电压，提高了仪器的可靠性；
3. 仪器内有高压保护回路，适合于测试高压单线圈。当被测线圈发生匝间故障（特别是匝间短路）时，不会损坏仪器；
4. 仪器内置高质量、彩色数字存储示波器；
5. 高压回路设有启动按钮和脚踏开关双重保险电路，操作更安全可靠；显示部分为斜面设计，观察方便直观；
6. 仪器体积小、重量轻、底部装有方向轮，移动方便，适合于生产现场测试；
7. 输出高压引线用耐冲击50kV的硅橡胶线，夹具用大尺寸、弹性足的夹子，使电机与夹具的接触更良。

产品参数 Product Parameters

1. 波前时间： 0.2µs
2. 极性：负极性
3. 脉冲峰值电压： 2.0 ~≥10 kV（连续可调）
4. 峰值电压表显示：0~10kV±5%
5. 脉冲储能电容0.05uF
6. 最大输出能量：5J
7. 冲击波频率：3.25 -12.5Hz；
8. 绝缘电阻：电源输入端对机架的绝缘电阻大于等于20M欧姆；
9. 介电强度：电源输入端对机架能够承受1500V/50Hz 1min 耐电压试验，无飞弧，无击穿现象；
10. 仪器配数字存储示波器，可保存波形并通电脑打印波形。
11. 外型尺寸（宽、高、深）： 700×1400×700（mm）
12. 重量：75 kg
13. 仪器使用环境：
14. 电源电压：220V+10%；50HZ/60Hz+2%；
15. 环境温度：0 ~ 40度；相对湿度：不大于80%；
16. 工作电源： 220V ± 5 % 50Hz
17. 功耗： 2000 VA

配置清单 Configure The Manifest

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
