为什么在进行局部放电测量时，要进行脉冲方波的校准？

来源：武汉国试

进行脉冲方波的校准是为了与实测的局部放电幅值比较，定量确定局部放电量的大小。几乎所有的局部放电测量仪器都不可能直接由测量的放电脉冲参数给出视在放电量的值，必须要用已知大小的脉冲标准方波注入测试回路来模拟局部放电。注入脉冲可由幅值为U_c的方波电压发生器串联一个小的已知电容C_g来产生，此时校准脉冲等价于一个大小为Q_c的放电量，即Q_c=U_cC_g。实测的局部放电幅值和脉冲方波比较，以便确定局部放电量的大小，简称方波校准。

GSJFY-5000 局部放电测试仪集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。

本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：

局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

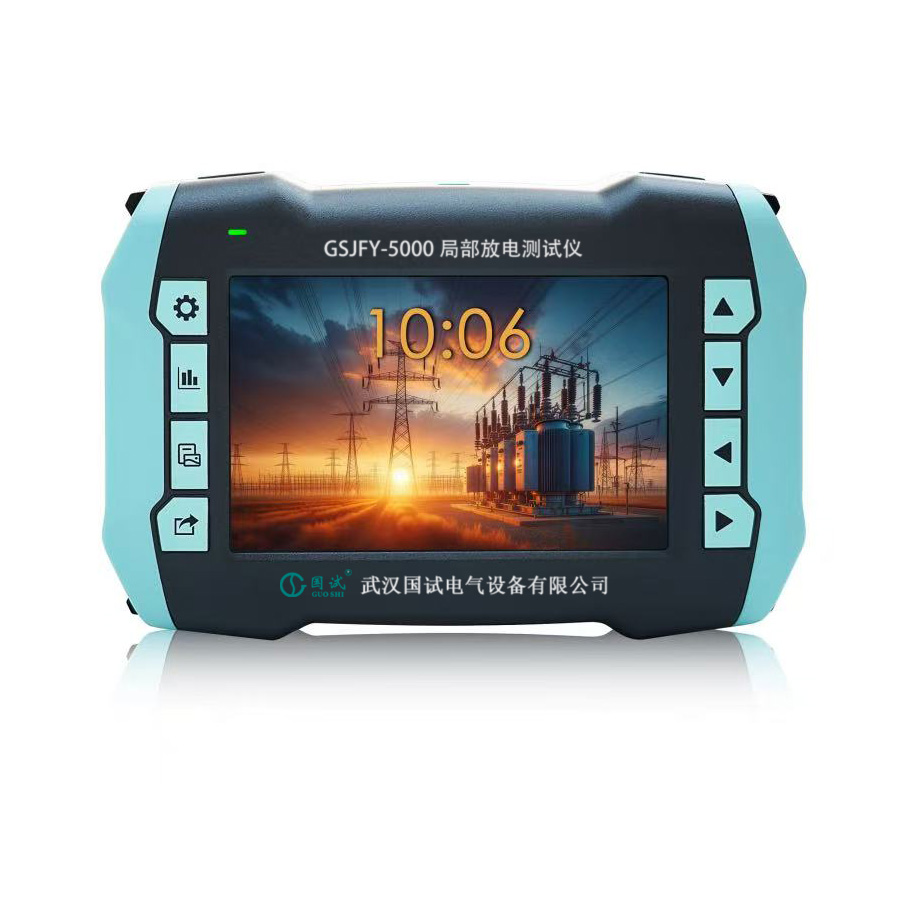

GSJFY-5000  局部放电测试仪
