测试tanδ能有效发现绝缘的缺陷是什么?不能有效发现绝缘的缺陷是什么?

网站首页    资讯中心    技术分享    测试tanδ能有效发现绝缘的缺陷是什么?不能有效发现绝缘的缺陷是什么?



来源:武汉国试



测试tanδ能有效发现绝缘的下列缺陷:

  1. 受潮;

  2. 贯穿性导电通道

  3. 绝缘老化劣化,绕组上积附油泥;

  4. 绝缘内含气泡的分离,绝缘分层;

  5. 绝缘油脏污、劣化等。

测试tanδ对于下列缺陷不太灵敏:

  1. 非贯穿性的局部破坏;

  2. 很小部分绝缘的老化劣化;

  3. 个别的绝缘弱点。

即测量tanδ对较大面积的分布性的绝缘缺陷较为灵敏,但对个别局部的非贯穿性的绝缘缺陷不灵敏。

此外在用测量tanδ的方法分析绝缘时,要求tanδ值不应有明显的增加或者下降的现象。因为当设备绝缘油缺陷时,有的缺陷是tanδ值增大,有的则使tanδ值减小。例如当某变压器设备进水受潮,但测试tanδ却下降。进水后既可能导致有功功率P增加(IR增大),也可能导致无功功率Q增大(水的介电常数大,ICX增大)。

GSJSY-VI 高压介质损耗测试仪,介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。高压介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

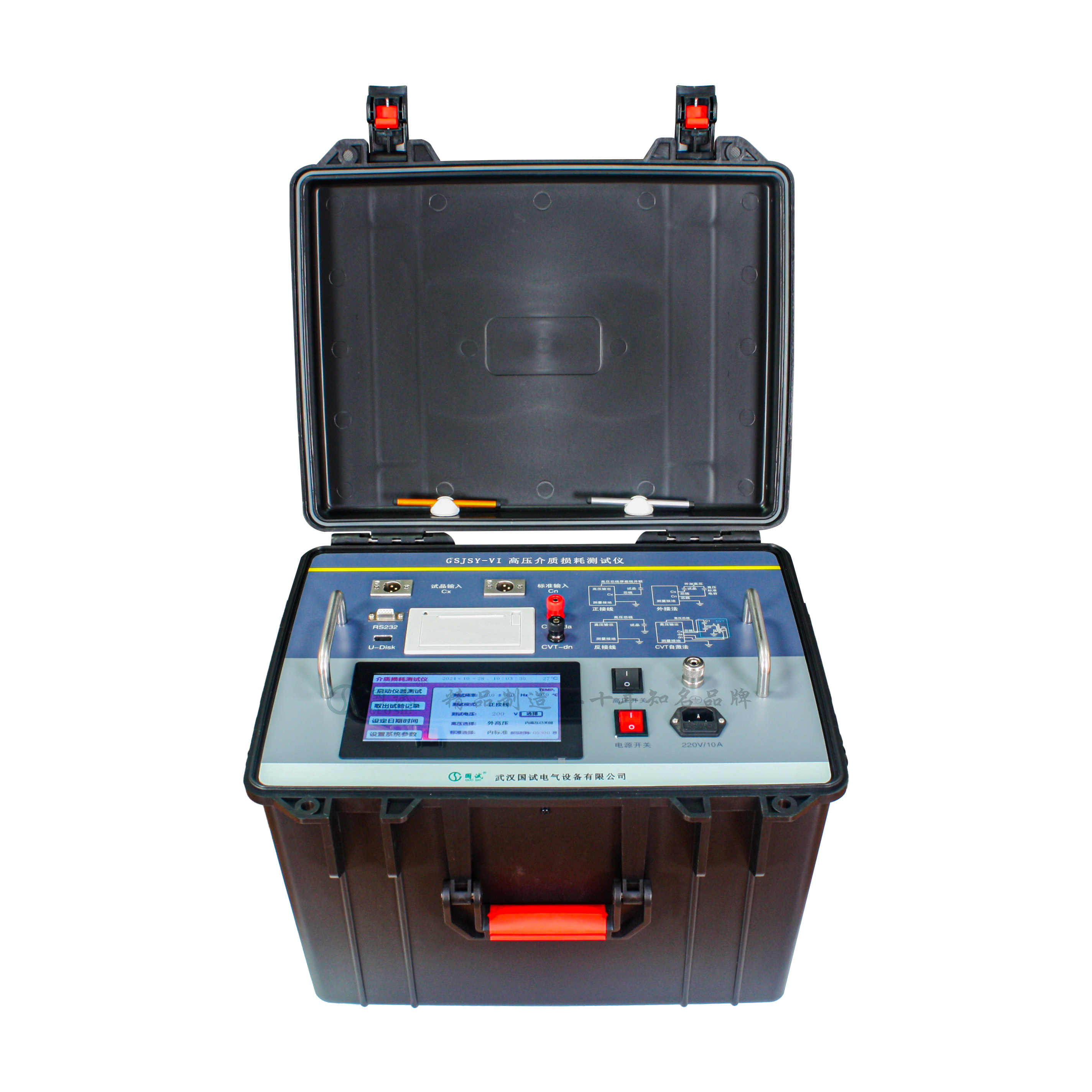

GSJSY-VI 高压介质损耗测试仪
