新投入运行的变压器在试运行中轻瓦斯动作应如何分析处理？

来源：武汉国试

 瓦斯保护是变压器内部故障的主保护，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。轻瓦斯动作主要有下面一些情况：

(1)在加油、滤油和吊芯等工作中，将空气带入变压器内部不能及时排出，当变压器运行后，油温逐渐上升，内部储存的空气被逐渐排出使轻瓦斯动作。一般气体继电器的动作次数与内部储存的气体多少有关。

(2)变压器内部确有故障。

(3)直流系统有两点接地而误发信号。

针对上述原因，应采取的分析处理方法如下：

(1)首先检查变压器的声响、温度等情况并进行分析，如无异常现象，则将气体继电器内部气体放出，记录出现轻瓦斯信号的时间，根据出现轻瓦斯时间间隔的长短，可以判断变压器出现轻瓦斯的原因。如果一次比一次长，说明是内部存有气体，否则说明内部存在故障。

(2)如有异常现象，应取气体继电器内部的气体进行点燃试验或色谱分析试验，以判断变压器内部是否确有故障。

(3)如果油面正常，气体继电器内没有气体，则可能是直流系统接地而引起的误动作。

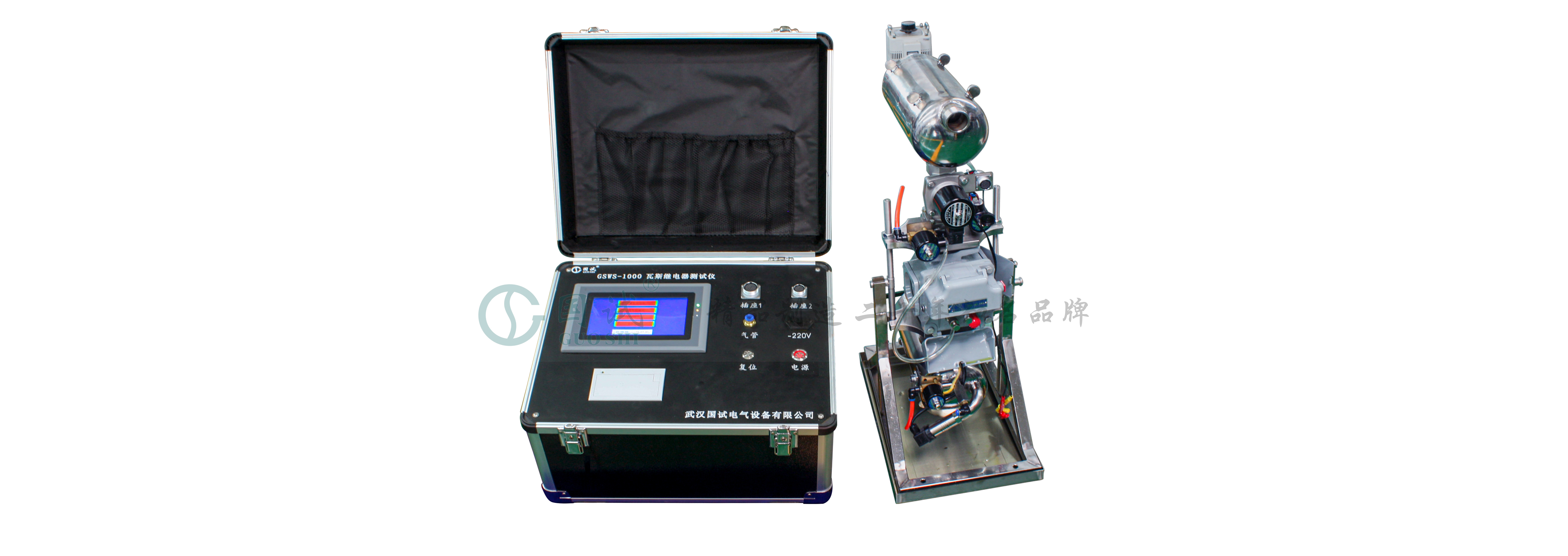

GSWS-1000瓦斯继电器校验仪流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。应用地区范围更广，校验更精确，采用东北、华中、云南的综合计量基准，可在全国范围内适用。
