变压器短路试验的注意事项是什么？

来源：武汉国试

变压器的短路试验也叫负载试验，用于测量额定电流下的短路损耗和阻抗电压。试验时，低压侧短路，高压侧加电压，试验电流为高压侧额定电流，试验电流较小。记录此时高压侧的电压和电流，进而可以算得短路损耗和阻抗电。变压器短路试验的注意事项有：

(1)测试时，被加压绕组和被短接绕组均应置于最高分接位置。首次电抗法检测，还应在变压器铭牌上标有短路阻抗值的分接位置测量短路阻抗。外部短路故障后的检测可增加短路时绕组所在分接位置的检测。

(2)合理选择电源容量、设备容量及表计，一般表计应不低于0.5级。试验用电源应具有足够的容量。

(3)测试时，先将被测绕组对的不加压侧所有接线端全部短接，短接线及其接触电阻的总阻抗不得大于被测绕组对短路侧等值阻抗的0.1%。在低压侧用的短路线，与变压器连接处必须接触良好，且短路线截面积所取电流不得小于试验时施加的电流，导线须尽可能短。

(4)在试验时为避免电流线电压降的影响，功率表、电压表的电压最好从变压器端子处取。

(5)试验用的导线必须有足够的截面积，而且应尽可能短，连接处必须接触良好。

(6)在大于25%额定电流下试验时，读表要迅速，以免绕组发热影响测量准确度。

(7)试验一般在冷状态下进行。对刚退出运行的变压器，必须待绕组温度降至油温时，才能进行试验。试验后应将结果换算到额定温度。

(8)要求短路试验在额定频率(50Hz±5%)、额定电流下进行，若不能满足要求，则试验后应将结果换算至额定值。

(9)在短路试验前，应将变压器本体的电流互感器二次短路。试验前应反复检查试验接线是否正确、牢固，安全距离是否足够，被试设备的外壳及二次回路是否已牢固接地。

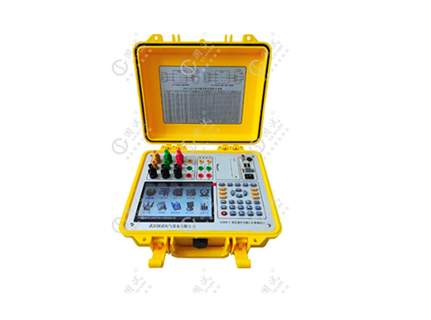

武汉国试公司为您提供优质产品GSKR-V变压器空负载及容量测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器短路和空载损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷。
