互感器耐压及局放试验方案

来源：武汉国试

一、概述

互感器耐压及局放试验方案依据以下标准

1、《电气装置安装工程电气设备交接试验标准》 GB50150-2016；

2、《电力建设安全工作规程》-----------DL5009.3-1997

3、GB20840.1-2010 互感器技术要求

4、GB20840.2-20840 互感器补充技术要求

5、GB20840.3-2010 电磁式电压互感器补充技术要求

6、DL/596-2021电力设备预防性试验规程

7. GB/T16927.1-2011高电压试验技术

8、《仪器使用说明书、工程相关厂家资料》

电压互感器应承受下列试验:

a) 一次端外施工频耐压试验; (含局放试验)

b) 一次端感应耐压试验。

电流互感器应承受一次端外施工频耐压试验（含局放试验）



二、试验项目及试验方法

1、交流耐压试验。

1）一次端的工频耐压试验应以规定试验电压值的80%进行依据GB20840.3-2010 7.3.2.302 外施工频耐压试验 一般要求 外施工频耐压试验的持续时间应为60s。 试验电压应施加在一次绕组各端子与地之间。所有二次绕组端子、座架、箱壳(如果有)、铁心(如果要求接地)皆应连在一起接地。如果未发生试验电压突然下降,则试验合格。

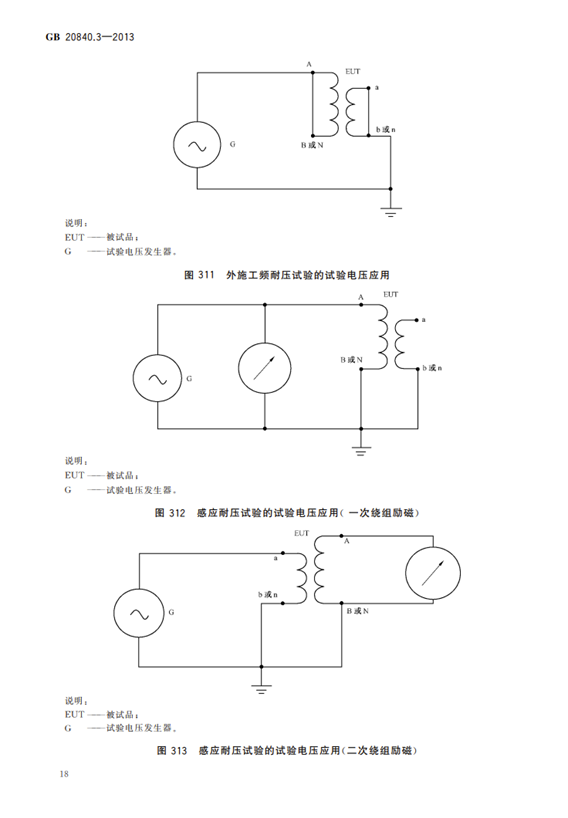

2)交流耐压接线图 见图311、图312、图313

3)试验电压参考标准值(依据依据GB20840.3-2010)

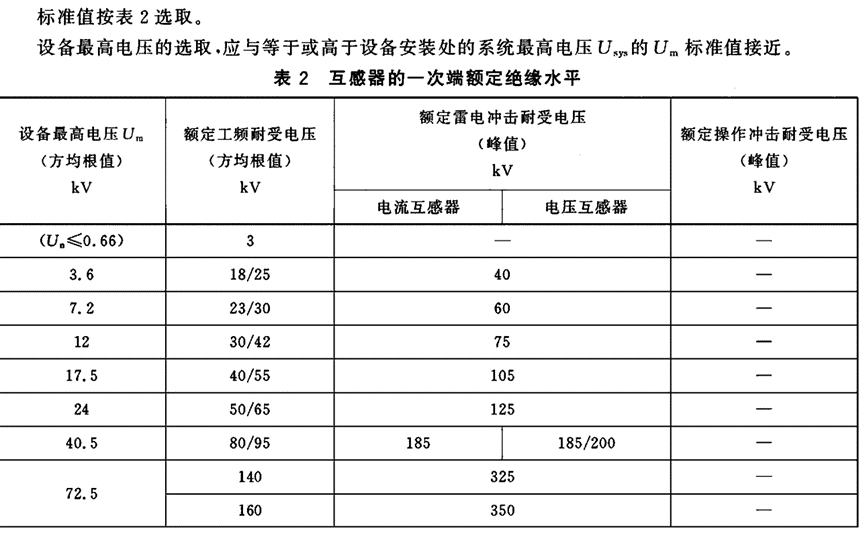

互感器交流耐压试验值按下表选取

2、局部放电试验

局部放电对绝缘的破坏有两种情况：一是放电质点对绝缘的直接轰击，造成局部绝缘破坏，逐步扩大，使绝缘击穿；二是放电产生的热、臭氧等活性气体的化学作用，使局部绝缘受到腐蚀，电导增加，最后导致热击穿。

互感器安装在高压开关柜内，与其他设备距离相当的小，且与断路器和母线的连接铜排已安装完毕，试验具有一定的难度。在进行高压线连接时应特别注意安全距离防止对周边柜体及相邻设备出现放电现象。如果试验结果超出规程规定的局放量要求范围，对于互感器与其他设备的连接铜排应拆除或应该将互感器拆下后放置到空旷的场地、试验室再进行试验，以保证试验数据的相对准确性和真实性。在连接线的两端应连接可靠，尽量减少尖端及毛刺，防止放电。

1)互感器局放试验方法

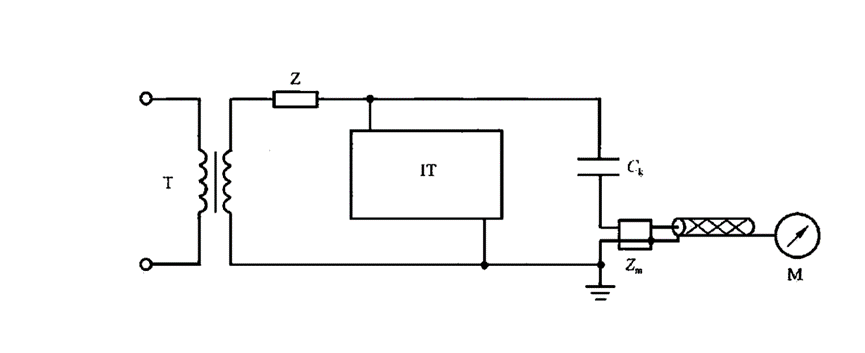

互感器局放试验原理图如下

2)依据GB20840.1-2010 7.3.3.2局部放电试验程序

在按照程序A或程序B施加预加电压之后，将电压降到表3规定的局部放电测量电压，在30s内测量相应的局部放电水平。测得的局部放电水平应不超过表3规定的限值。

程序A:局部放电测量电压是在工频耐压试验后的降压过程中达到。

程序B:局部放电试验是在工频耐压试验结束之后进行。施加电压上升至额定工频耐受电压的80%，至少保持60S,然后不间断地降低到规定的局部放电测量电压。

除非另有规定，程序的选择由制造方自行选定。所用的试验方法应在试验报告中说明。

3)互感器局部放电测量试验值按下表参照



种类			测量电压(kV)	允许的视在放电量水平(pC)
				环氧树脂及其干式	油浸式和气体式
电流互感器			1.2Um/√3	50	20
			1.2Um(必要时)	100	50
电压互感器	≥66kV		1.2Um/√3	50	20
			1.2Um(必要时)	100	50
	35kV	全绝缘结构	1.2Um	100	50
			1.2Um/√3	50	20
		半绝缘结构	1.2Um/√3	50	20
			1.2Um(必要时)	100	50



a) 电压互感器：固体绝缘相对地电压互感器在电压为1.2 Um/√3时，放电量不大于100pC，在电压为1.2 Um时（必要时），放电量不大于500pC。固体绝缘相对相电压互感器，在电压为1.2 Um时，放电量不大于100pC。110kV及以上的油浸式电压互感器在电压为1.2 Um/√3时，放电量不大于20pC.

b) 电流互感器：固体绝缘互感器在电压为1.2 Um/√3时，放电量不大于100pC，在电压为1.2 Um时（必要时），放电量不大于500pC。110kV及以上的油浸式互感器在电压为1.12Um/√3时，放电量不大于20pC.



三、试验注意事项

由于互感器局放试验要求有足够大的试验场地以适应试验电压的要求，不应使试品周围的电场造成显著的畸变。试品与周围物体之间需要保持适当的距离，试验区域内不应存放其它杂乱的物体，高压试验接线应尽可能短。因此，对于安装好后随开关柜运输到现场的电压互感器，当柜内试验不合格时需要拆下来搬到合适的场所试验，安排项目部安全员现场监护。由于局放试验属于较重要的试验项目，试验前需要通知甲方和监理，以便他们及时到现场了解试验进行情况

参加试验人员必须严格服从试验负责人指挥，在升压时在试验区域内严密监视，严禁任何人员进入。试验完毕后，待操作人员已完全退下电压，并已切断试验电源，试验负责人许可的情况下，才能进行试验拆线或进行下步工作。进行升压时，操作人员应大声提示，试验完毕后应及时切断电源。



四、技术措施

1：试验条件

1.1试验应在温度不低于5℃，空气相对湿度不高于80%的晴天进行；

1.2交流电源电压应为正弦波，不应有过大的高次谐波；

1.3局放试验前，其常规绝缘试验已合格，试品表面干燥清洁；

1.4由于电压回滞现象的影响，在试验前至少几小时以上的时间内，互感器不要承受超过所规定的局放试验最高值以上的电压；

1.5试验现场周围无电焊，噪音及无线电等对试验有干扰的作业；

1.6把互感器放在试验区内静置一段时间再做局放试验。

电源。

2：试验仪器

2.1多倍频发生器     一套

2.2无局放试验变压器   一套

2.3局放测试仪       一套

3、试验要求：

试验时要注意以下几点，以确保试验数据的准确：⑴保证加压设备与周围物体有足够的安全距离；⑵所施电压应按照规程规定先进行预加，再降至试验电压，试验电压应保证相对稳定；⑶试验接线应按照要求准确无误，试验线应尽可能短并接触良好，尽量减少尖端。必要时使用金属屏蔽罩；⑷测试仪器操作按规定进行，确保操作程序正确，读数准确真实。⑸试验必须确保人身、设备的安全，严防高压电击与设备受损的发生。



五、安全措施

1、试验中的安全应贯彻到每项工序每项工作当中去，需要严格按照起重和高压试验的有关规定操作，使工作从开始到结束都把安全工作放在首位。

2、进行试验前应进行技术交底，必须办理安全作业票并执行安全监护制度，人员分工明确，确定各环节工作负责人、指挥人、监护人。应设专人负责安全。

3、雾、大风，或湿度与温度不符合要求时，不能进行试验。

4、加压用的引线应牢固，并应尽量的短，不要有尖端，以减少放电。

5、试验区域应设有安全遮拦，并挂有“止步 高压危险”警示牌设专人监护。

6、对试品所戴的屏蔽罩，绝不允许与试品的绝缘瓷裙相接触，实践中发现，若屏蔽罩与瓷裙相接触，必将产生很大的放电，而其放电波形与内部放电波形往往不易分辨。

7、试验人员必须听从试验负责人的统一口令，监护人应监视操作，操作人员应穿绝缘鞋或站在绝缘台上。

8、升压前应应仔细复查确认接线无误，并确认试验电压和电源电压后方可试验。

9、高压侧应先接地，在确认升压前再拿开。试验完毕后应接地放电。

10、在试验中，若有异常情况，应马上降下电压断开电源，并确认放电接地后方可进行检查。

11、严禁调压器不在零位合电源或加压中突然断开电源。

12、试验区域内禁止有与试验无关人员。

13、试验过程中须严格按本措施中的规定执行。

14、预防高压电击事故

由于试验设备与其他物体安全距离不够，或人员的误接近，都可能造成高压电击。控制与应急措施：高压电击是相当危险的现象，应严格控制加以防止。要求绝对保证加压设备与周围物体的安全距离。试验时应防止套管摆动，从而造成安全距离减小。严密监视，防止外来人员误进入试验区域。试验完毕后待电压完全退下并切断电源，方可进行下步操作。一旦发现有物体或人员发生高压电击，应立即停止试验，退下高压，切断电源。对电击设备应进行全面检查，分析损坏情况，酌情处理。对电击人员应视情况立即进行现场心脏按压与人工呼吸等现场救护，处理电击伤口，并立即拨打120进行救护。

以上互感器试验方案有不足之处请大家多多指正。谢谢
